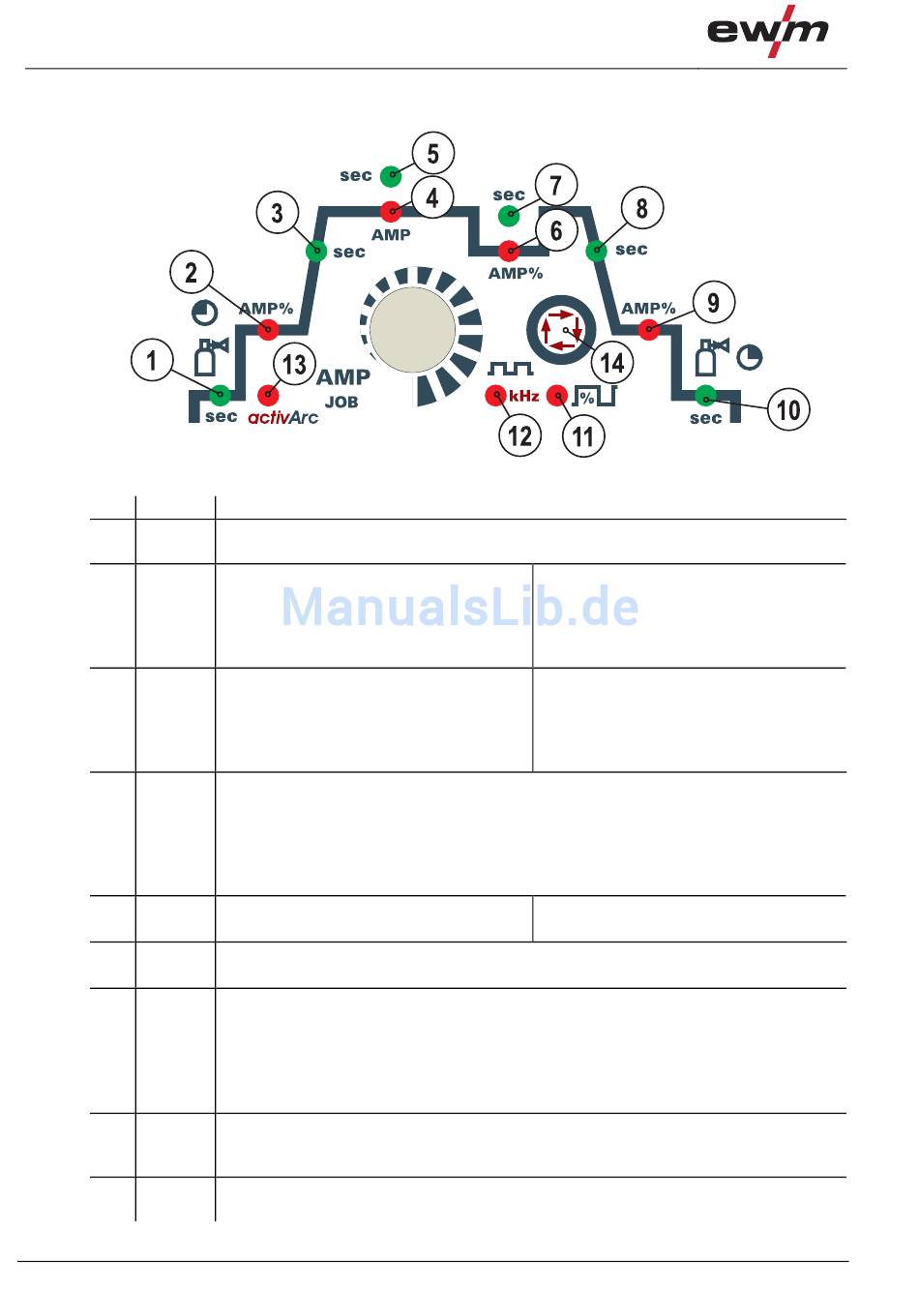

Funktionsablauf

Pos. Symbol
1 sec
2 AMP%
3 sec
4 sec
5 AMP
6 AMP%
7 sec
8 sec
9 AMP%
22
Beschreibung 0
Gasvorströmzeit (WIG)
Einstellbereich absolut 0,0 s bis 20,0 s (0,1 s-Schritte)
Startstrom (WIG)
Prozentual abhängig vom Hauptstrom.
Einstellbereich 1 % bis 200 %
(1 %-Schritte). Während der
Startstromphase wird nicht gepulst.
Up-Slope-Zeit (WIG)
Einstellbereiche: 0,00 s bis 20,0 s
(0,1 s-Schritte).
Die Up-Slope-Zeit ist für 2-Takt und 4-Takt
getrennt einstellbar.
Pulszeit / Slopezeit von AMP% auf AMP
• Einstellbereich Pulszeit: 0,01 s bis 20,0 s
(0,01 s-Schritte < 0,5 s; 0,1 s-Schritte > 0,5 s)
Die Pulszeit gilt für die Hauptstromphase (AMP) beim Pulsen.
• Einstellbereich Slopezeit (tS2) : 0,0 s bis 20,0 s
(siehe Kapitel "Erweiterte Einstellungen")
Hauptstrom (WIG) / Pulsstrom
I min bis I max (1 A Schritte)
Absenkstrom (WIG) / Pulspausenstrom
Einstellbereich 1 % bis 100 % (1 % Schritte). Prozentual abhängig vom Hauptstrom.
Pulspausenzeit / Slopezeit von AMP auf AMP%
• Einstellbereich Pulspause: 0,01 s bis 20,0 s
(0,01 s-Schritte < 0,5 s; 0,1 s-Schritte > 0,5 s)
• Einstellbereich Slopezeit (tS1): 0,0 s bis 20,0 s
(siehe Kapitel "Erweiterte Einstellungen")
Die Pulszeit gilt für die Absenkstromphase (AMP%)
Downslope-Zeit (WIG)
0,00 s bis 20,0 s (0,1 s Schritte).
Die Downslope-Zeit ist für 2-Takt und 4-Takt getrennt einstellbar.
Endkraterstrom (WIG)
Einstellbereich 1 % bis 200 % (1 %-Schritte). Prozentual abhängig vom Hauptstrom.
Abbildung 4-4
Hotstartstrom (E-Hand)
Prozentual abhängig vom Hauptstrom.
Einstellbereich 1 % bis 200 %
(1 %-Schritte)
Hotstartzeit (E-Hand)
Einstellbereiche: 0,00 s bis 10,0 s
(0,1 s-Schritte)
Hauptstrom (E-Hand)
I min bis I max (1 A Schritte)
