Aufbau und Funktion
Gerätekühlung
5.4 Gerätekühlung
Um eine optimale Einschaltdauer der Leistungsteile zu erreichen, achten Sie auf folgende Bedingungen:
• Für eine ausreichende Durchlüftung am Arbeitsplatz sorgen.
• Luftein- bzw. Austrittsöffnungen des Gerätes freilassen.
• Metallteile, Staub oder sonstige Fremdkörper dürfen nicht in das Gerät eindringen.
5.5 Schweißbrennerkühlung
Montage- und Anschlussbeschreibungen in der Betriebsanleitung des Kühlgerätes
beachten!

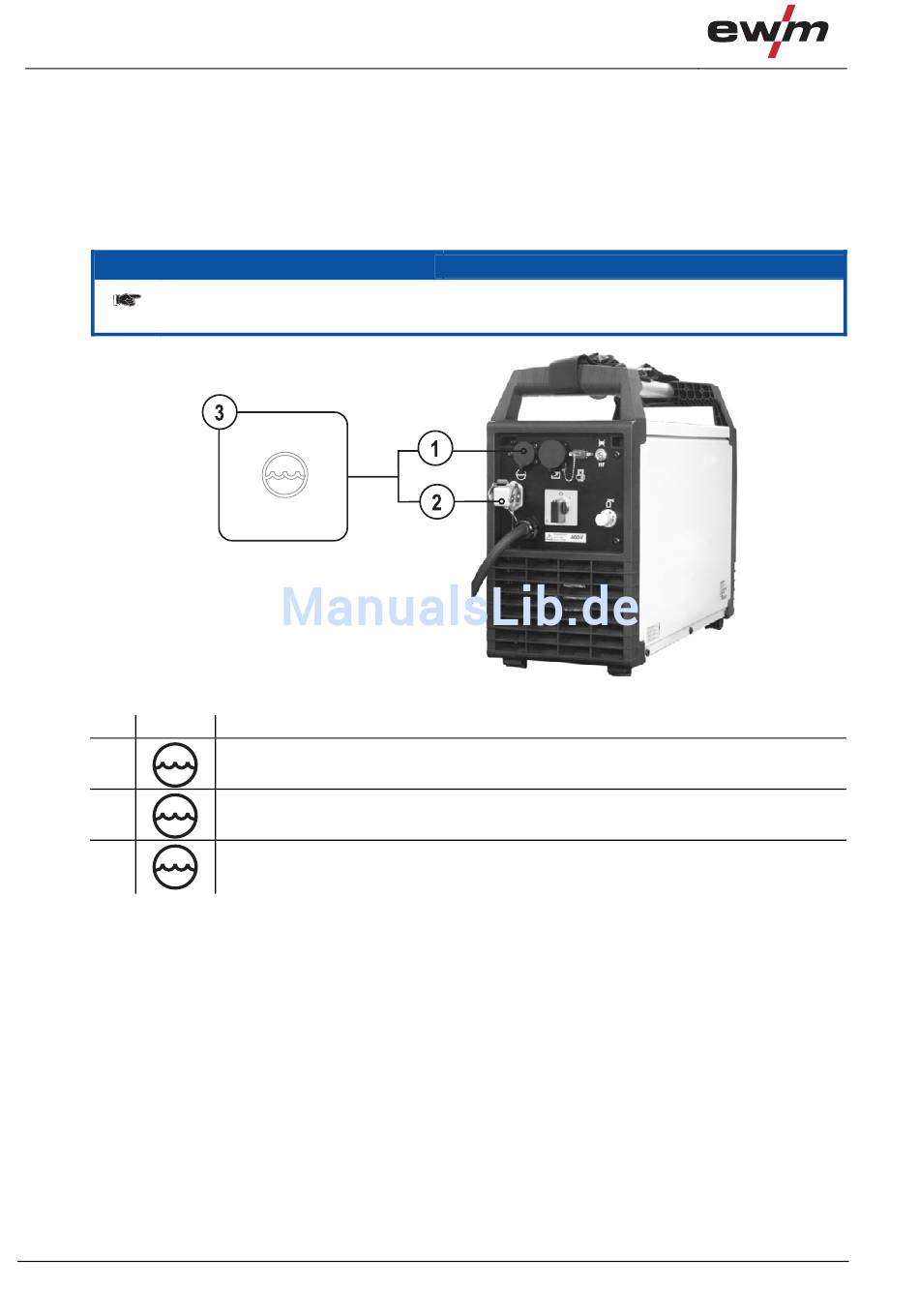

Pos. Symbol
1
2
3
Steuer- und Versorgungsleitung zum Schweißgerät
Die Verbindung zwischen Kühl- und Schweißgerät wird durch zwei Leitungen hergestellt.
• Steuerleitungsstecker am Schweißgerät einstecken.
• Versorgungsleitungsstecker am Schweißgerät einstecken.
26
Beschreibung 0
Anschlussbuchse, 8-polig
Steuerleitung Kühlgerät
Anschlussbuchse, 4-polig
Spannungsversorgung Kühlgerät
Kühlmodul
HINWEIS
Abbildung 5-2
099-000146-EW500
11.07.2011
