Aufbau und Funktion
Anwahl Schweißaufgabe
5.8.4
Lichtbogenzündung
5.8.4.1
HF-Zündung
Der Lichtbogen wird berührungslos mit Hochspannungs-Zündimpulsen gestartet:
a) Schweißbrenner in Schweißposition über dem Werkstück positionieren (Abstand Elektrodenspitze und
Werkstück ca. 2-3 mm).
b) Brennertaster betätigen (Hochspannungs-Zündimpulse starten den Lichtbogen).
c) Startstrom fließt. Je nach angewählter Betriebsart wird der Schweißvorgang fortgesetzt.
Beenden des Schweißvorgangs: Brennertaster loslassen bzw. betätigen und loslassen je nach
angewählter Betriebsart.
5.8.4.2
Liftarc-Zündung
Der Lichtbogen wird mit Werkstückberührung gezündet:
a) Die Brennergasdüse und Wolframelektrodenspitze vorsichtig auf das Werkstück aufsetzen und
Brennertaster betätigen (Liftarcstrom fließt, unabhängig vom eingestellten Hauptstrom)
b) Brenner über Brennergasdüse neigen bis zwischen Elektrodenspitze und Werkstück ca. 2-3 mm
Abstand bestehen. Der Lichtbogen zündet und der Schweißstrom steigt, je nach eingestellter
Betriebsart, auf den eingestellten Start- bzw. Hauptstrom an.
c) Brenner abheben und in Normallage schwenken.
Beenden des Schweißvorgangs: Brennertaster loslassen bzw. betätigen und loslassen je nach
angewählter Betriebsart.
5.8.5
Zwangsabschaltung
Die Funktion Zwangsabschaltung kann im Schweißprozess durch zwei Zustände
ausgelöst werden:
Während der Zündphase (Zündfehler)
•
Wenn innerhalb von 3 s nach dem Schweißstart kein Schweißstrom fließt.
Während der Schweißphase (Lichtbogenabriss)
•
Wenn der Lichtbogen länger als 3 s unterbrochen wird.
In beiden Fällen beendet das Schweißgerät unverzüglich den Zünd- bzw.
Schweißvorgang.
34

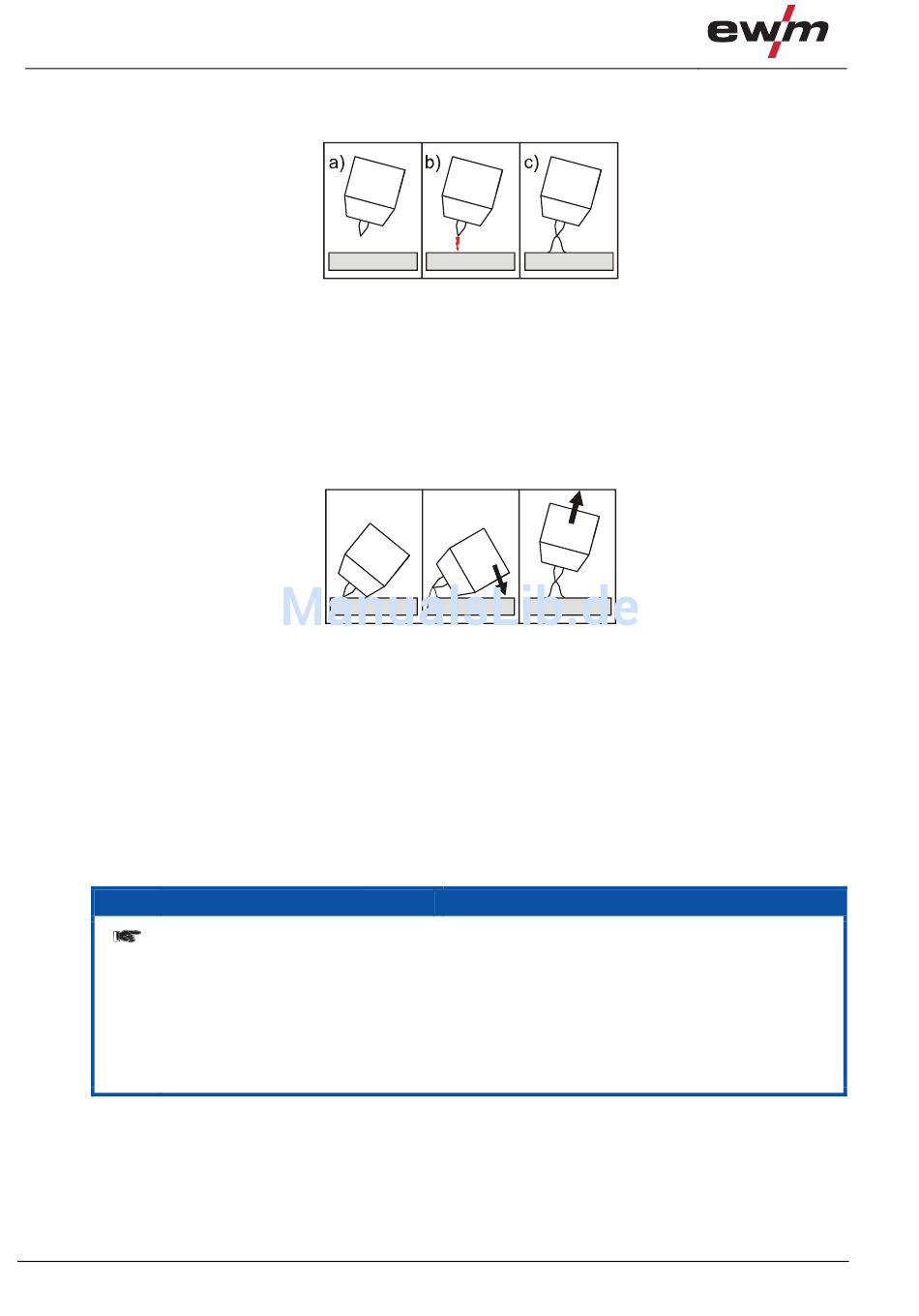

Abbildung 5-8
a)
b)
Abbildung 5-9
HINWEIS
c)
099-000146-EW500
11.07.2011
