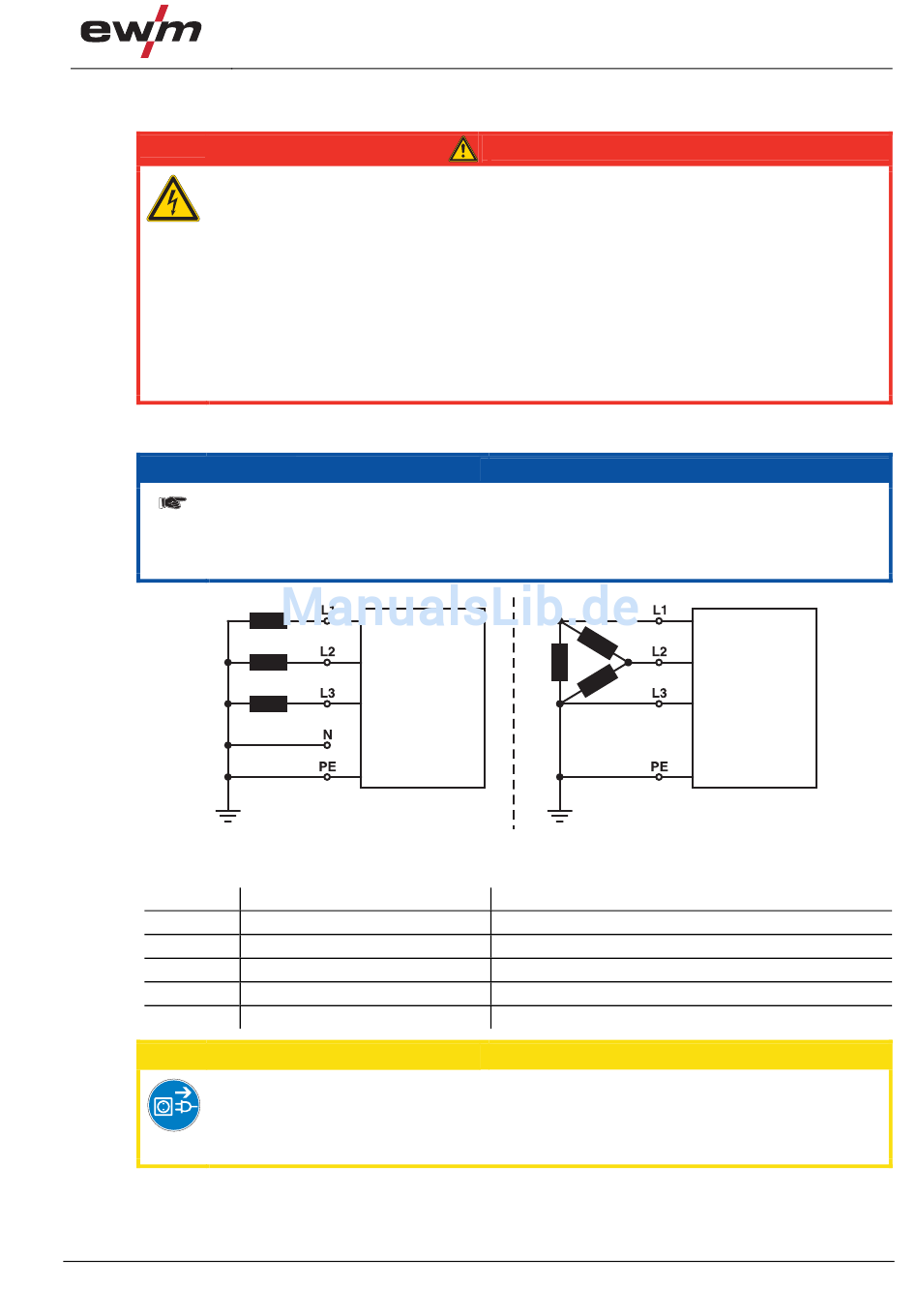

5.6
Netzanschluss
Gefahren durch unsachgemäßen Netzanschluss!
Unsachgemäßer Netzanschluss kann zu Personen bzw. Sachschäden führen!
•
Gerät ausschließlich an einer Steckdose mit vorschriftsmäßig angeschlossenem
Schutzleiter betreiben.
•
Muss ein neuer Netzstecker angeschlossen werden, hat diese Installation ausschließlich
durch einen Elektrofachmann nach den jeweiligen Landesgesetzen bzw.
Landesvorschriften zu erfolgen (beliebige Phasenfolge bei Drehstromgeräten)!
•
Netzstecker, -steckdose und -zuleitung müssen in regelmäßigen Abständen durch einen
Elektrofachmann geprüft werden!
•
Bei Generatorbetrieb ist der Generator entsprechend seiner Betriebsanleitung zu erden.
Das erzeugte Netz muss für den Betrieb von Geräten nach Schutzklasse I geeignet sein.
5.6.1
Netzform
Das Gerät darf entweder an einem
•
Dreiphasen-4-Leiter-System mit geerdetem Neutralleiter oder
•
Dreiphasen-3-Leiter-System mit Erdung an einer beliebigen Stelle,
z.B. an einem Außenleiter angeschlossen und betrieben werden.
Legende
Pos.
Bezeichnung
L1
Außenleiter 1
L2
Außenleiter 2
L3
Außenleiter 3
N
Neutralleiter
PE
Schutzleiter
Betriebsspannung - Netzspannung!
Die auf dem Leistungsschild angegebene Betriebsspannung muss mit der
Netzspannung übereinstimmen, um eine Beschädigung des Geräts zu vermeiden!
•
Die Netzabsicherung entnehmen Sie dem Kapitel „Technische Daten"!
•
Netzstecker des abgeschalteten Gerätes in entsprechende Steckdose einstecken.
099-000146-EW500
11.07.2011
Aufbau und Funktion
GEFAHR
HINWEIS
Abbildung 5-3
Kennfarbe
schwarz
braun
grau
blau
grün-gelb
VORSICHT
Netzanschluss
27
