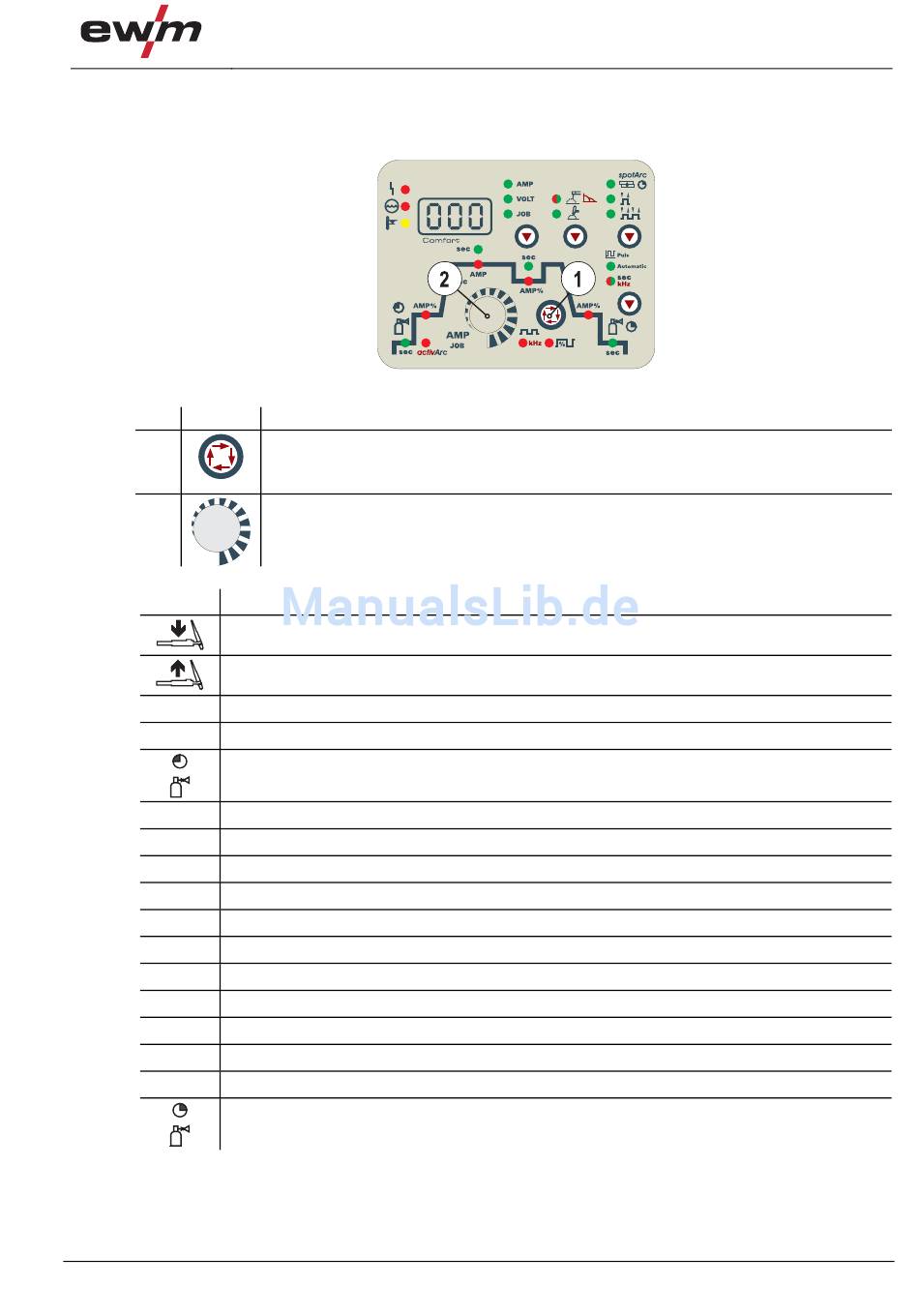

5.8.6 Funktionsabläufe / Betriebsarten
Mit der Taste "Anwahl Schweißparameter" und dem Drehgeber "Schweißparametereinstellung" werden
die Parameter des Funktionsablaufes eingestellt.
Pos. Symbol
1
2
5.8.6.1 Zeichenerklärung
Symbol Bedeutung
Brennertaster 1 drücken
Brennertaster 1 loslassen
I Strom
t Zeit
Gasvorströmen
I Startstrom
start
t Up-Slopezeit
Up
tP Punktzeit
AMP Hauptstrom (Minimal- bis Maximalstrom)
AMP% Absenkstrom (0% bis 100% von AMP)
t1 Pulszeit
t2 Pulspausenzeit
ts1 WIG-Pulsen: Slopezeit von Hauptstrom (AMP) auf Absenkstrom (AMP%)
ts2 WIG-Pulsen: Slopezeit von Absenkstrom (AMP%) auf Hauptstrom (AMP)
t Down-Slopezeit
Down
I Endkraterstrom
end
Gasnachströmen
099-000146-EW500
11.07.2011
Beschreibung 0
Taste Schweißparameter
Schweißparameter in Abhängigkeit vom verwendeten Schweißverfahren und von der
Betriebsart anwählen.
Drehknopf Schweißparametereinstellung
Einstellung von Strömen, Zeiten und Parametern.
Aufbau und Funktion
Abbildung 5-10
Anwahl Schweißaufgabe
