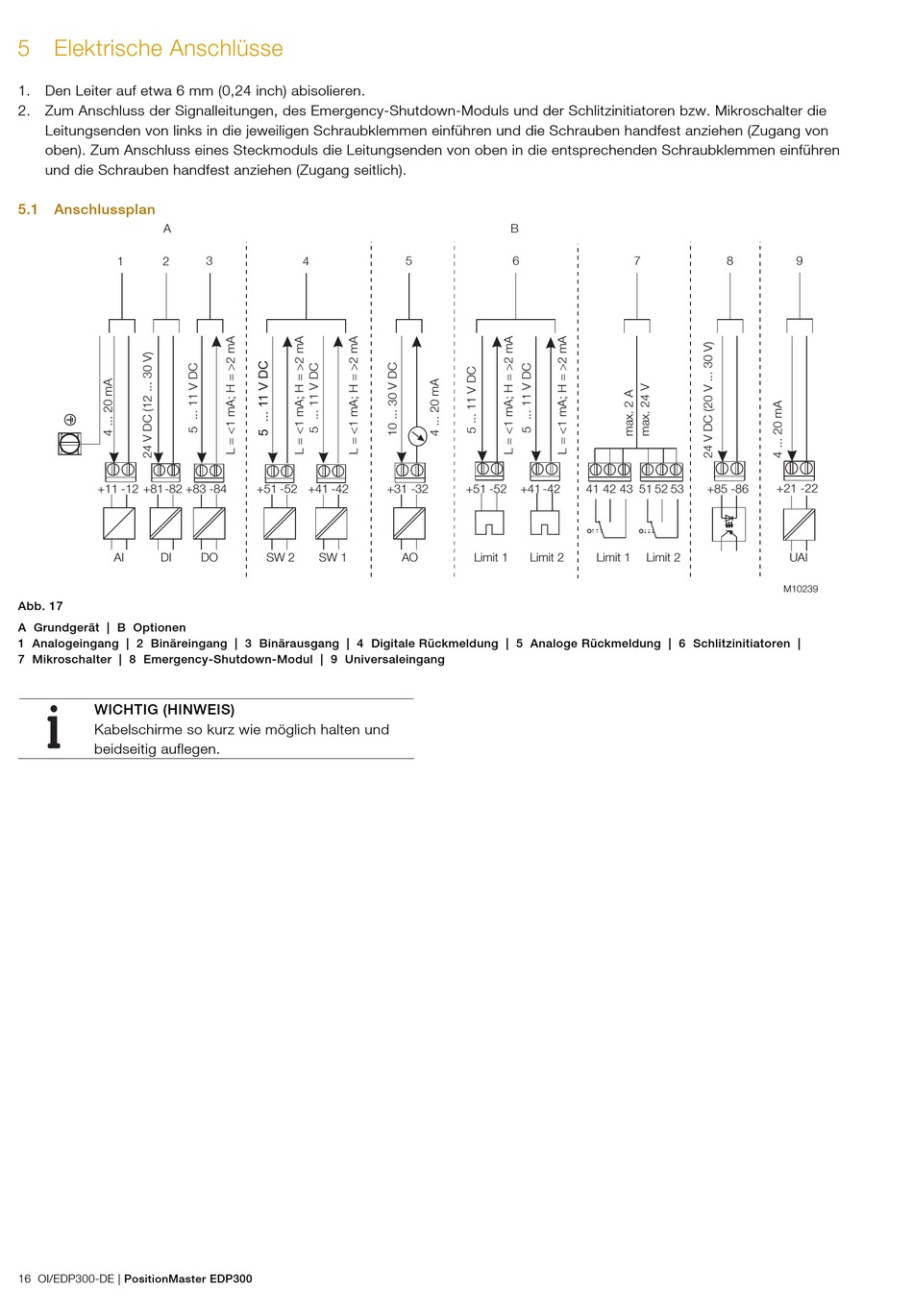

5 Elektrische Anschlüsse
1. Den Leiter auf etwa 6 mm (0,24 inch) abisolieren.
2. Zum Anschluss der Signalleitungen, des Emergency-Shutdown-Moduls und der Schlitzinitiatoren bzw. Mikroschalter die
Leitungsenden von links in die jeweiligen Schraubklemmen einführen und die Schrauben handfest anziehen (Zugang von
oben). Zum Anschluss eines Steckmoduls die Leitungsenden von oben in die entsprechenden Schraubklemmen einführen
und die Schrauben handfest anziehen (Zugang seitlich).
5.1

Anschlussplan

A
1 2
+11 -12 +81-82 +83 -84
AI DI
Abb. 17
A Grundgerät | B Optionen
1 Analogeingang | 2 Binäreingang | 3 Binärausgang | 4 Digitale Rückmeldung | 5 Analoge Rückmeldung | 6 Schlitzinitiatoren |
7 Mikroschalter | 8 Emergency-Shutdown-Modul | 9 Universaleingang
WICHTIG (HINWEIS)
Kabelschirme so kurz wie möglich halten und
beidseitig auflegen.
16 OI/EDP300-DE | PositionMaster EDP300
3 4
+51 -52 +41 -42
DO SW 2 SW 1
B
5 6
+31 -32 +51 -52 +41 -42
AO Limit 1 Limit 2
7 8
41 42 43 51 52 53 +85 -86
Limit 1 Limit 2
9
+21 -22
UAI
M10239
