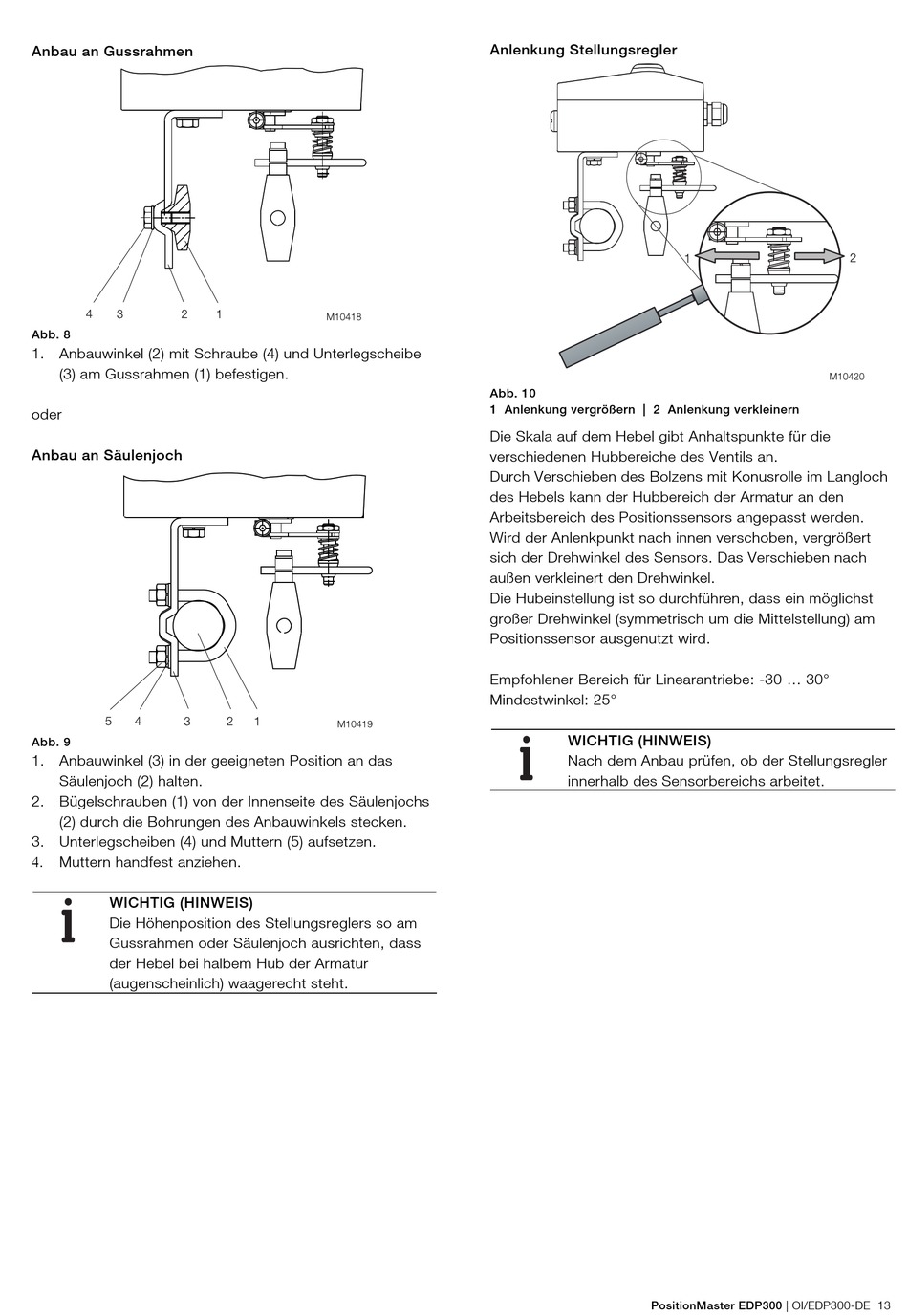

ABB PositionMaster EDP300 Betriebsanleitung Seite 13

Anbau an Gussrahmen
Abb. 8
1. Anbauwinkel (2) mit Schraube (4) und Unterlegscheibe
(3) am Gussrahmen (1) befestigen.
oder
Anbau an Säulenjoch
Abb. 9
1. Anbauwinkel (3) in der geeigneten Position an das
Säulenjoch (2) halten.
2. Bügelschrauben (1) von der Innenseite des Säulenjochs
(2) durch die Bohrungen des Anbauwinkels stecken.
3. Unterlegscheiben (4) und Muttern (5) aufsetzen.
 Muttern handfest anziehen.
WICHTIG (HINWEIS)
Die Höhenposition des Stellungsreglers so am
Gussrahmen oder Säulenjoch ausrichten, dass
der Hebel bei halbem Hub der Armatur
(augenscheinlich) waagerecht steht.
Anlenkung Stellungsregler
Abb. 10
1 Anlenkung vergrößern | 2 Anlenkung verkleinern
Die Skala auf dem Hebel gibt Anhaltspunkte für die
verschiedenen Hubbereiche des Ventils an.
Durch Verschieben des Bolzens mit Konusrolle im Langloch
des Hebels kann der Hubbereich der Armatur an den
Arbeitsbereich des Positionssensors angepasst werden.
Wird der Anlenkpunkt nach innen verschoben, vergrößert
sich der Drehwinkel des Sensors. Das Verschieben nach
außen verkleinert den Drehwinkel.
Die Hubeinstellung ist so durchführen, dass ein möglichst
großer Drehwinkel (symmetrisch um die Mittelstellung) am
Positionssensor ausgenutzt wird.
Empfohlener Bereich für Linearantriebe: -30 ... 30°
Mindestwinkel: 25°
WICHTIG (HINWEIS)
Nach dem Anbau prüfen, ob der Stellungsregler
innerhalb des Sensorbereichs arbeitet.
