8

Konfiguration, Parametrierung

hange from one to two columns
8.1

Bedienung

Die LCD-Anzeige verfügt über kapazitive Bedientasten.
Diese ermöglichen eine Bedienung des Geräts durch den
geschlossenen Gehäusedeckel.
WICHTIG (HINWEIS)
Das Gerät führt regelmäßig eine automatische
Kalibrierung der kapazitiven Bedientasten
durch. Wird der Deckel während des Betriebs
geöffnet, ist die Empfindlichkeit der
Bedientasten zunächst erhöht, so dass es zu
Fehlbedienungen kommen kann. Bei der
nächsten automatischen Kalibrierung
normalisiert sich die Empfindlichkeit der
Bedientasten wieder.
8.1.1 Menünavigation
1
2
5
Exit

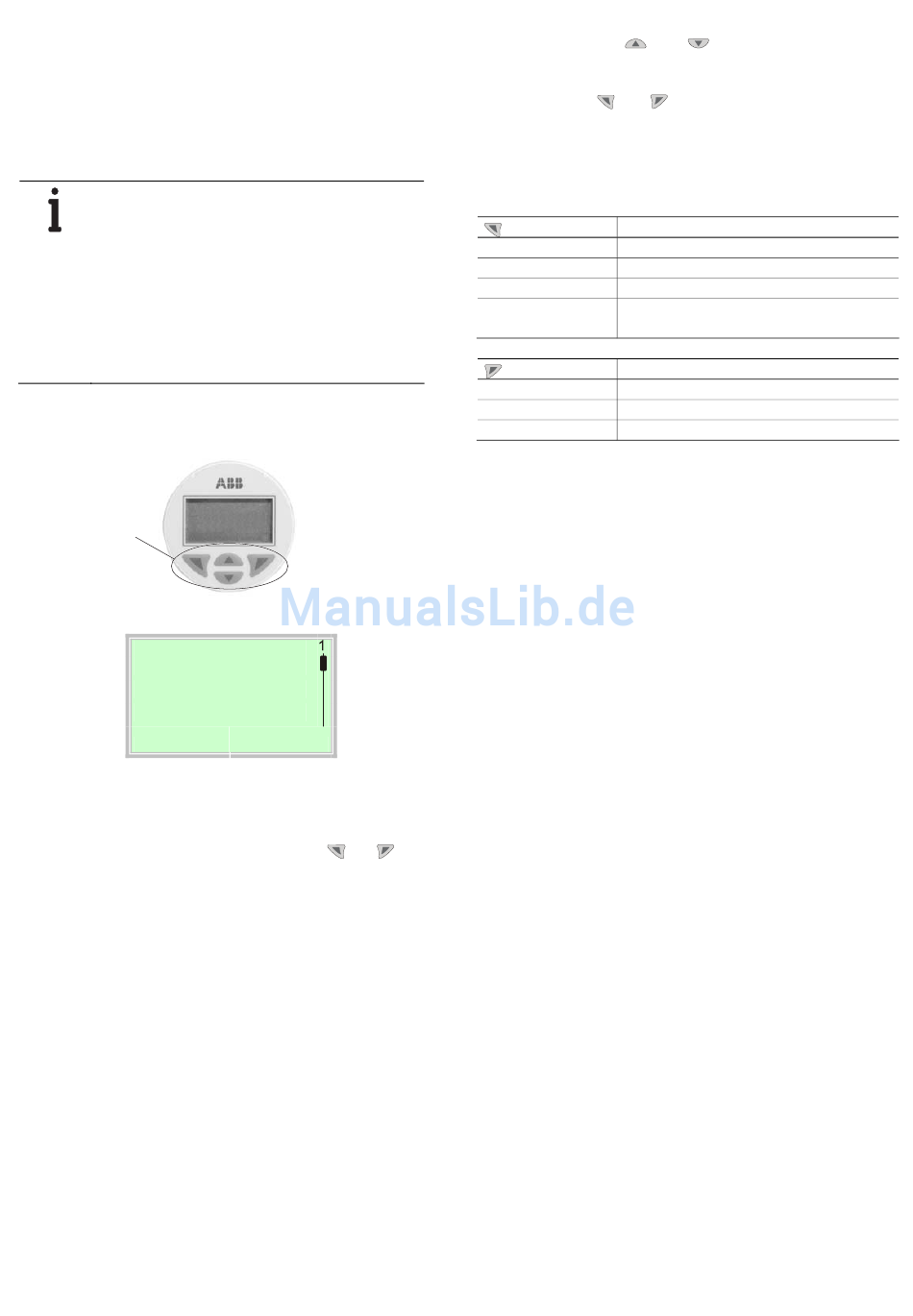

Abb. 21: LCD-Anzeige
1 Bedientasten zur Menünavigation |
2 Anzeige der Menübezeichnung | 3 Anzeige der Menünummer |
4 Markierung zur Anzeige der relativen Position innerhalb des
Menüs |
5 Anzeige der aktuellen Funktion der Bedientasten
Change from two to one column
22 OI/EDP300-DE | PositionMaster EDP300
M10145
Menu
3
4
5
Select
und
Mit den Bedientasten
geblättert, oder eine Zahl bzw. ein Zeichen innerhalb eines
Parameterwertes ausgewählt.
Die Bedientasten und
Die jeweils aktuelle Funktion (5) wird in der LCD-Anzeige
angezeigt.
Bedientastenfunktionen
Bedeutung
Exit Menü verlassen
Back Ein Untermenü zurück
Abort Parametereingabe abbrechen
Next Auswahl der nächsten Stelle für die Eingabe von
numerischen und alphanumerischen Werten
Bedeutung
Select Untermenü / Parameter auswählen
Edit Parameter bearbeiten
OK Eingegebenen Parameter speichern
oder wird durch das Menü
haben variable Funktionen.
