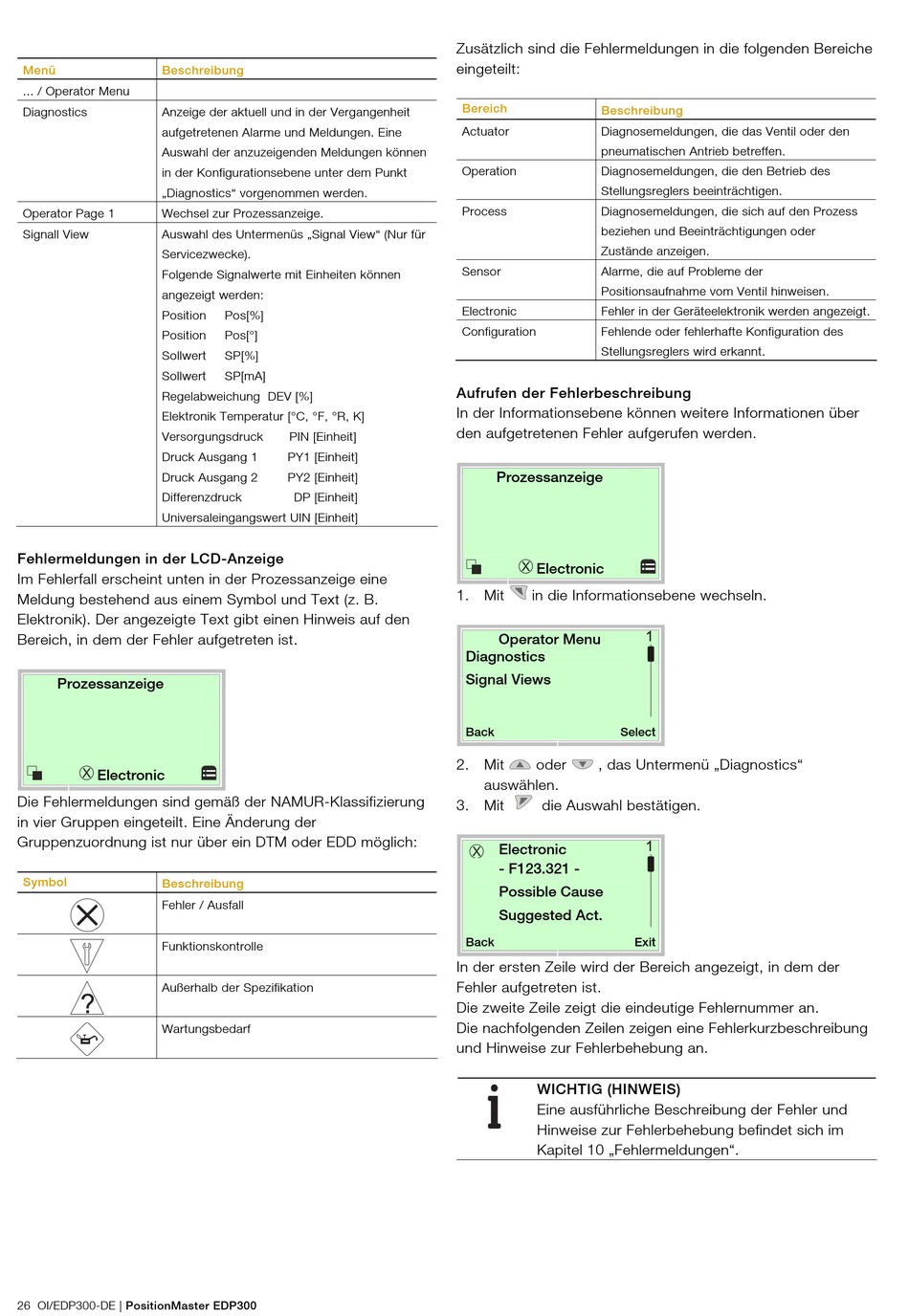

ABB PositionMaster EDP300 Betriebsanleitung Seite 26

Menü Beschreibung
... / Operator Menu
Diagnostics Anzeige der aktuell und in der Vergangenheit
aufgetretenen Alarme und Meldungen. Eine
Auswahl der anzuzeigenden Meldungen können
in der Konfigurationsebene unter dem Punkt
„Diagnostics" vorgenommen werden.
Operator Page 1 Wechsel zur Prozessanzeige.
Signall View Auswahl des Untermenüs „Signal View" (Nur für
Servicezwecke).
Folgende Signalwerte mit Einheiten können
angezeigt werden:
Position
Position
Sollwert
Sollwert
Regelabweichung DEV [%]
Elektronik Temperatur [°C, °F, °R, K]
Versorgungsdruck
Druck Ausgang 1
Druck Ausgang 2
Differenzdruck
Universaleingangswert UIN [Einheit]
Fehlermeldungen in der LCD-Anzeige
Im Fehlerfall erscheint unten in der Prozessanzeige eine
Meldung bestehend aus einem Symbol und Text (z. B.
Elektronik). Der angezeigte Text gibt einen Hinweis auf den
Bereich, in dem der Fehler aufgetreten ist.
Prozessanzeige
Electronic
Die Fehlermeldungen sind gemäß der NAMUR-Klassifizierung
in vier Gruppen eingeteilt. Eine Änderung der
Gruppenzuordnung ist nur über ein DTM oder EDD möglich:
Symbol
Beschreibung
Fehler / Ausfall
Funktionskontrolle
Außerhalb der Spezifikation
Wartungsbedarf
26 OI/EDP300-DE | PositionMaster EDP300
Pos[%]
Pos[°]
SP[%]
SP[mA]
PIN [Einheit]
PY1 [Einheit]
PY2 [Einheit]
DP [Einheit]
Zusätzlich sind die Fehlermeldungen in die folgenden Bereiche
eingeteilt:
Bereich
Beschreibung
Actuator Diagnosemeldungen, die das Ventil oder den
pneumatischen Antrieb betreffen.
Operation Diagnosemeldungen, die den Betrieb des
Stellungsreglers beeinträchtigen.
Process Diagnosemeldungen, die sich auf den Prozess
beziehen und Beeinträchtigungen oder
Zustände anzeigen.
Sensor Alarme, die auf Probleme der
Positionsaufnahme vom Ventil hinweisen.
Electronic Fehler in der Geräteelektronik werden angezeigt.
Configuration Fehlende oder fehlerhafte Konfiguration des
Stellungsreglers wird erkannt.
Aufrufen der Fehlerbeschreibung
In der Informationsebene können weitere Informationen über
den aufgetretenen Fehler aufgerufen werden.
Prozessanzeige
Electronic
1. Mit in die Informationsebene wechseln.
Operator Menu
Diagnostics
Signal Views
Back Select
2. Mit oder , das Untermenü „Diagnostics"
auswählen.
3. Mit die Auswahl bestätigen.
Electronic
- F123.321 -
Possible Cause
Suggested Act.
Back
In der ersten Zeile wird der Bereich angezeigt, in dem der
Fehler aufgetreten ist.
Die zweite Zeile zeigt die eindeutige Fehlernummer an.
Die nachfolgenden Zeilen zeigen eine Fehlerkurzbeschreibung
und Hinweise zur Fehlerbehebung an.
WICHTIG (HINWEIS)
Eine ausführliche Beschreibung der Fehler und
Hinweise zur Fehlerbehebung befindet sich im
Kapitel 10 „Fehlermeldungen".
Exit
