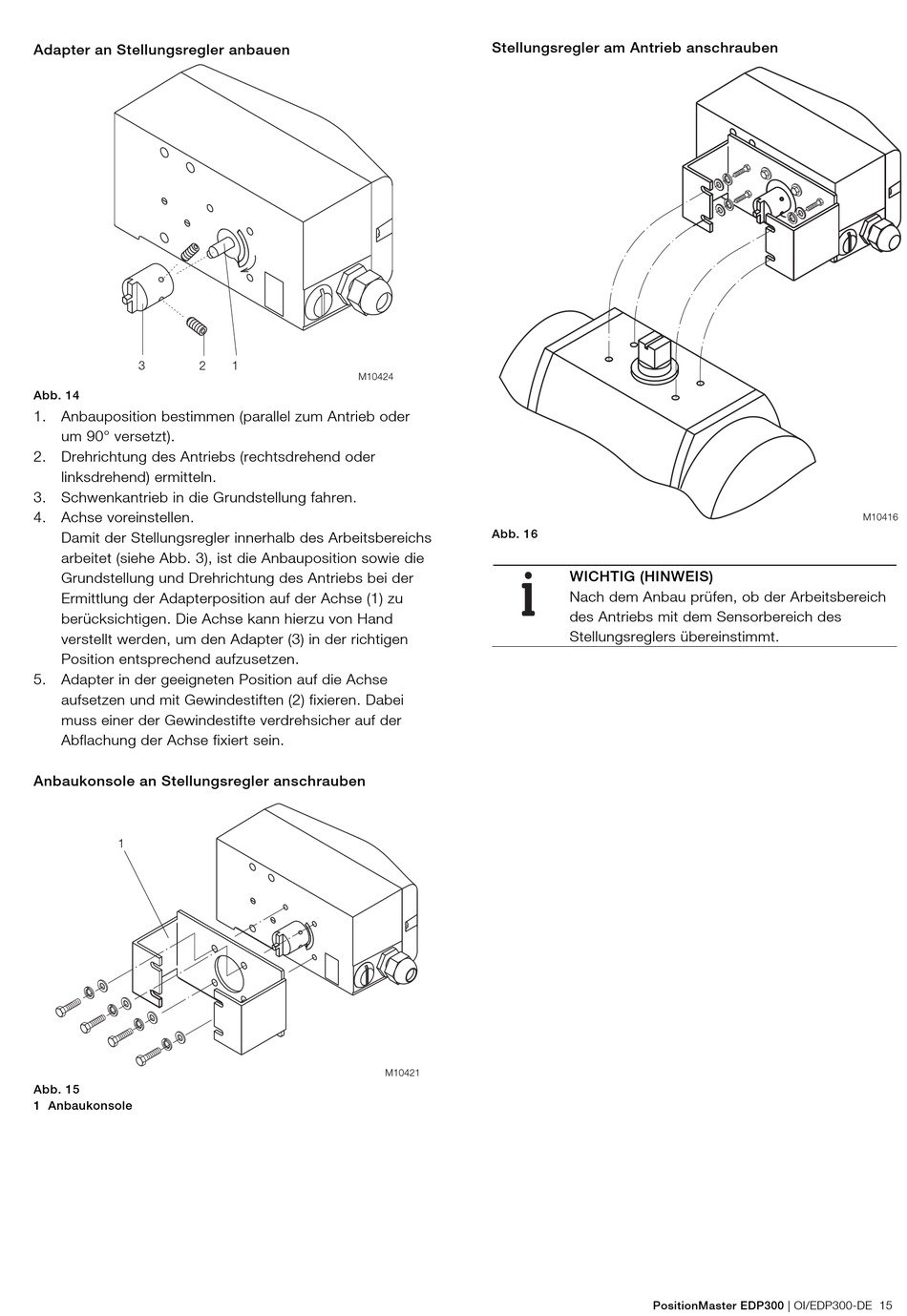

ABB PositionMaster EDP300 Betriebsanleitung Seite 15

Adapter an Stellungsregler anbauen
Abb. 14
1. Anbauposition bestimmen (parallel zum Antrieb oder
um 90° versetzt).
2. Drehrichtung des Antriebs (rechtsdrehend oder
linksdrehend) ermitteln.
3. Schwenkantrieb in die Grundstellung fahren.
4. Achse voreinstellen.

Damit der Stellungsregler innerhalb des Arbeitsbereichs
arbeitet (siehe Abb. 3), ist die Anbauposition sowie die
Grundstellung und Drehrichtung des Antriebs bei der
Ermittlung der Adapterposition auf der Achse (1) zu
berücksichtigen. Die Achse kann hierzu von Hand
verstellt werden, um den Adapter (3) in der richtigen
Position entsprechend aufzusetzen.
5. Adapter in der geeigneten Position auf die Achse
aufsetzen und mit Gewindestiften (2) fixieren. Dabei
muss einer der Gewindestifte verdrehsicher auf der
Abflachung der Achse fixiert sein.
Anbaukonsole an Stellungsregler anschrauben
Abb. 15
1 Anbaukonsole
Stellungsregler am Antrieb anschrauben
Abb. 16
WICHTIG (HINWEIS)
Nach dem Anbau prüfen, ob der Arbeitsbereich
des Antriebs mit dem Sensorbereich des
Stellungsreglers übereinstimmt.
