— Einführung Weitere Informationen EBS852 EBS862 Die Elektronikeinheit bildet die Schnittstelle Zusätzliche Dokumentation zur EBS852 / EBS862 zwischen Regelsystem und Antrieb. steht kostenlos unter www.abb.de/aktorik zum Bei der kontinuierlichen Positionierung verändert Download zur Verfügung. die Elektronikeinheit das Motormoment Alternativ einfach diesen Code scannen: stufenlos, bis ein Kräfteausgleich zwischen...
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C Inhaltsverzeichnis Change from one to two columns Inbetriebnahme und Betrieb ........30 Sicherheit ..............3 Allgemeine Informationen ........... 30 Allgemeine Informationen und Hinweise ......3 Engineering Software ECOM688 und ECOM700 ..30 Warnhinweise ................
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C 1 Sicherheit Warnhinweise Allgemeine Informationen und Hinweise Die Warnhinweise in dieser Anleitung sind gemäß Die Anleitung ist ein wichtiger Bestandteil des Produktes und nachfolgendem Schema aufgebaut: muss zum späteren Gebrauch aufbewahrt werden.
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C ... 1 Sicherheit Bestimmungsgemäße Verwendung Gewährleistungsbestimmungen Die Elektronikeinheiten des Typs EBS852 / EBS862 mit der in Eine bestimmungswidrige Verwendung, ein Nichtbeachten dieser Betriebsanleitung dargestellten Zusammenschaltung dieser Anleitung, der Einsatz von ungenügend qualifiziertem dienen ausschließlich zur Ansteuerung von elektrischen...
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C 2 Einsatz in explosionsgefährdeten Bereichen Kabelsatz für den Anschluss des Antriebs GEFAHR an die Elektronikeinheit Explosionsgefahr durch unsachgemäße Installation! Es besteht Explosionsgefahr bei der Installation der Installationshinweis zum Kabelsatz für Antriebe in Ex- Elektronikeinheit in explosionsgefährdeten Bereichen.
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C ... 2 Einsatz in explosionsgefährdeten Bereichen … Kabelsatz für den Anschluss des Antriebs an die Elektronikeinheit Technische Daten Motoranschluss Motortemperaturüberwachung Signalanschluss (alternativ) 8 × 1,5 2 × 1,5 8 ×...
Seite 7
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C Alternativ Motoranschluss Motortemperaturüberwachung Signalanschluss (alternativ) Hersteller Pflitsch Pflitsch blue globe ATEX blue globe ATEX M25 × 1,5 KAD20-16/16-11 M20 × 1,5 KAD14-9/9-5 Durchmesser Artikel-Nr. bg225 msex bg220 msex Temperaturbereich −40 bis 115 °C (−40 bis 239 °F)
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C ... 2 Einsatz in explosionsgefährdeten Bereichen Übersicht Abbildung 1: Anordnung der Contrac-Baugruppen bei Anwendung im explosionsgefährdeten Bereich (Beispiel) Change from one to two columns Change from one to two columns...

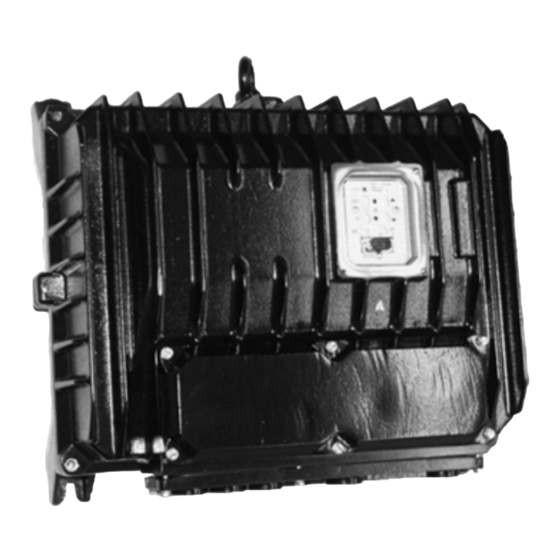

EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C ... 3 Aufbau und Funktion Funktionsprinzip Die Elektronikeinheit bildet die Schnittstelle zwischen Regelsystem und Antrieb. Bei der kontinuierlichen Positionierung verändert die Elektronikeinheit das Motormoment stufenlos, bis ein Kräfteausgleich zwischen Antrieb und Armatur besteht. Hohe Ansprechempfindlichkeit und Positioniergenauigkeit bei kurzen Stellzeiten ergeben eine ausgezeichnete Regelgüte bei langer...
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C Geräteausführungen EBS852 IP-Schutzart IP 20 Feuchte ≤ 75 % im Jahresmittel; Betauung nicht zulässig Lufteintrittstemperatur am Trägergestell 0 bis 45 °C (32 bis 113 °F) Transport- und Lagertemperatur −25 bis 70 °C (−13 bis 158 °F)
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C 4 Produktidentifikation Hinweis Bei den für die Montage trennbaren Elektronikeinheiten befindet sich das Typenschild für Hardware (Abbildung 1) auf dem Elektronikunterteil. Auf der Elektronikhaube befinden sich das Typenschild für die Software (Abbildung 2) und ein zusätzliches Typenschild (Abbildung 3) für die Hardware.
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C 5 Transport und Lagerung Prüfung Auslieferungszustand Die individuelle Antriebskonfiguration kann vom Standard Geräte unmittelbar nach dem Auspacken auf mögliche abweichen. Sie kann über die grafische Bedienoberfläche Beschädigungen überprüfen, die durch unsachgemäßen aufgerufen werden.
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C 6 Installation Montage Bei der Montage der Elektronikeinheit folgende Punkte HINWEIS beachten: Beschädigung von Bauteilen! • Die Energieversorgung der Elektronikeinheit muss Beschädigung von Bauteilen durch eindringende Fremdkörper bauseits freigeschaltet werden können.
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C EBS862 Montage und Kabelführung im Trägergestell Hinweis Bei Montage der Elektronikeinheiten in einem Trägergestell Das Gesamtgewicht der Elektronikeinheit beträgt 40 kg (88 lbs). (bauseitig) wird die Kabelverlegung gemäß nachfolgender Aus diesem Grund ist die Elektronik mit einer Lastöse versehen.
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C ... 6 Installation Abmessungen Elektronikeinheit EBS852 (Contrac) Abbildung 8: Abmessungen in mm (in)
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C Elektronikeinheit EBS862 (Contrac) 1 Vorderteil offen, 90° geschwenkt 2 Schwenkradius 3 Gewindebohrungen Abbildung 9: Abmessungen in mm (in)
Seite 18
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C ... 6 Installation ... Abmessungen Sicherungen Thermischer Sicherungsautomat Schmelzsicherung Abbildung 10: Abmessungen in mm (in) Change from one to two columns...
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C 7 Elektrische Anschlüsse Sicherheitshinweise Allgemeines Jeder Antrieb benötigt eine geeignete Contrac-Elektronikeinheit, WARNUNG in der eine antriebsspezifische Software geladen ist. Die Verletzungsgefahr durch spannungsführende Bauteile! Angaben der Betriebsanleitung müssen beachtet werden. Die Bei geöffnetem Gehäuse ist der Berührungsschutz...
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C ... 7 Elektrische Anschlüsse Leiterquerschnitte an der Elektronikeinheit Hinweis Gewindebohrung für Kabelverschraubung Details zu den separaten Elektronikeinheiten sind den metrisch entsprechenden Datenblättern zu entnehmen. M20 × 1,5 (1 x) Energieversorgung M20 ×...
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C Folgende Punkte bei der Installation des Kabelsatzes beachten: Fall 1 • Zur elektrischen Installation sind die besonderen Erfolgt die Schutzerdung des Antriebs ausschließlich über den Bestimmungen zur Errichtung elektrischer Anlagen in PE-Leiter des Motorkabels, reduzieren sich die maximal explosionsgefährdeten Bereichen zu beachten.
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C Elektronikeinheit EBS852 (Contrac) / EBS862 (Contrac) Hinweis • Der elektrische Anschluss erfolgt über Schraubklemmen am Regelantrieb und an der Elektronikeinheit. • Bei der separaten Heizungseinspeisung muss die Heizung bauseitig mit einer Sicherung 2 bis 6 A mittelträge abgesichert werden (z.
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C ... 7 Elektrische Anschlüsse Anschlussbeispiele Betrieb nach kontinuierlichem Sollwert (Standardkonfiguration) In der Standardkonfiguration sind die Binäreingänge als „HANDEINGRIFF“ konfiguriert. Um den Antrieb in Automatikbetrieb (AUT) zu schalten, müssen folgende Bedingungen erfüllt sein: •...
Seite 25
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C Betrieb hinter Schrittregler Contrac-Antriebe erlauben die Ansteuerung mit Schrittreglerimpulsen anstelle eines analogen Sollwertes. Für die Umsetzung der Schrittreglerimpulse müssen folgende Bedingungen erfüllt sein: • Die Binäreingänge müssen mit der Funktion „SCHRITTREGLER“ konfiguriert werden.
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C ... 7 Elektrische Anschlüsse Elektrische Daten der Ein- und Ausgänge Energieversorgung EBS852 Versorgungsspannung (Standardantriebe) 115 V AC (94 bis 130 V) oder 230 V AC (190 bis 260 V); 47,5 bis 63 Hz; einphasig Versorgungsspannung (Ex-Antriebe) 115 V AC (94 bis 127 V) oder 230 V AC (190 bis 253 V);...
Seite 27
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C Binäre Ein- und Ausgänge - Kommunikation Konventionelle Kommunikation Analogeingang 0 / 4 bis 20 mA, interne Bürde: 300 Ω Analogausgang 0 / 4 bis 20 mA, galvanisch getrennt, maximale Bürde: 500 Ω...
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C ... 7 Elektrische Anschlüsse … Elektrische Daten der Ein- und Ausgänge Anschluss am Gerät EBS852 Energieversorgung Folgende Punkte beim Anschluss der Energieversorgung beachten: • Die Energieversorgung der Elektronikeinheit muss bauseits freigeschaltet werden können.
Seite 29
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C EBS862 Anschluss der Kabelabschirmung 1 Kabelschelle 3 Abschirmung 2 Kabelummantelung 4 Gehäuse Abbildung 17: Kabelabschirmung 1. Abdeckung für Anschlussraum abnehmen. 2. Kabelummantelung auf erforderliche Länge kürzen. 3. Kabelschirm auftrennen und auf äußere Ummantelung zurück stülpen.
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C 8 Inbetriebnahme und Betrieb Engineering Software ECOM688 und ECOM700 Hinweis Für die Inbetriebnahme der Elektronikeinheit unbedingt die Mit der Engineering Software ECOM688 / ECOM700 kann der Betriebsanleitung der zugehörigen Antriebe beachten!
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C Inbetriebnahme- und Servicefeld Bedienelement Beschreibung Schreibschutz-schalter Aktiviert den Hardware-Schreibschutz. Werkeinstellung: OFF – Schreibschutz deaktiviert. Siehe Hardware-Schreibschutz auf Seite 33. Potenzialumschalter Auswahl des Bezugspotenzials. Werkeinstellung: SYS – Bezugspotential auf System.
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C ... 8 Inbetriebnahme und Betrieb ... Inbetriebnahme- und Servicefeld Bedeutung der LED-Anzeigen Die LEDs 100 % / 0 % auf dem Inbetriebnahme- und Servicefeld (Abbildung 18 auf Seite 31, Pos.
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C Hardware-Einstellungen Definition der ersten Position (0 % oder 100 %) Hardware-Schreibschutz Bei aktiviertem Schreibschutz kann die Parametrierung des 2. Mit einem der Fahrtaster in die gewünschte Position fahren.
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C ... 8 Inbetriebnahme und Betrieb Manuell (MAN)- und Automatikbetrieb (AUT) Signalisierung am Inbetriebnahme- und Servicefeld Ab Softwareversion 2.00 In der Betriebsart Manuell (MAN) reagiert der Antrieb nur noch...
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C 9 Diagnose / Fehlermeldungen Definition – Alarme und Fehler Alarme Der Antrieb / die Elektronikeinheit befindet sich in einem kritischen Zustand (z. B. hohe Temperatur), welcher momentan den Antrieb, die Elektronikeinheit, den Prozess oder Personen nicht beeinträchtigt.
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C Hardware-Fehler Dieses Kapitel behandelt ausschließlich Hardware-Fehler. Eine weitere Fehlersuche kann über die Online-Hilfe der Bedienoberfläche erfolgen. Fehlfunktion Mögliche Ursache Fehlerbehebung Stellglied kann durch den Antrieb nicht bewegt Fehlfunktion entweder am Antrieb oder am Stellglied Antrieb vom Stellglied trennen.
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C 10 Wartung 11 Reparatur Elektronikeinheit Alle Reparatur- oder Wartungsarbeiten dürfen nur von qualifiziertem Kundendienstpersonal vorgenommen werden. Die Elektronikeinheit ist bei bestimmungsgemäßer Verwendung Bei Austausch oder Reparatur einzelner Komponenten Original- im Normalbetrieb wartungsfrei.
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C Sicherungen Sicherung Einbauort Ausführung Nennstrom der Sicherung bei 115 V AC bei 230 V AC EBS852 Externe Sicherung extern – 16 A, träge 16 A, träge Netzsicherung Anschlussraum G-Sicherungseinsatz 12,5 A, träge...
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C 12 Recycling und Entsorgung 13 Zulassungen und Zertifizierungen Hinweis CE-Zeichen Das Gerät stimmt in der von uns in Verkehr gebrachten Produkte die mit dem nebenstehenden Symbol Ausführung mit den Vorschriften folgender EU-Richtlinien gekennzeichnet sind, dürfen nicht als unsortierter...
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C 15 Anhang Rücksendeformular Erklärung über die Kontamination von Geräten und Komponenten Die Reparatur und / oder Wartung von Geräten und Komponenten wird nur durchgeführt, wenn eine vollständig ausgefüllte Erklärung vorliegt.
EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C Trademarks HART® ist ein eingetragenes Warenzeichen der FieldComm Group, Austin, Texas, USA...
