MICRO-EPSILON WDS Serie Betriebsanleitung Seite 22

Anhang
Zubehör und Ersatzteilliste
TR1-WDS
TR3-WDS
WE-xxxx-CLIP
MH1-WDS

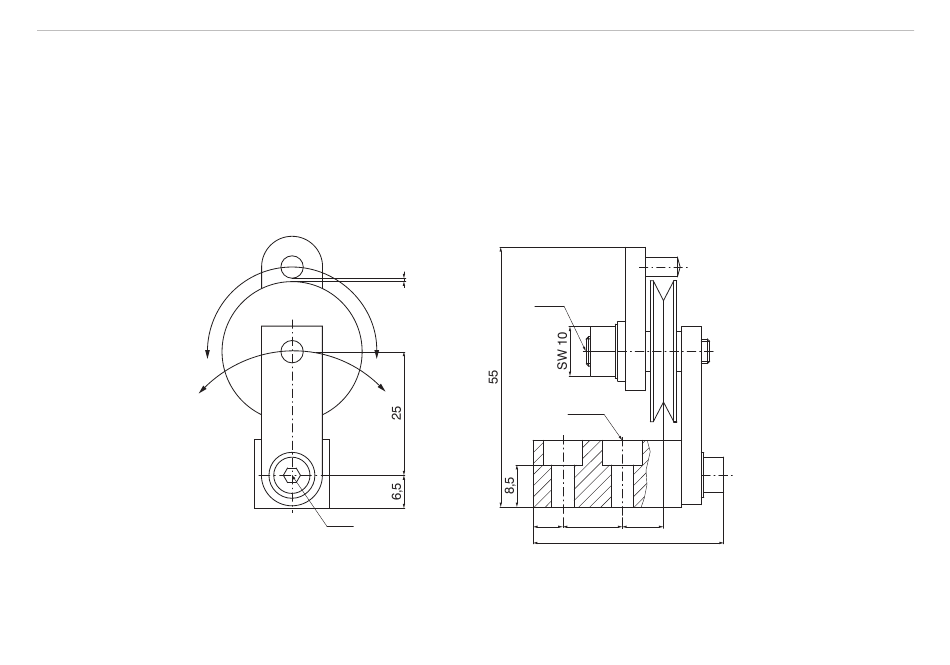

Abb. 8 Umlenkrolle TR1-WDS mit Montagefuß, Maße in mm, nicht maßstabsgetreu
wireSENSOR, WDS
Seilumlenkrolle mit Montagefuß, siehe
Seilumlenkrolle, fest, mit Montagefuß, siehe
Seilverlängerung mit Seilhaken und Ringöse, siehe
(max. 10.000 mm) einsetzen
Magnethalter mit Bohrung für M4-Seilanschluss
Seilhaken oder Gabelkopf, siehe
Abstand so klein ein-
stellen, dass das Seil
nicht abspringen kann!
SW3
DIN911
Abb. 8
Abb. 9
Abb.
Abb. 11
SW3
DIN911
2x M4
DIN84/912
6 12 8,3
40
10, für xxxx Seillänge in mm
