Inbetriebnahme
5.

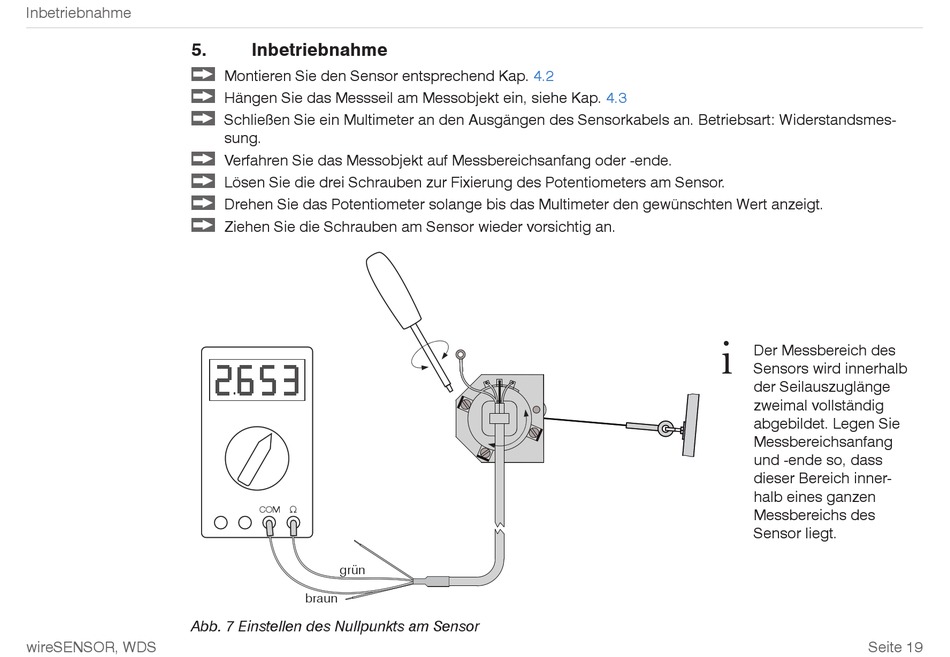

Abb. 7 Einstellen des Nullpunkts am Sensor
wireSENSOR, WDS
Inbetriebnahme
Montieren Sie den Sensor entsprechend Kap.
Hängen Sie das Messseil am Messobjekt ein, siehe Kap.
Schließen Sie ein Multimeter an den Ausgängen des Sensorkabels an. Betriebsart: Widerstandsmes-
sung.
Verfahren Sie das Messobjekt auf Messbereichsanfang oder -ende.
Lösen Sie die drei Schrauben zur Fixierung des Potentiometers am Sensor.
Drehen Sie das Potentiometer solange bis das Multimeter den gewünschten Wert anzeigt.
Ziehen Sie die Schrauben am Sensor wieder vorsichtig an.

COM
grün
braun
4.2
4.3
i
Der Messbereich des
Sensors wird innerhalb
der Seilauszuglänge
zweimal vollständig
abgebildet. Legen Sie
Messbereichsanfang
und -ende so, dass
dieser Bereich inner-
halb eines ganzen
Messbereichs des
Sensor liegt.
