Multialert ® mini
Bedienungsanleitung

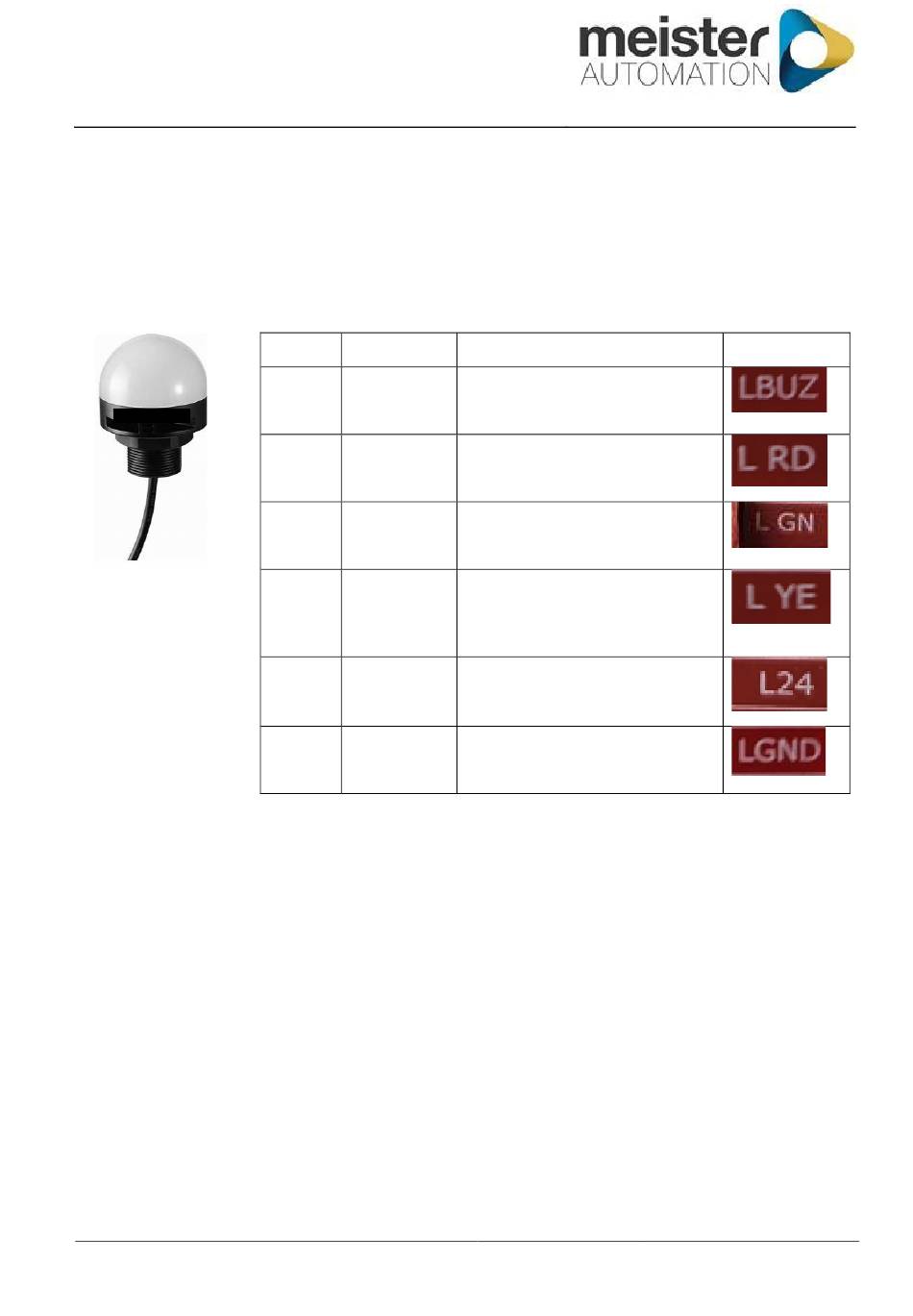

3.4.9. Anschluss Hupe und Lampe Grün/ Gelb/ Rot / Buzzer
Empfohlen Artikelnummer 4002000000785 Meister Automation
Bild 24
Technische Daten der Ausgänge der Lampe
24 V DC
Haltestrom <= 150mA im Einzelnen.
Haltestrom <= 350 mA für gesamte Lampe.
Bedienungsanleitung_Multialert Mini Version 1.3_REV9
Signal
Kabelfarbe
Hupe
Grau
LBUZ
Rot
Rot
LRD
Grün
Grün
L GN
Gelb
Gelb
LYE
L 24
Normal
Dunkelblau
LGND
Weiß
Funktion
Akustisches Warnsignal
Multialert ® mini Ausgelöst
Optisches Warnsignal
Multialert ® mini Ausgelöst
Optisches OK
Multialert ® mini nicht ausgelöst
Optisches Signal
Multialert ® mini im
Wartungsmodus
24 V DC Versorgung Spannung
Input
Minus wird von intern eingespeist
Output
Stand 25.07.2024
Anschluss
Seite
29 / 41
