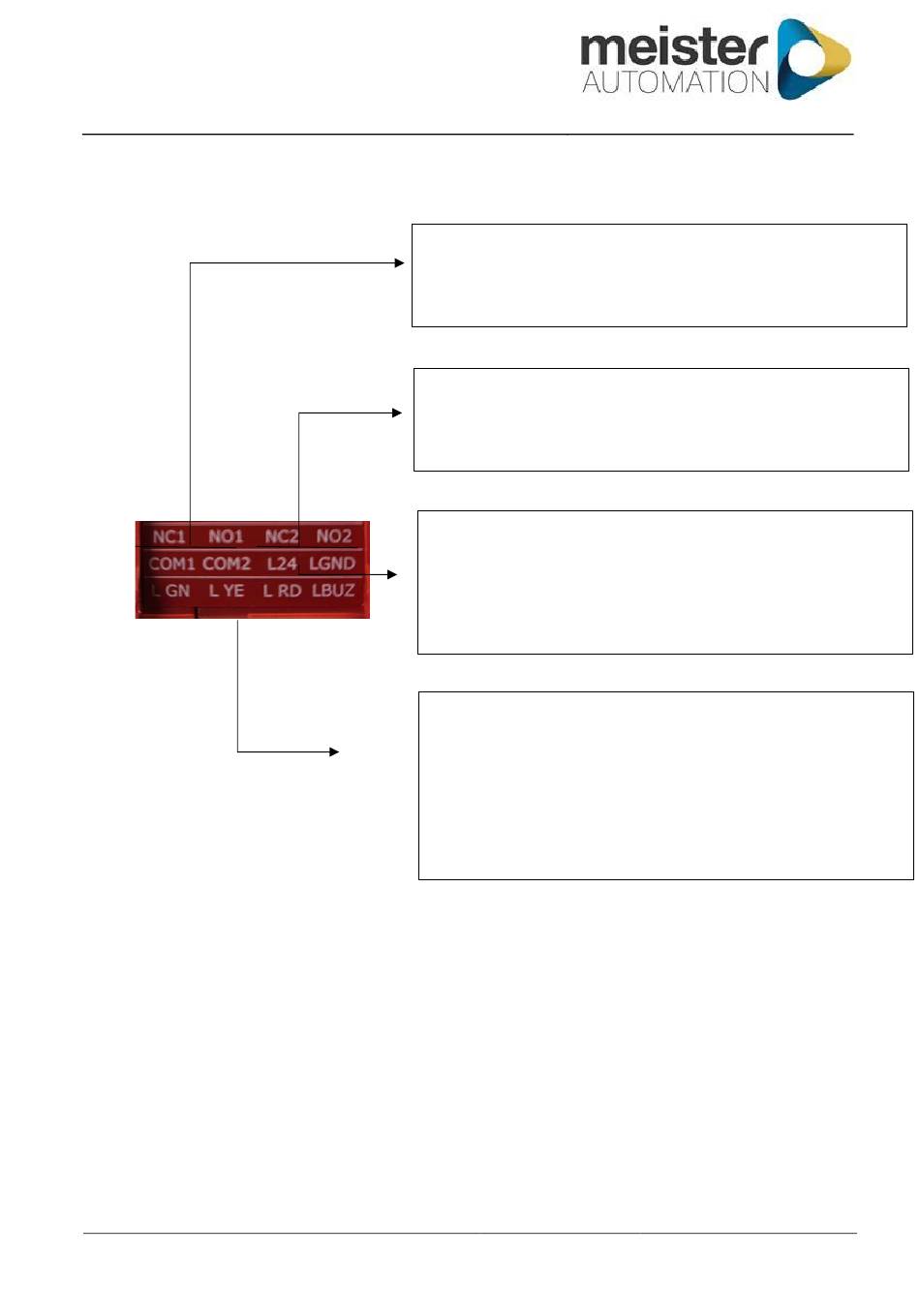

3.3.4. Anschlüsse unterer Teil
Bild 8
Bedienungsanleitung_Multialert Mini Version 1.3_REV9
Wechselkontakt 1
NC1 = Normaly Closed 1
Com1 = 24 V/DC Versorgung des Wechselkontakt 1
Wechselkontakt 2
NC2 = Normaly Closed 2
Com2 = 24 V/DC Versorgung des Wechselkontakt 2
Versorgung Lampe
L24 = Versorgung externer Lampe mit 24 V DC
LGND = Versorgung Externer Lampe mit Masse
(intern gebrückt) Out
Externe Lampe Farbe und Buzzer Anschlüsse
LGN = Lampe Grün signalisiert Ready
LYE = Lampe Gelb Signalisier Wartung Modus
LRD = LAMPE Rot Signalisiert Fault
LBUZ = Buzzer Akustische Meldung Fault
Stand 25.07.2024
NO1 = Normaly Open1
NO2 = Normaly Open2
In
Seite
20 / 41
