- Seite 1 Betriebsanleitung RVM/U-L4 Modul ATEX Strömungswächter Strömungswächter für den Einsatz in explosionsgefährdeten Berei- chen Serie RVM/U-L4 Typ RVM/U-L40002 bis RVM/U- L4/3 Vor Beginn aller Arbeiten Anleitung lesen!
- Seite 2 63831 Wiesen Germany Telefon: +49 6096 9720 - 0 Telefax: +49 6096 9720 - 30 E-Mail: sales@meister-flow.com Internet: www.meister-flow.com RVM/U-L4 Modul ATEX, 2, de_DE Diese Anleitung wurde erstellt von: Meister Strömungstechnik GmbH Technische Änderungen vorbehalten © Meister Strömungstechnik GmbH 2019 04.05.2020...
- Seite 3 Erfahrungen zusammenge- Das Urheberrecht liegt beim Hersteller. stellt. Der Hersteller übernimmt keine © Meister Strömungstechnik GmbH Haftung für Schäden aufgrund: Im Gewerbegebiet 2 Nichtbeachtung aller Angaben dieser Anleitung 63831 Wiesen Nichtbestimmungsgemäßer Ver- Deutschland wendung 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter...
-
Seite 4: Inhaltsverzeichnis
3.1.6 Mitgeltende Dokumente..............21 3.2 Elektrischer Teil des Gerätes (Grenzwertkontakte)......24 3.2.1 Kategorisierung des elektrischen Teils des Strömungswächters (Grenzwertkontakte)............... 24 3.2.2 Mitgeltende Dokumente..............24 Betriebsdaten................... 33 4.1 Betriebsdaten mechanischer Teil des Gerätes........33 4.2 Betriebsdaten Schaltkontakt.............. 33 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter... - Seite 5 Bedienung....................39 Störungsbehebung.................. 40 Wartung..................... 41 9.1 Retouren ................... 41 9.1.1 Retouren Antrag................41 Demontage und Entsorgung..............42 Technische Daten..................43 11.1 Maßblatt................... 43 11.2 Allgemeine Angaben................ 44 11.3 Ersatzteile..................45 Anhang...................... 47 Index......................48 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter...
-
Seite 6: Überblick

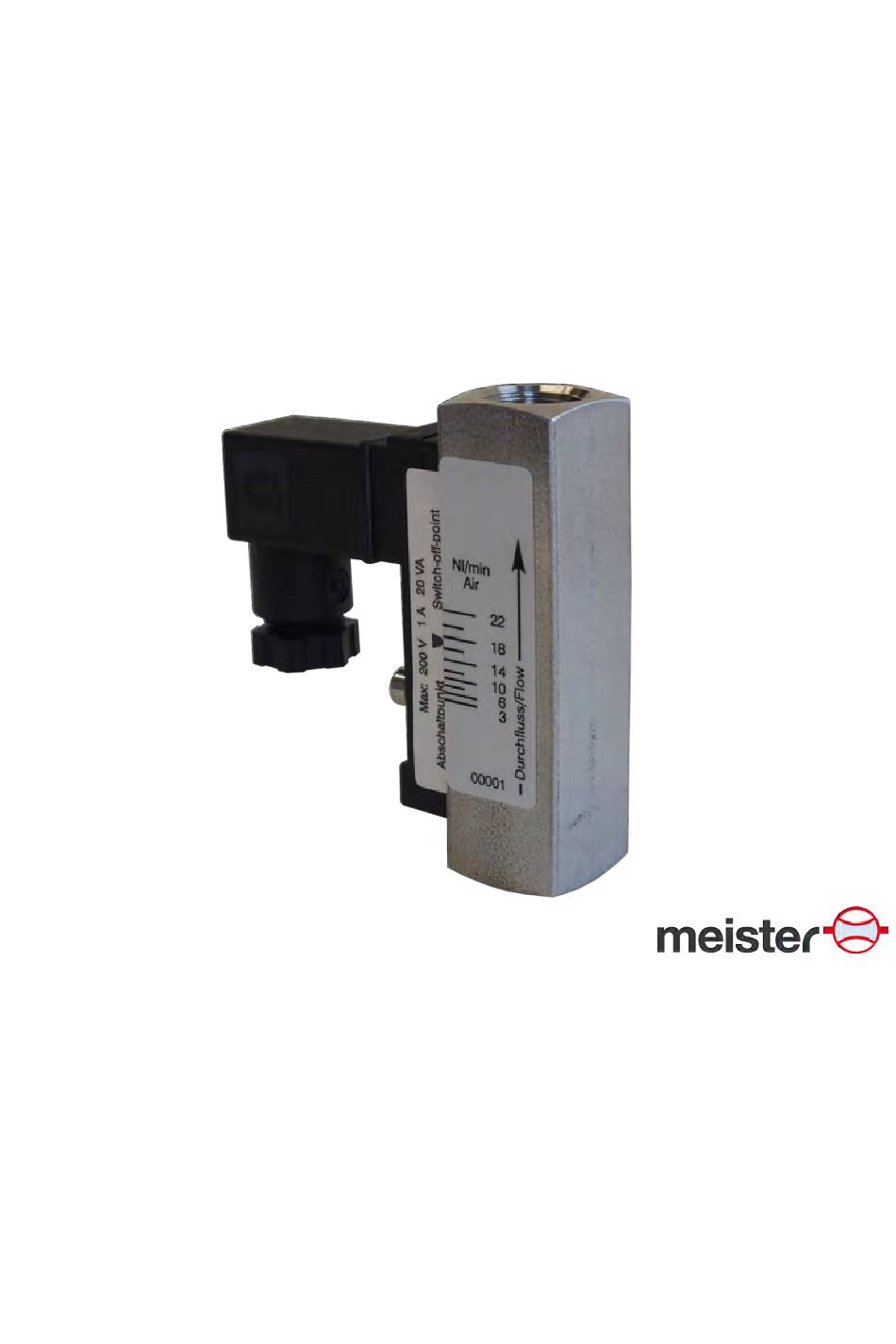

Anschlusskabel oder über diverse Gerätestecker. 1.2 Garantiebestim- mungen Die Garantiebestimmungen sind in den Allgemeinen Geschäftsbedingungen des Herstellers enthalten. Abb. 1: Strömungswächter RVM/U-L4 Körperskala 1.3 Kundendienst Explosionsgeschützter Schaltkon- takt SG-15EX*********** Für technische Auskünfte steht unser Kundendienst zur Verfügung (Kontakt- daten siehe Seite 2). -
Seite 7: Sicherheit
Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird. 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter... -
Seite 8: Bestimmungsgemäße Verwendung In Explosionsgefährdeten Berei- Chen
Betrieb hervor. mäße Verwendung konzipiert und kon- struiert. Der Strömungswächter dient aus- schließlich zur Überwachung von kon- tinuierlichen Durchflüssen gasförmiger Medien. Die Einsatzgebiete werden in Kapitel 3 dieser Anleitung spezifiziert. 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter... - Seite 9 – Strömungswächter nur Zur bestimmungsgemäßen Verwen- innerhalb der angegebenen dung gehört auch die Einhaltung aller Leistungsgrenzen ver- Angaben der Betriebsanleitung wenden "RVM/U-L4 Modul BASICS" und – Strömungswächter keinen "RVM/U-L4 Modul ATEX". starken Temperatur- schwankungen aussetzen Jede über die bestimmungsgemäße –...
-
Seite 10: Besondere Gefahren Beim Einsatz In Explosionsgefährdeten Berei- Chen
Geräten, Schutz- dieser Betriebsanleitung "RVM/U-L4 systemen und Kompo- Modul ATEX" und alle Sicherheitshin- nenten liegt in der weise in der Betriebsanleitung Verantwortung des Betrei- "RVM/U-L4 Modul BASICS" zu bers beachten. – Die möglichen Auswir- kungen im Falle einer Explosion müssen vom Betreiber berücksichtigt... -
Seite 11: Gefahren Beim Einsatz In Explosionsgefährdeten Bereichen
Bei der Reinigung dürfen keine trockenen Tücher verwendet werden! – Bei Gefährdungen durch statische Elektrizität müssen folgende Anforde- rungen erfüllt werden: – Alle leitfähigen Teile, die sich gefährlich auf- laden können, müssen verbunden und geerdet werden. 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter... - Seite 12 Leichtmetalle (z.B. Alumi- welche die Mindestzünd- nium oder Magnesium) temperatur der umgeb- beteiligt sind, sind nicht enden explosionsfähigen erlaubt und müssen vom Atmosphäre überschreitet, Betreiber ausgeschlossen ist nicht erlaubt und muss werden. vom Betreiber ausge- schlossen werden. 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter...
-
Seite 13: Personalanforderungen
Qualifikation obliegt dem Betreiber. Dabei sind die Anforderungen der Normen DIN EN 60079-14 und DIN EN 60079-17 zu berücksichtigen. Siehe auch Betriebsanleitung "RVM/U- L4 Modul BASICS", Abschnitt 2.9 "Ver- antwortung des Betreibers" 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter... -
Seite 14: Persönliche Schutzausrüstung
2.6 Sicherheitseinrich- tungen Die Ausführung der Sicherheitseinrich- tungen ist in der Betriebsanleitung "RVM/U-L4 Modul BASICS" beschrieben. Der Betreiber hat sicher- zustellen, dass alle geltenden Bestim- mungen für explosionsgefährdete Bereiche erfüllt sind. 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter... -
Seite 15: Einsatzgebiete
Medium ist auf der Medien- 3.1.1 Außenbereich des liste (Abschnitt 3.1.5) aufgeführt Gerätes das Medium greift die medienbe- Das Gerät des Typs RVM/U-L4 rührenden Materialien des darf in Bereichen eingesetzt Gerätes nicht an und werden, in denen damit zu rechnen ist, dass eine explosions- das Gerät ist vom Hersteller für... -
Seite 16: Allgemeine Sicherheitshinweise Für Den Mechanischen Teil Des Gerätes
Rost und Leichtmetalle beschallten Stoff entzünden (z.B. Aluminium oder Magnesium) können, sind nicht erlaubt und beteiligt sind, sind nicht erlaubt müssen vom Betreiber ausge- und müssen vom Betreiber ausge- schlossen werden schlossen werden 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter... -
Seite 17: Kategorisierung Des Mechanischen Teils Des Strömungswäch- Ters
– die Zündtemperatur des Mediums und – die Zündtemperatur der das Gerät umgebenden Atmo- sphäre und – niedriger/gleich 120 °C Es obliegt der Verantwortung des Betreibers diese Bedingungen gleichzeitig zu erfüllen. 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter... - Seite 18 II 2G Ex h IIC T4, T5, – die Zündtemperatur des T6 Db Mediums und Außen: II 2G Ex h IIIC T135 – die Zündtemperatur der das °C, T100 °C, T80 °C Gb Gerät umgebenden Atmo- sphäre und 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter...
-
Seite 19: Medienliste
Biodiesel RME Rapsmethyl- (ASTME659-78) ester (1,2- Dichlorethan) Erdgas 575 - 640 Ethanol Stadtgas Gasgemisch 90 % Argon + 10 % CO Gasgemisch 96 % Argon + 4 % O Helium keine keine keine Luft Methane 16,5 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter... - Seite 20 AMMONIAK, WASSERFREI n-Heptan (hoch- rein) keine keine keine organische Salzlö- sung, Dichte 1,35 kg/l, 20 °C Peroxid keine keine keine RAF2 Raffinat 2 Salmiakgeist (25%) Schwefeldioxid keine keine keine Solvana 2000 (Uni- versalreiniger) Waschbenzin >200 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter...
-
Seite 21: Mitgeltende Dokumente
Medien ratur Untere Obere Wasser keine keine keine Wasser / Nitrit- Lösung Wasserstoffper- keine keine keine oxyd 50% (reinst) Wasserstoffpe- keine keine keine roxid 50 Gew.-%, Lsg. in Wasser Propan n-Butan 3.1.6 Mitgeltende Doku- mente 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter... - Seite 22 Einsatzgebiete Mechanischer Teil (Durchflussmesser ohne Grenzwertkontakte und elektrisches Zubehör) > Mitgeltende Dokumente 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter...
- Seite 23 Einsatzgebiete Mechanischer Teil (Durchflussmesser ohne Grenzwertkontakte und elektrisches Zubehör) > Mitgeltende Dokumente 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter...
-
Seite 24: Elektrischer Teil Des Gerätes (Grenzwertkontakte)
EPS 13 ATEX 1 596 U Die Grenzwertkontakte dürfen nur in Folgende Dokumente sind zu Verbindung mit einem Gerät des Typs beachten: RVM/U-L4, in Bereichen eingesetzt Herstellererklärung zum Einsatz der werden, in denen damit zu rechnen ist, explosionsgeschützten Schalteinheiten dass eine explosionsfähige Atmo- innerhalb eines Sicherheitskonzeptes sphäre aus Gas/Luft- oder Staub/Luft-... - Seite 25 Einsatzgebiete Elektrischer Teil des Gerätes (Grenzwertkontakte) > Mitgeltende Dokumente 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter...
- Seite 26 Einsatzgebiete Elektrischer Teil des Gerätes (Grenzwertkontakte) > Mitgeltende Dokumente 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter...
- Seite 27 Einsatzgebiete Elektrischer Teil des Gerätes (Grenzwertkontakte) > Mitgeltende Dokumente 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter...
- Seite 28 Einsatzgebiete Elektrischer Teil des Gerätes (Grenzwertkontakte) > Mitgeltende Dokumente 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter...
- Seite 29 Einsatzgebiete Elektrischer Teil des Gerätes (Grenzwertkontakte) > Mitgeltende Dokumente 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter...
- Seite 30 Einsatzgebiete Elektrischer Teil des Gerätes (Grenzwertkontakte) > Mitgeltende Dokumente 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter...
- Seite 31 Einsatzgebiete Elektrischer Teil des Gerätes (Grenzwertkontakte) > Mitgeltende Dokumente 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter...
- Seite 32 Einsatzgebiete Elektrischer Teil des Gerätes (Grenzwertkontakte) > Mitgeltende Dokumente 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter...
-
Seite 33: Betriebsdaten
0,99 W 596 U < 30 V 0,101 A 0,76 W Li = 0 Die Bauart dieser Komponente sowie die verschiedenen zulässigen Ausfüh- Ci = 0 rungen sind in der Anlage zu dieser Baumusterprüfbescheinigung festge- legt. 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter... - Seite 34 Tab. 2: Elektrische Daten - Staub < 12,1 V 0,250 A 0,75 W < 20 V 0,250 A 0,75 W < 25 V 0,250 A 0,75 W < 30 V 0,250 A 0,75 W Li = 0 Ci = 0 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter...
-
Seite 35: Kennzeichnung Der Schaltkontakte
Die Kennzeichnung der Komponente muss die folgenden Angaben enthalten: II 2G Ex ib IIC II 2D Ex ib IIIC Beispiele für die Kennzeichnung der Schaltkontakte: Abb. 2: Schaltkontakt mit Gerätestecker nach DIN 43650 (Form C) Abb. 3: Schaltkontakt mit Anschlusskabel 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter... -
Seite 36: Transport, Lagerung Und Verpackung
Transport, Lagerung und Verpackung Transport, Lagerung und Verpackung Transport, Verpackung und Lagerung in nicht explosionsgefährdeten Berei- chen sind in der Betriebsanleitung "RVM/U-L4 Modul BASICS", Kapitel 4, beschrieben. In explosionsgefährdeten Bereichen müssen, zusätzlich zu diesen Festle- gungen, alle für explosionsgefährdete Bereiche gültigen Sicherheits-, Unfall- verhütungs- und Umweltschutzvor-... -
Seite 37: Installation Und Erstinbetriebnahme
L4 Modul BASICS", Kapitel 5.9 „Kon- taktschutzmaßnahmen“ beschrieben. Es muss sichergestellt werden, dass Beim Einsatz der Geräte in explosions- das Gerät so installiert wird, dass es gefährdeten Bereichen dürfen nur vor Beschädigungen durch mechani- Kontaktschutzmaßnahmen ergriffen sche Krafteinwirkungen geschützt ist. 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter... - Seite 38 Installation und Erstinbetriebnahme Kontaktschutzmaßnahmen werden, die in Einklang mit allen gül- tigen Sicherheits- und Unfallverhü- tungsvorschriften für explosionsgefähr- deter Bereiche und mit den Festlegungen dieser Betriebsanleitung "RVM/U-L4 Modul ATEX" stehen. 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter...
-
Seite 39: Bedienung
Bedienung Bedienung Die Bedienung ist in der Betriebsanlei- tung "RVM/U-L4 Modul BASICS", Kapitel 6, beschrieben. Es sind alle Sicherheits- und Gefahrenhinweise der Betriebsanleitung "RVM/U-L4 Modul BASICS", Kapitel 6, zu beachten. Es müssen alle für den Einsatz in explosi- onsgefährdeten Bereichen gültigen Sicherheits-, Unfallverhütungs- und... -
Seite 40: Störungsbehebung
Störungsbehebung Störungsbehebung Die Vorgehensweise bei Störungen ist in der Betriebsanleitung "RVM/U-L4 Modul BASICS", Kapitel 7, beschrieben. Es sind alle Sicherheits- und Gefahrenhinweise der Betriebsan- leitung "RVM/U-L4 Modul BASICS", Kapitel 7, zu beachten. Zusätzlich müssen alle für den Einsatz in explosi- onsgefährdeten Bereichen gültigen... -
Seite 41: Wartung
9.1 Retouren 9.1.1 Retouren Antrag Für Rücksendungen, gleich aus wel- chem Grund, gilt die Retourenregelung von MEISTER in der jeweils letzten gültigen Fassung. Für Rücksen- dungen, die nicht der Retourenrege- lung entsprechen, kann MEISTER die Annahme zu Lasten des Versenders verweigern. -
Seite 42: Demontage Und Entsorgung
Die Demontage und Entsorgung ist in der Betriebsanleitung "RVM/U-L4 Modul BASICS", Kapitel 9, beschrieben. Es sind alle Sicherheits- und Gefahrenhinweise der Betriebsan- leitung "RVM/U-L4 Modul BASICS", Kapitel 9, zu beachten. Es müssen alle für den Einsatz in explosionsgefähr- deten Bereichen gültigen Sicherheits-, Unfallverhütungs- und Umweltschutz- vorschriften eingehalten werden. -
Seite 43: Technische Daten
Technische Daten Maßblatt Technische Daten 11.1 Maßblatt 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter... -
Seite 44: Allgemeine Angaben
L40006 RVM/U- 1/4" L40008 RVM/U- 1/4" L40012 RVM/U- 1/4" L4/06 RVM/U- 1/4" L40024 RVM/U- 1/4" L40034 RVM/U- 1/4" L4/2 RVM/U- 1/4" L4/3 Einbaumaße (mm) Gewicht RVM/U- 1/4" ca. 57 L40002 RVM/U- 1/4" ca. 57 L40006 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter... -
Seite 45: Ersatzteile
* NPT Gewinde auf Anfrage **Gewicht des Anschlußkabels, 2m ca. 80g 11.3 Ersatzteile Die folgende Ersatzteilzeichnung stellt beispielhaft den Aufbau eines Strömungs- wächters des Typs RVM/U-L4 ATEX dar. Je nach Typ kann der tatsächliche Aufbau variieren. 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter... - Seite 46 Technische Daten Ersatzteile Anzahl Bezeichnung Gewindering (Eingang) Gerätekörper Schwebekörper mit Magneten Feder Gewindering (Ausgang) Zylinderstift Schaltkontakt (ATEX) mit Gerätestecker Steckerdose (ATEX) mit Dichtung Befestigungsschraube (Steckerdose) Feststellschraube (Schaltkontakt) 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter...
-
Seite 47: Anhang
Atmo- sphäre vorliegt. Die Verwendung von Stahlwerkzeugen jeglicher Art ist in Zone 1 verboten, wenn Explosionsgefahr durch Stoffe der Explosionsgruppe IIC (nach IEC/TR3 60079-20) (z.B. Acetylen, Wasserstoff) gegeben ist. 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter... -
Seite 48: Index
Gerätegruppe ....24 Gerätekategorie ... . . 24 Schutzausrüstung ... . 14 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter... - Seite 49 Temperaturklasse innen: T4, T5, Zündschutzart ....24 T6, außen: T4, T5, T6 ..18 04.05.2020 RVM/U-L4 Modul ATEX Strömungswächter...
