Multialert ® mini
Bedienungsanleitung
3.3.3.

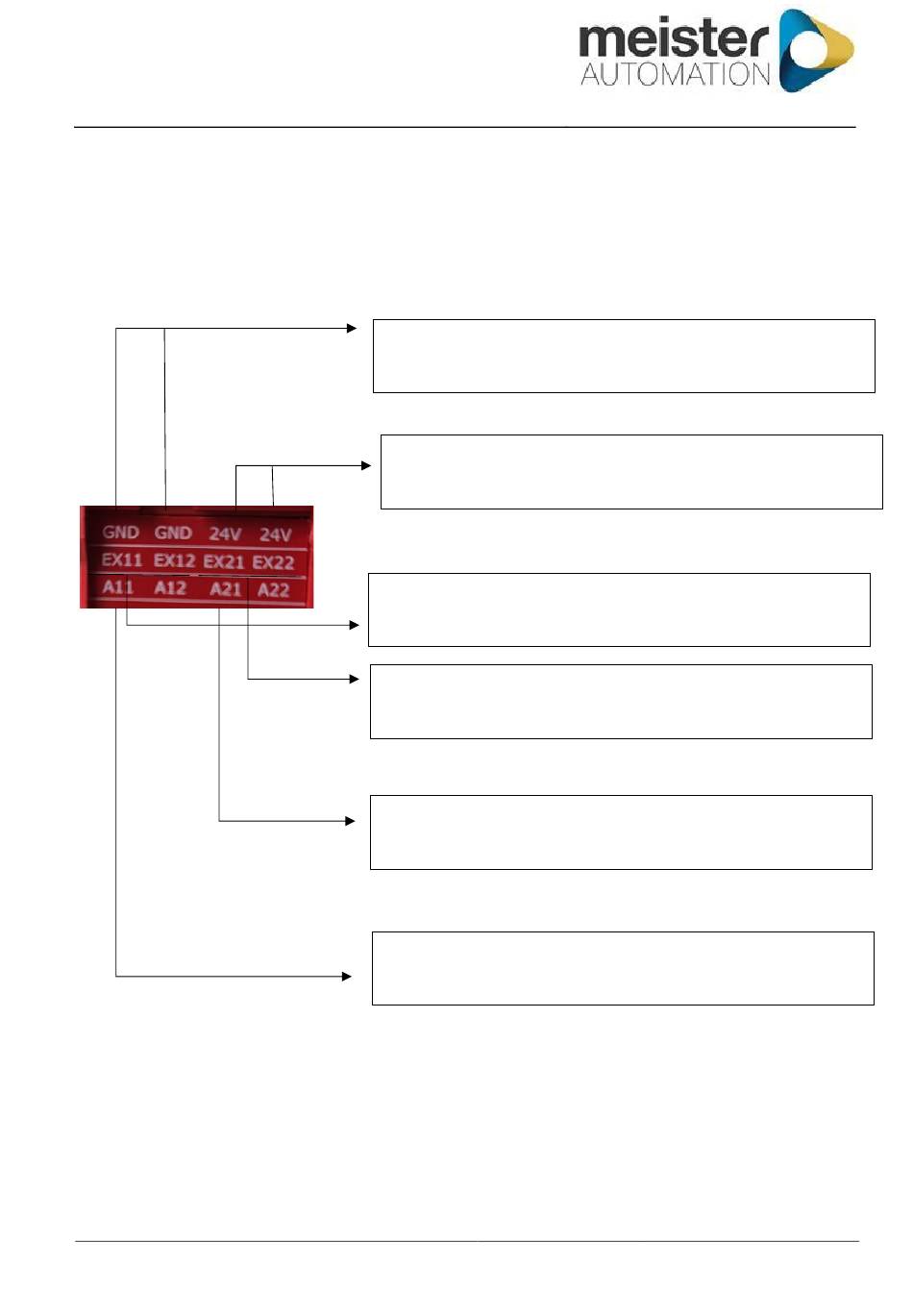

Anschlüsse oberer Teil
Bild 7
Bedienungsanleitung_Multialert Mini Version 1.3_REV9
Versorgung Masse Anschluss intern gebrückt
Anschluss 1x GND
Versorgung 24V DC-Anschluss intern gebrückt
Anschluss 1x 24V
Externer Rauchmelder EX1 Kontakt 1 / 2 (NC)
Kontakte EX11 / EX 12
Externer Rauchmelder EX2 Kontakt 3 / 4 (NC)
Kontakte EX21 / EX 22
AMFE 2 Anschluss 1
AMFE 2 Anschluss 2
AMFE 1 Anschluss 1
AMFE 1 Anschluss 2
Stand 25.07.2024
A21 Kontakt 3
A22 Kontakt 4
A11 Kontakt 1
A12 Kontakt 2
Seite
19 / 41
