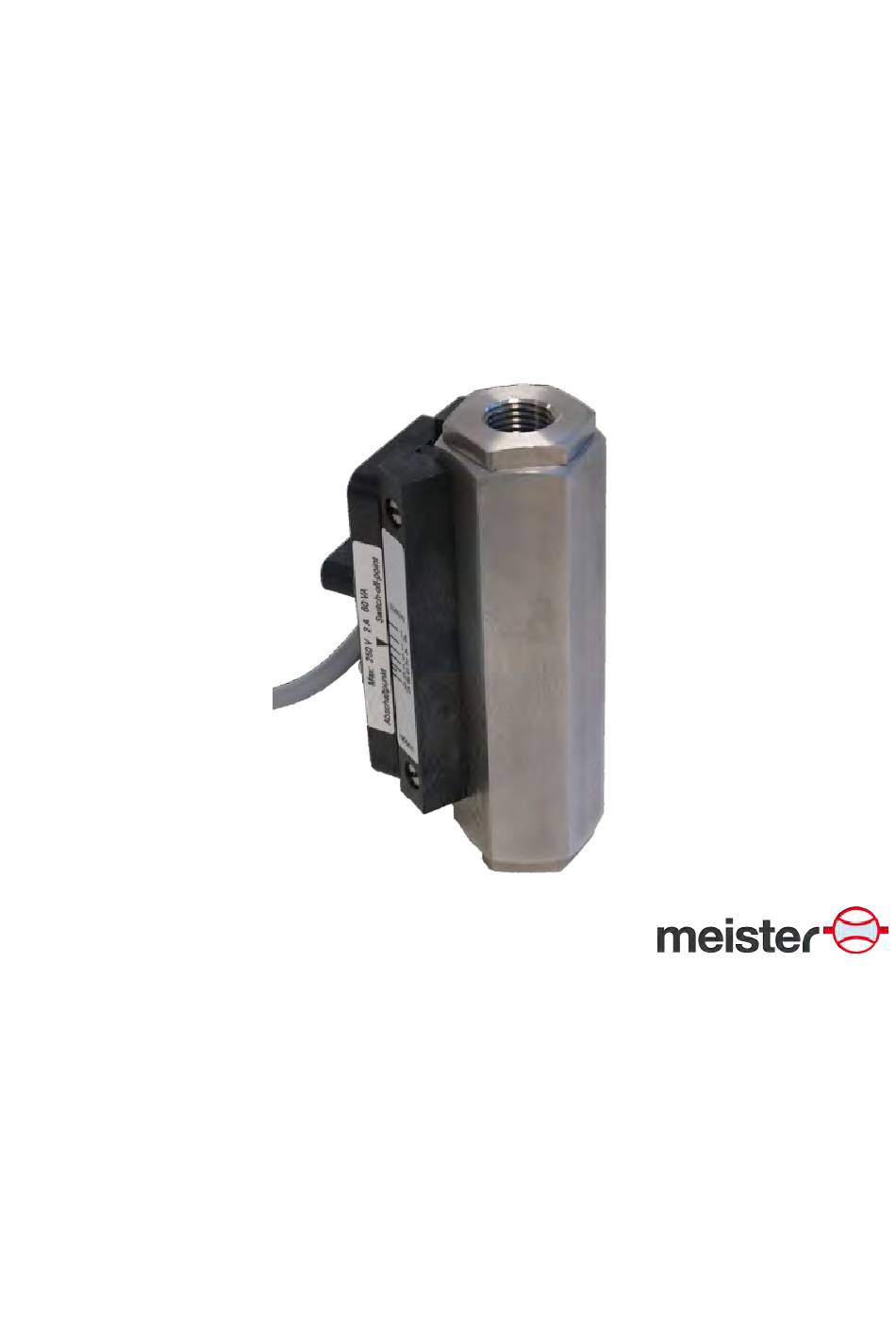

- Seite 1 Betriebsanleitung RVM/U-2 30x70 Modul ATEX Strömungswächter Strömungswächter für den Einsatz in explosionsgefährdeten Berei- chen Serie RVM/U-2 30x70 Typ RVM/U-2/02 bis RVM/U-2/30 Vor Beginn aller Arbeiten Anleitung lesen!
- Seite 2 Germany Telefon: +49 6096 9720 - 0 Telefax: +49 6096 9720 - 30 E-Mail: sales@meister-flow.com Internet: www.meister-flow.com RVM/U-2 30x70 Modul ATEX, 2, de_DE Diese Anleitung wurde erstellt von: Meister Strömungstechnik GmbH Technische Änderungen vorbehalten © Meister Strömungstechnik GmbH 2019 04.05.2020...
- Seite 3 Erfahrungen zusammenge- Das Urheberrecht liegt beim Hersteller. stellt. Der Hersteller übernimmt keine © Meister Strömungstechnik GmbH Haftung für Schäden aufgrund: Im Gewerbegebiet 2 Nichtbeachtung aller Angaben dieser Anleitung 63831 Wiesen Nichtbestimmungsgemäßer Ver- Deutschland wendung 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 4 3.1.6 Mitgeltende Dokumente..............22 3.2 Elektrischer Teil des Gerätes (Grenzwertkontakte)......25 3.2.1 Kategorisierung des elektrischen Teils des Strömungswächters (Grenzwertkontakte)............... 25 3.2.2 Mitgeltende Dokumente..............25 Betriebsdaten................... 35 4.1 Betriebsdaten mechanischer Teil des Gerätes........35 4.2 Betriebsdaten Schalteinheiten............35 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 5 Bedienung....................40 Störungsbehebung.................. 41 Wartung..................... 42 9.1 Retouren ................... 42 9.1.1 Retouren Antrag................42 Demontage und Entsorgung..............43 Technische Daten..................44 11.1 Maßblatt................... 44 11.2 Allgemeine Angaben................ 45 11.3 Ersatzteile..................47 Anhang...................... 49 Index......................50 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 6 Erfahrungen interessiert, die sich aus Der Strömungswächter RVM/U-2 der Anwendung ergeben und die für 30x70 überwacht den kontinuierlichen die Verbesserung unserer Produkte Durchfluss von Flüssigkeiten. Er ist wertvoll sein können. ausgelegt für den Einbau in Rohrlei- tungen. 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 7 Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird. 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 8 Betrieb hervor. mäße Verwendung konzipiert und kon- struiert. Der Strömungswächter dient aus- schließlich zur Überwachung von kon- tinuierlichen Durchflüssen von Flüssig- keiten. Die Einsatzgebiete werden in Kapitel 3 dieser Anleitung spezifiziert. 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 9 Strömungswächter nur Zur bestimmungsgemäßen Verwen- innerhalb der angegebenen dung gehört auch die Einhaltung aller Leistungsgrenzen ver- Angaben der Betriebsanleitung wenden "RVM/U-2 30x70 Modul BASICS" und – Strömungswächter keinen "RVM/U-2 30x70 Modul ATEX". starken Temperatur- schwankungen aussetzen Jede über die bestimmungsgemäße –...
- Seite 10 Betriebsanleitung "RVM/U-2 systemen und Kompo- 30x70 Modul ATEX" und alle Sicher- nenten liegt in der heitshinweise in der Betriebsanleitung Verantwortung des Betrei- "RVM/U-2 30x70 Modul BASICS" zu bers. beachten. – Die möglichen Auswir- kungen im Falle einer Explosion müssen vom Betreiber berücksichtigt...
- Seite 11 – Gefährliche Aufla- dungen von nichtleitfä- higen Teilen und Stoffen, einschließlich von Feststoffen, Flüs- sigkeiten und Stäuben müssen vermieden werden. – Zündfähige Entla- dungen müssen aus- geschlossen werden. 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 12 Betreiber ausgeschlossen zünden können, sind nicht werden. erlaubt und müssen vom Betreiber ausgeschlossen – Elektromagnetische Wellen werden. im Bereich der Frequenzen von 10 bis 3×10 Hz, wie sie im Umkreis von Funk- sendestellen oder Hochfre- 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 13 Gefahren, die schwere spezifischen Vorschriften beachten. Verletzungen und erhebliche Sachschäden verursachen können. – Alle Tätigkeiten nur durch dafür qualifiziertes Per- sonal durchführen lassen – Unqualifiziertes Personal von den Gefahrenberei- chen fernhalten 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 14 Bereichen geeignet und zugelassen ist. 2.6 Sicherheitseinrich- tungen Die Ausführung der Sicherheitseinrich- tungen ist in der Betriebsanleitung "RVM/U-2 30x70 Modul BASICS" beschrieben. Der Betreiber hat sicher- zustellen, dass alle geltenden Bestim- mungen für explosionsgefährdete Bereiche erfüllt sind. 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 15 Prozesse inner- halb des Durchflussmessers / Strömungswächters sind nicht erlaubt und müssen vom Betreiber ausgeschlossen werden. Das Eindringen von Fremdmateri- alien, die Funken erzeugen können, ist nicht erlaubt und muss vom Betreiber ausgeschlossen werden. 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 16 Rost und Leichtmetalle beschallten Stoff entzünden (z.B. Aluminium oder Magnesium) können, sind nicht erlaubt und beteiligt sind, sind nicht erlaubt müssen vom Betreiber ausge- und müssen vom Betreiber ausge- schlossen werden. schlossen werden. 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 17 – die Zündtemperatur des Mediums und – die Zündtemperatur der das Gerät umgebenden Atmo- sphäre und – niedriger/gleich 100 °C Es obliegt der Verantwortung des Betreibers, diese Bedingungen gleichzeitig zu erfüllen. 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 18 Explosionsgeschützte Schaltkont- sein als: akte mit Baumusterprüfung: – die Zündtemperatur des PTB 03 ATEX 2154 X Mediums und II 2 G Ex mb IIC T5 Gb II 2 D Ex tb IIIC T100 °C Db 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 19 Es obliegt der Verantwortung des Betreibers, diese Bedingungen gleichzeitig zu erfüllen. Die minimale Umgebungstem- peratur für ein Gerät mit diesen Grenzwertkontakten muss höher/ gleich - 20 °C sein. EPL (Equipment Protection Level): Gb (Gas), Db (Staub) 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 20 Rapsmethyl- (ASTME659-78) ester (1,2- Dichlorethan) Erdgas 575 - 640 Ethanol Stadtgas Gasgemisch 90 % Argon + 10 % CO Gasgemisch 96 % Argon + 4 % O Helium keine keine keine Luft Methane 16,5 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 21 WASSERFREI n-Heptan (hoch- rein) keine keine keine organische Salzlö- sung, Dichte 1,35 kg/l, 20 °C Peroxid keine keine keine RAF2 Raffinat 2 Salmiakgeist (25%) Schwefeldioxid keine keine keine Solvana 2000 (Uni- versalreiniger) Waschbenzin >200 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 22 Untere Obere Wasser keine keine keine Wasser / Nitrit- Lösung Wasserstoffper- keine keine keine oxyd 50% (reinst) Wasserstoffpe- keine keine keine roxid 50 Gew.-%, Lsg. in Wasser Propan n-Butan 3.1.6 Mitgeltende Doku- mente 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 23 Einsatzgebiete Mechanischer Teil (Durchflussmesser ohne Grenzwertkontakte und elektrisches Zubehör) > Mitgeltende Dokumente 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 24 Einsatzgebiete Mechanischer Teil (Durchflussmesser ohne Grenzwertkontakte und elektrisches Zubehör) > Mitgeltende Dokumente 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 25 3.2.2 Mitgeltende Doku- Die Grenzwertkontakte dürfen nur in mente Verbindung mit einem Gerät des Typs Die elektrischen Grenzwertkontakte RVM/U-2 30x70, in Bereichen einge- wurden einer Baumusterprüfung unter- setzt werden, in denen damit zu zogen rechnen ist, dass eine explosionsfä- hige Atmosphäre aus Gas/Luft- oder...
- Seite 26 Rechtsverbindliche Unterschrift der befugten Person Rosemarie Mill MEISTER Im Gewerbegebiet 2 info@meister-flow.com Geschäftsführer STRÖMUNGSTECHNIK D-63831 Wiesen Rosemarie Mill, Peter Becker www.meister-flow.de GMBH +49 6096 97200 HRB 3866 AG Aschaffenburg USt-ld DE 132094368 Fax +49 6096 972030 204 25160274 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 27 Einsatzgebiete Elektrischer Teil des Gerätes (Grenzwertkontakte) > Mitgeltende Dokumente 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 28 Einsatzgebiete Elektrischer Teil des Gerätes (Grenzwertkontakte) > Mitgeltende Dokumente 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 29 Einsatzgebiete Elektrischer Teil des Gerätes (Grenzwertkontakte) > Mitgeltende Dokumente 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 30 Ex-Schutz-Kontakte nach ATEX 2154 X Sicherheitstechnische Daten Typ SEM-A (Wechsler) + SEM-E (Schließer) Hersteller: Meister Strömungstechnik GmbH / Im Gewerbegebiet 2 / D-63831 Wiesen EN 60079-0: 2018 / EN 60079-18:2015 / EN 60079-18/A1:2018 / EN 60079-31:2014 Typ SEM – A… CE 0102 max. Umgebungstemperatur 75 °C Typ SEM –...
- Seite 31 60 W Max. 90 °C 90 °C 75 °C 75 °C Umgebungstemperatur Das Gerät darf nicht in Bereichen betrieben werden, in denen eine elektrostatische Aufladung des Kunststoffgehäuses wahrscheinlich ist. Seite Veröffentlichung: 03.09.2018 2 von 4 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 32 Lösen der Fixierungsschrauben, inexakter Schaltpunkt oder Kabelbruch. Die Schalteinheit darf nicht in Maschinen, Anlagen oder medizinischen Apparaturen Verwendung finden, falls im Störungsfall Personen, Tiere oder Sachen Schaden erleiden können. Seite Veröffentlichung: 03.09.2018 3 von 4 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 33 Die Explosionsschutzsicherheit kann erhöht werden, wenn die Schalteinheit an einen eigensicheren Stromkreis angeschlossen wird wie bspw. bei der Verwendung eines Trennschaltgerätes mit eigensicherem Eingangsstromkreis, wobei Trennschaltverstärker außerhalb explosionsgefährdeten Bereiches zu errichten ist. Wiesen, 03.09.2018 Seite Veröffentlichung: 03.09.2018 4 von 4 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 34 �son Rosemane Mill MEISTER Im Gewerbegebiet 2 Geschäftsführer info@meister-fiow.com STRÖMUNGSTECHNIK D-63831 Wiesen Rosemarie Mill, Peter Becker www.meister-flow.de GMBH +49 6096 97200 HRB 3866 AG Aschaffenburg Fax +49 6096 972030 USt-ld DE 132094368 204 25160274 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 35 Betriebsdaten der explosionsge- schützten Schalteinheit mit Baumus- terprüfung (PTB 03 ATEX 2154 X). Nachfolgende Grenzwerte dürfen zu keinem Zeitpunkt, auch nicht kurz- zeitig, überschritten werden: Tab. 1: Schließer, SEM-E (T6) Maximale 250 V Betriebsspan- nung 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 36 3 VA Maximale 75 °C Umgebungs- temperatur des Schaltkontakts Tab. 4: Wechsler, SEM-A (T5) Maximale 250 V Betriebsspan- nung Maximaler Schaltstrom Maximale 30 VA Schaltleistung Mindestlast 3 VA Maximale 90 °C Umgebungs- temperatur des Schaltkontakts 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 37 Umweltschutzvor- schriften eingehalten werden. Verpackungsvorgänge (Einpacken / Auspacken) dürfen nur außerhalb der explosionsgefährdeten Bereiche durchgeführt werden. GEFAHR! Lebensgefahr durch Verpa- ckungsvorgänge in explosi- onsgefährdeten Bereichen Verpackungsvorgänge dürfen nur außerhalb explosionsgefährdeter Bereiche durchgeführt werden. 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 38 Explosionsgefahr durch Stoffe Rohrleitung muss sichergestellt der Explosionsgruppe IIC (nach werden, dass die Erdung des Gerätes IEC/TR3 60079-20) (z.B. Acetylen, über die Rohrleitung erfolgt, so dass Wasserstoff) gegeben ist. keine gefährlichen Potentialdifferenzen auftreten können. 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 39 Geräte in explosionsgefährdeten Bereichen dürfen nur Kontaktschutz- maßnahmen ergriffen werden, die in Einklang mit allen gültigen Sicherheits- und Unfallverhütungsvorschriften für explosionsgefährdeter Bereiche und mit den Festlegungen dieser Betriebs- anleitung "RVM/U-2 30x70 Modul ATEX" stehen. 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 40 Bedienung Bedienung Die Bedienung ist in der Betriebsanlei- tung "RVM/U-2 30x70 Modul BASICS", Kapitel 6, beschrieben. Es sind alle Sicherheits- und Gefahrenhinweise der Betriebsanleitung "RVM/U-2 30x70 Modul BASICS", Kapitel 6, zu beachten. Es müssen alle für den Ein- satz in explosionsgefährdeten Berei- chen gültigen Sicherheits-, Unfallver-...
- Seite 41 Es sind alle Sicherheits- und Gefahrenhinweise der Betriebsan- leitung "RVM/U-2 30x70 Modul BASICS", Kapitel 7, zu beachten. Zusätzlich müssen alle für den Einsatz in explosionsgefährdeten Bereichen gültigen Sicherheits-, Unfallverhü- tungs- und Umweltschutzvorschriften eingehalten werden. 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 42 Wartung Retouren > Retouren Antrag Wartung Die Wartung ist in der Betriebsanlei- tung "RVM/U-2 30x70 Modul BASICS", Kapitel 8, beschrieben. Es sind alle Sicherheits- und Gefahrenhinweise der Betriebsanleitung "RVM/U-2 30x70 Modul BASICS", Kapitel 8, zu beachten. Zusätzlich müssen alle für den Einsatz in explosionsgefährdeten...
- Seite 43 Lebensgefahr durch Demon- tage in explosionsgefähr- deten Bereichen – Demontage darf nur außer- halb explosionsgefährdeter Bereiche ausgeführt werden – Demontage in explosions- gefährdeten Bereichen darf nur durchgeführt werden, wenn keine explosionsfä- hige Atmosphäre vorliegt 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 44 Technische Daten Maßblatt Technische Daten 11.1 Maßblatt 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 45 1/4" RVM/U-2/02 3/8" 118,6 1/2" 1/4" RVM/U-2/06 3/8" 118,6 1/2" 1/4" RVM/U-2/1 3/8" 118,6 1/2" 1/4" RVM/U-2/3 3/8" 118,6 1/2" 1/4" RVM/U-2/7 3/8" 118,6 1/2" 1/4" RVM/U-2/13 3/8" 118,6 1/2" RVM/U-2/20 1/2" RVM/U-2/30 1/2" 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 46 3/8" 27,7 31,2 38,9 ca. 51 1/2" 31,2 38,9 ca. 51 RVM/U-2/20 1/2" 31,2 38,9 ca. 51 RVM/U-2/30 1/2" 31,2 38,9 ca. 51 * NPT Gewinde auf Anfrage **Gewicht des Anschlußkabels, 2m ca. 80g 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 47 Technische Daten Ersatzteile 11.3 Ersatzteile Die folgende Ersatzteilzeichnung stellt beispielhaft den Aufbau eines Strömungs- wächters des Typs RVM/U-2 30x70 ATEX dar. Je nach Typ kann der tatsächliche Aufbau variieren. Anzahl Bezeichnung Verschraubung (Eingang) O-Ring (Dichtung) Gerätekörper Schwebekörper 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 48 Technische Daten Ersatzteile Anzahl Bezeichnung Magnet Feder Gewindering (Ausgang) Verschraubung (Ausgang) Führungsleiste Befestigungsschraube (Führungsleiste) Schaltkontakt mit Kabel Unterlegscheibe Feststellschraube (Schaltkontakt) 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
- Seite 49 Atmo- sphäre vorliegt. Die Verwendung von Stahlwerkzeugen jeglicher Art ist in Zone 1 verboten, wenn Explosionsgefahr durch Stoffe der Explosionsgruppe IIC (nach IEC/TR3 60079-20) (z.B. Acetylen, Wasserstoff) gegeben ist. 04.05.2020 RVM/U-2 30x70 Modul ATEX Strömungswächter...
