Multialert ® mini
Bedienungsanleitung

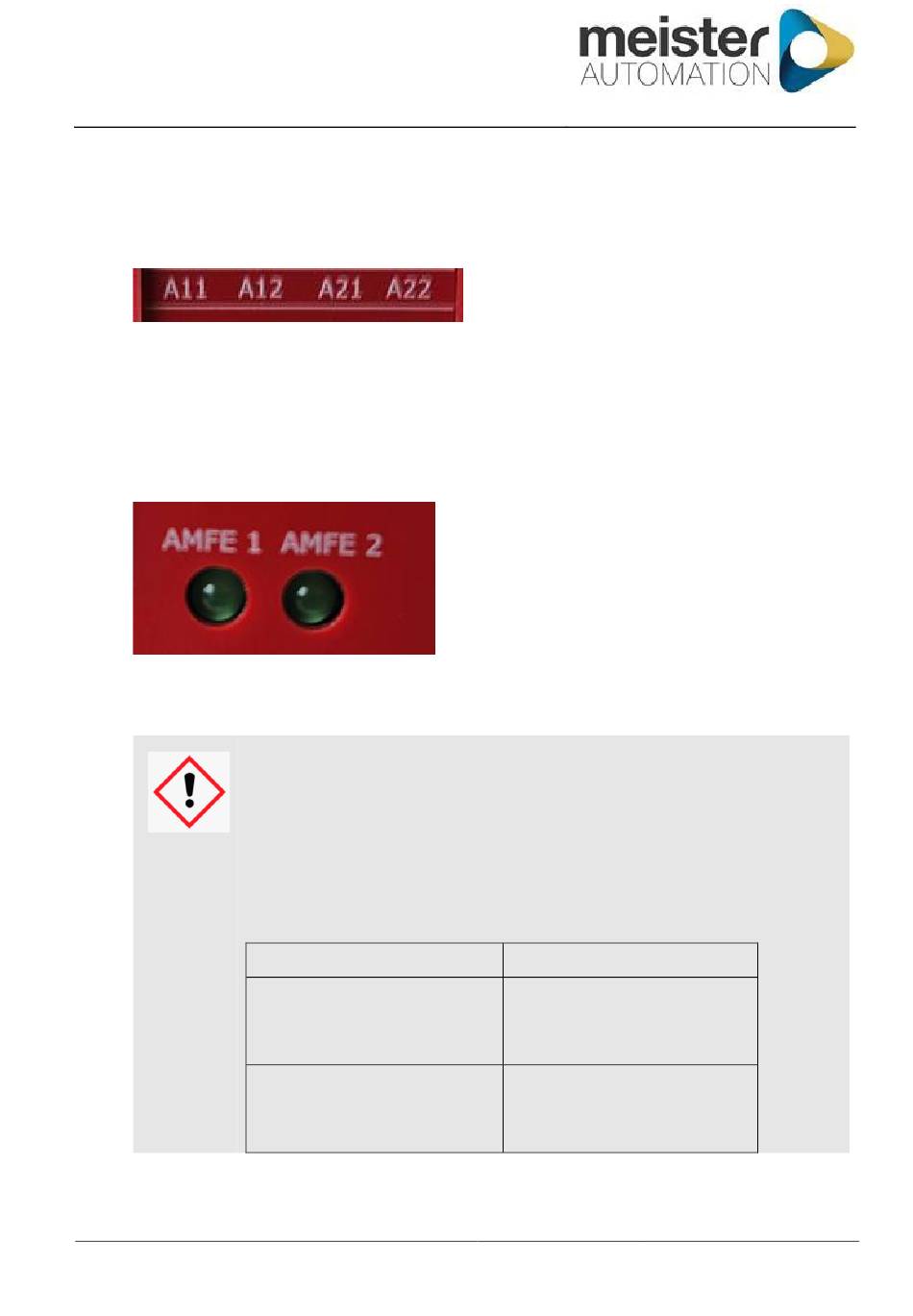

3.4.6. AMFE-Anschluss am Multialert ® mini
Bild 18
AMFE 1 wird an A11 und A12 kontaktiert und auf dem Multialert Mini signalisiert AMFE1
AMFE 2 wird an A21 und A22 kontaktiert und auf dem Multialert Mini signalisiert AMFE 2
Bild 19
Es müssen immer alle 2x2 AMFEN Kontakte belegt werden
Für die Funktion des Multialert ® mini müssen beide A1 und A2 Schnittstellen
mit den Kontakten A11- A12 und A21- A22 belegt sein.
Steht nur 1 AMFE zur Verfügung werden die Kontakte A11 mit A12 oder A21 mit
A22 mit einer bei Meister- Automation GmbH bestellbaren speziellen Sicherung
versehen.
Mögliche Kombinationen sind möglich:
Bedienungsanleitung_Multialert Mini Version 1.3_REV9
AMFE 1
AMFE 1
Feinsicherung
(G -Sicherungseinsatz FF
100mA / 250 V)
AMFE 2
Feinsicherung
(G-Sicherungseinsatz FF
100mA / 250 V)
AMFE 2
Stand 25.07.2024
Seite
26 / 41
