Multialert ® mini
Bedienungsanleitung
3.4.2. Rauchschalter anschließen
(siehe Schaltplan)

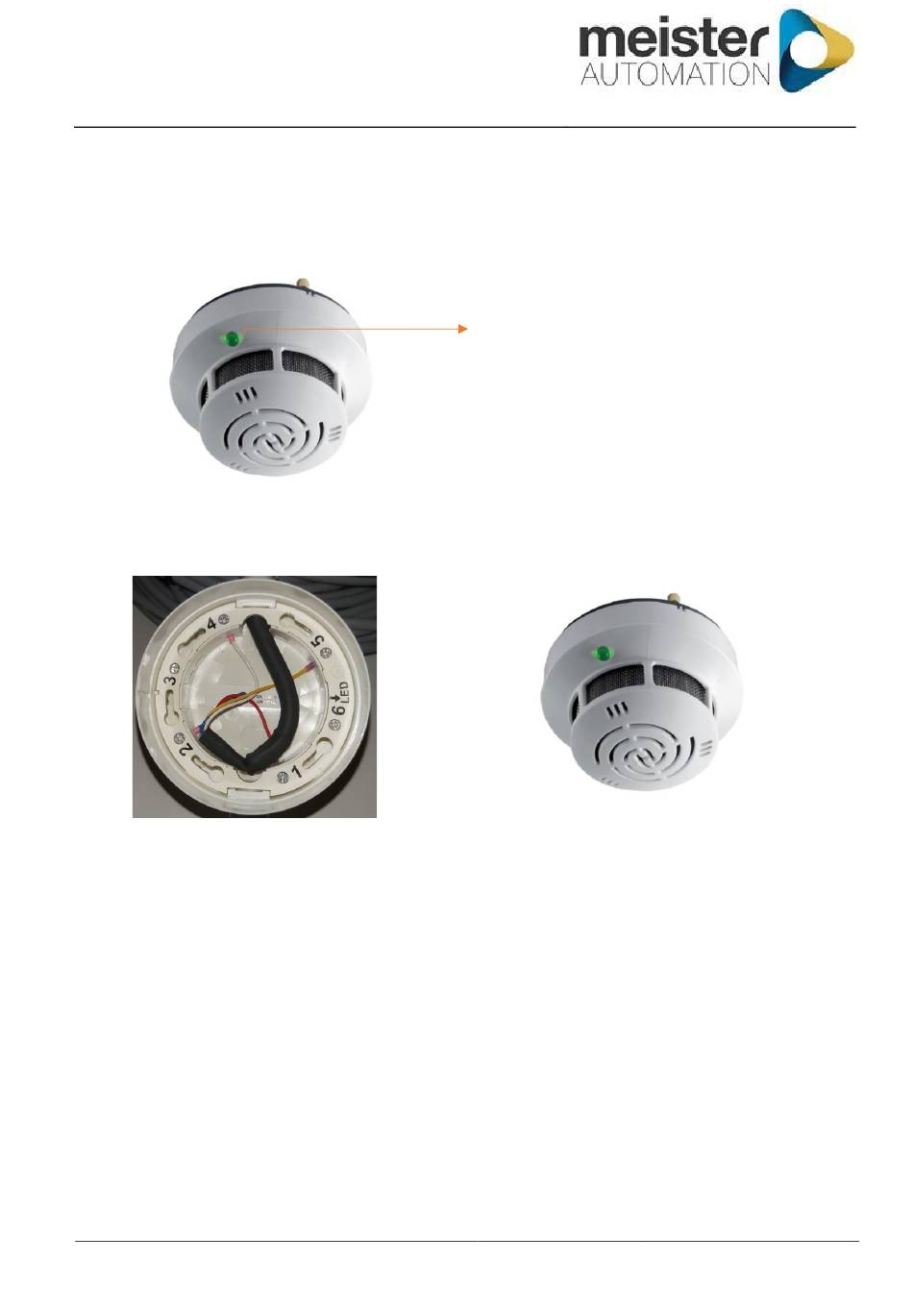

Bild 10
Art. no. Sockel 1006010000490
Bild 11
Rauchschalter wird durch eine Drehbewegung aus der Montageeinheit genommen, auf [Bild 11]
sieht man die Anschlüsse und Montage Einheit.
Anschluss 1 → 24V
Anschluss 2 → GND
Die Anschlüsse 4 und 5 sind der NC / Normaly Closed Kontakt des Rauschalters.
Auf [Bild 12] ist die Auslöse Einheit des Rauchschalters zu sehen
Die Montageeinheit wird an ihren vorgedachten Platz montiert und nach Schaltplan verdrahtet.
Das andere Kabelende wird wie vorher beschrieben an 24 V DC als Versorgung gelegt. Die
Kontakte 4 und 5 des Rauchschalters (der Schaltkontakt NC [Normaly Closed]) werden laut
Schaltplan an den Multialert mini auf EX 11 und EX12 für Rauchschalter 1 und /oder EX 21 und
EX 22 für Rauschalter 2 gelegt.
Bedienungsanleitung_Multialert Mini Version 1.3_REV9
Allgemeine Infos Rauchmelder:
Meldeleuchte signalisiert den Zustand
Grün: Rauchschalter aktiv im OK Zustand
Rot:
Rauchschalter aktiv im ausgelösten Zustand
ART no. Rauchschalter 1006010000489
Bild 12
Der
Stand 25.07.2024
Seite
22 / 41
