Multialert ® mini
Bedienungsanleitung

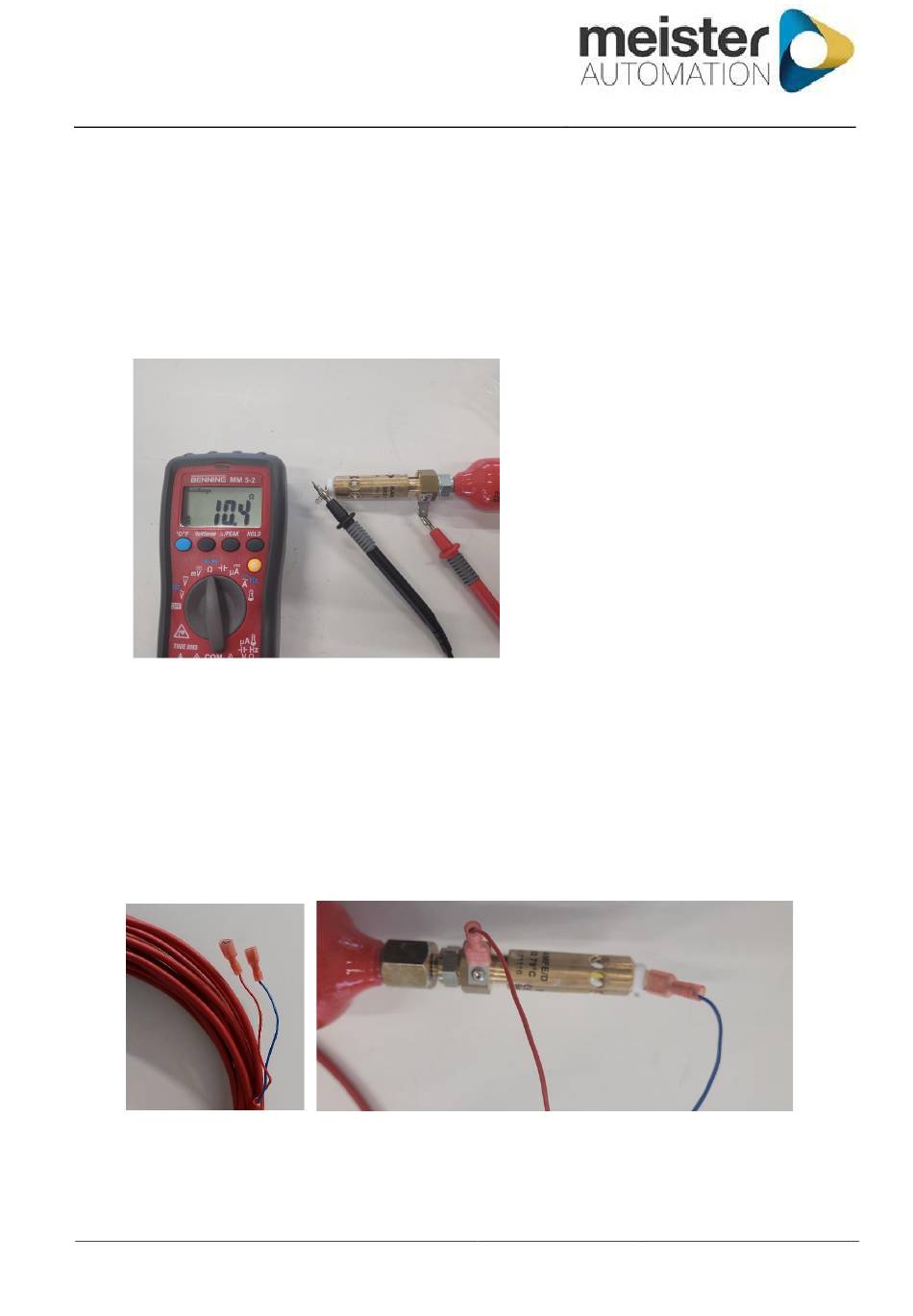

3.4.4. Überprüfung der R-AMFE Funktion
Die Rückmeldefunktion der R-AMFE wird durch eine leitende Schicht auf der Glasampulle in der
Auslöseeinheit erreicht. Mithilfe eines Multimeters oder auch einem anderen geeigneten Messgerät
kann der leitende Durchgang zwischen den beiden Kontakten der Auslöseeinheit überprüft werden.
Der Widerstandswert liegt bei ca. 9 Ohm .
Grenzwerte 8 Ohm bis 14 Ohm
Der Durchgang vor der Installation muss gewährleistet sein. Siehe Bild 15
Sollte dies nicht der Fall sein, wenden Sie sich bitte an Meister Automation GmbH!
3.4.5. R-AMFEN elektrisch anschließen
Für den Anschluss wird ein Brandmeldekabel verwendet. Um die Verbindung mit der R-AMFE
herzustellen, empfehlen sich handelsübliche Kabelschuhe am Brandmeldekabel. [Bild 16,17].
Informationen zum elektrischen Anschluss sind dem Schaltplan zu entnehmen.
(Siehe Stückliste Schaltplan)
Bild 16
Bedienungsanleitung_Multialert Mini Version 1.3_REV9
Bild 17
Bild 15
Stand 25.07.2024
Seite
25 / 41
