1
6
5
1
23
16
14
4
32 24 22
15
27
28
29
7

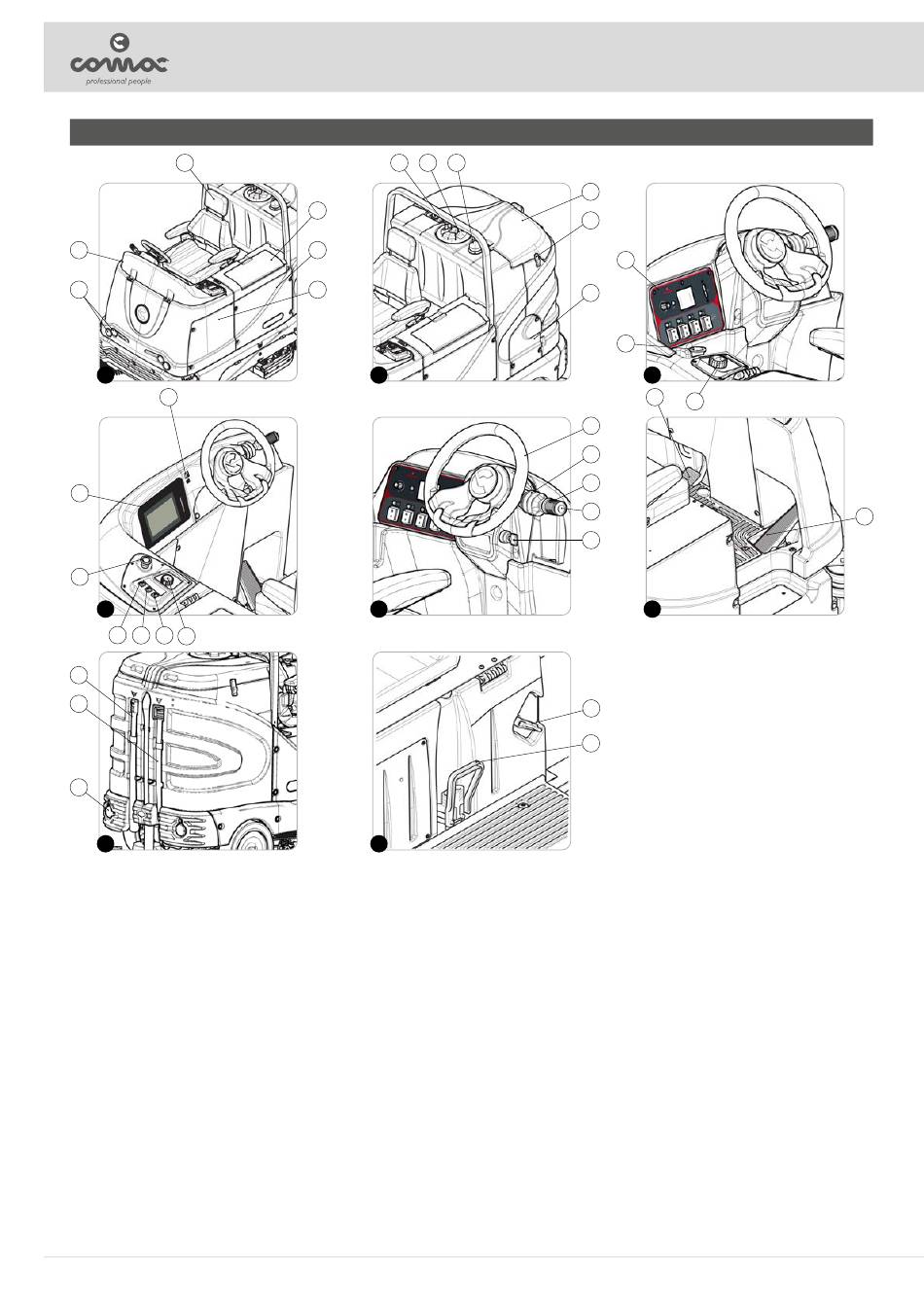

Die Hauptbestandteile der Maschine sind:
1. Sitz
2. Deckel für Ablagefach, oder für das Fach der Flüssigkeitssauglanze,
wenn die Maschine mit dieser Vorrichtung ausgestattet ist
3. Batteriefachgehäuse
4. Gehäuse der Elektroanlagen-Schalttafel
5. Frontscheinwerfer
6. Instrumentenbrettgehäuse
7. Schwimmer-Kit für Dauereinsatz (optional)
8. Wasserfüllverschluss
9. Blinkleuchte
10. Tankdeckel
11. Feststellhaken Tankdeckel
12. Saugmotorengehäuse
13. Bedientafel (gültig für Essential-Ausführungen)
14. Notstopptaste
15. Arbeitsprogrammwahlschalter (Drive Select)
16. Bedientafel (gültig für Bright-Ausführungen)
17. Lenker
18. Hebel für Fahrtrichtungswahl
19. Drehknauf Vorwärtsgeschwindigkeit
20. Hupentaste
21. Schlüsselhauptschalter
HAUPTBESTANDTEILE DER MASCHINE
7
8
9
2
3
4
2
5
8
6
10
11
13
12
14
3
25
17
18
19
20
21
6
30
31
22. Steuerungstaste Sauglanzenkit zum Aufsaugen von Flüssigkeiten
(gültig für die Essential-Ausführungen)
23. Steuerungstaste Wartungsbeleuchtung
24. Steuerungstaste Sprühpistolensatz (gültig für die Essential-
Ausführungen)
25. Betriebsbremspedal
26. Vorwärtsgangpedal
27. Ablaufschlauch Reinigungslösungsfach
28. Ablaufschlauch Wiederverwertungslösungsfach
29. Hintere Scheinwerfer
30. Einstellhebel für Reinigungslösungsdurchfluss (gültig für die
Bright-Ausführungen)
31. Batterieverbinder
32. Steuertaste Aktivierung Kehraggregat (gültig für die Essential-
Ausführungen)
15
26
