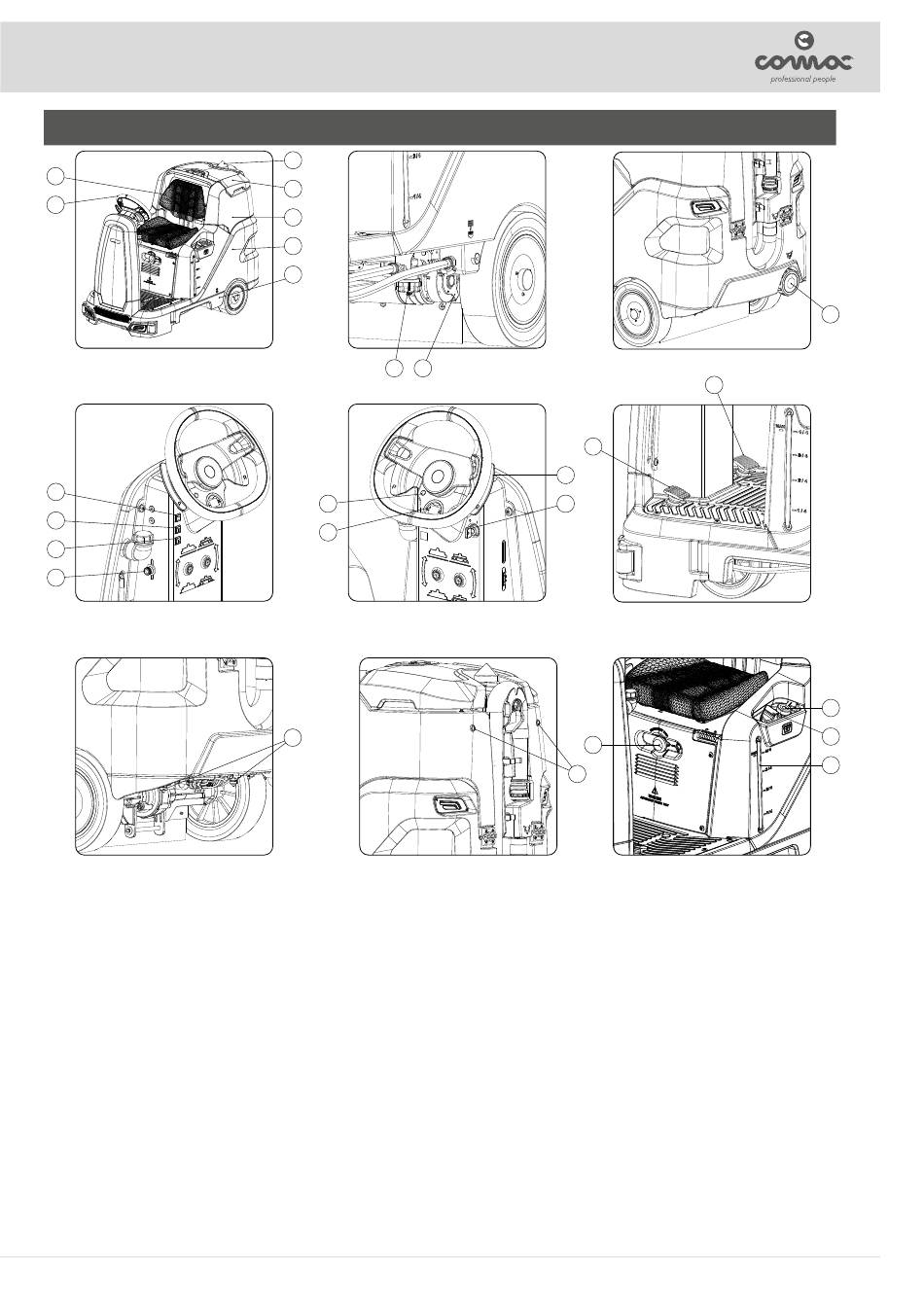

ANORDNUNG DER HAUPTBESTANDTEILE DER MASCHINE

1
2
11
12
13
14
Die Hauptbestandteile der Maschine sind:
1. Bedienersitz.
2. Lenker.
3. Blinkleuchte.
4. Schmutzwassertankdeckel.
5. Schmutzwassertank.
6. Desinfektionslösungstank.
7. Seitenfach.
8. Wasseranlagenfilter.
9. Hebel zum Aktivieren - Deaktivieren der Elektrobremse.
10. Verschluss des Ablaufschachts des Desinfektionslösungstanks.
11. Hupentaste.
12. Steuerschalter für das obere Sprühsystem.
3
4
5
6
7
8 9
15
16
21
13. Steuerschalter des unteren Sprühsystems.
14. Einstellknauf für Desinfektionslösungsventil.
15. Diagnose Warn-LED.
16. Betriebsstunden – Batterieladestandanzeige.
17. Hebel zum Aktivieren - Deaktivieren des Rückwärtsgangs.
18. Hauptschlüsselschalter.
19. Betriebsbremspedal.
20. Gangpedal.
21. Zerstäuberdüsen für den Boden.
22. Zerstäuberdüsen für die Umgebung.
23. Notstopptaste.
24. Schnellbefüllungsschlauch Desinfektionslösungstank.
25. Dosierverschluss für Desinfektionslösungstank.
26. Füllstandschlauch des Desinfektionslösungstanks.
11
20
19
17
18
23
22
10
24
25
26
