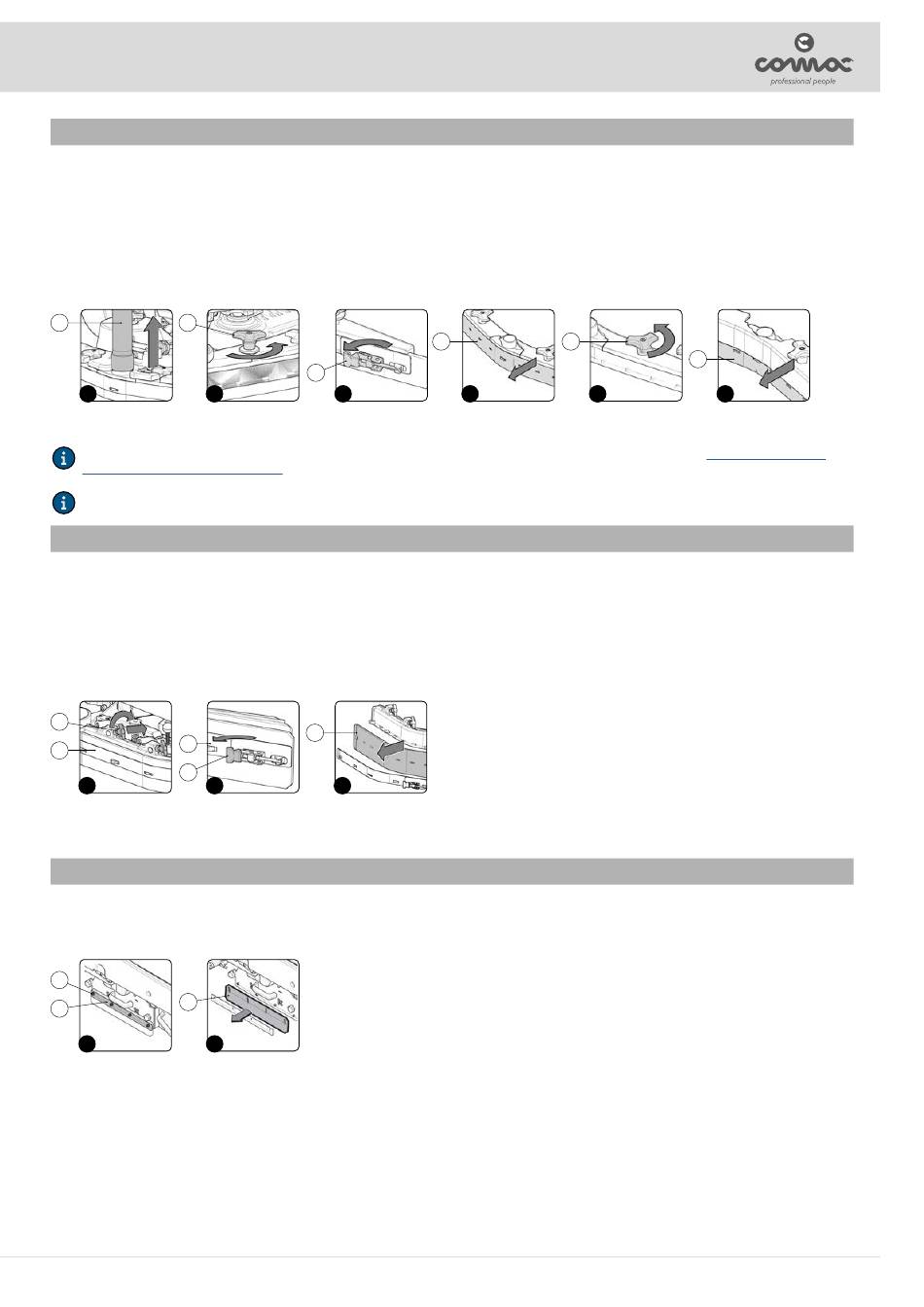

Die Unversehrtheit der Gummis des Saugfußgestells garantiert ein besseres Trocknen und Sauberkeit des Bodens und außerdem eine längere
Nutzungsdauer des Saugmotors. Für den Austausch der Gummis des Saugfußgestells wie folgt vorgehen:
1. Ziehen Sie den Saugschlauch (1) aus dem im Saugfußgestell vorhandenen Saugstutzen (Abb. 1).
2. Schrauben Sie die auf der Vormontage des Saugfußgestells vorhandenen Knäufe (2) komplett aus (Abb. 2).
3. Ziehen Sie das Saugfußgestell aus den Schlitzen im Saugfußanschluss.
4. Entfernen Sie die hintere Gummileiste, haken Sie dazu den Feststeller (3) im hinteren Teil des Saugfußes aus (Abb. 3).
5. Entfernen Sie den hinteren Gummi (4) vom Saugfußgestell (Abb. 4).
6. Schrauben Sie die auf der Vormontage des Saugfußgestells vorhandenen Knäufe (5) komplett aus (Abb. 5).
7. Entfernen Sie den vorderen Gummi (6) vom Innenkörper des Saugfußes (Abb. 6).
1
2
1
2
8. Wiederholen Sie die oben erwähnten Arbeitsgänge für die Montage in umgekehrter Reihenfolge.
HINWEIS: Vor dem Gebrauch der Maschine daran denken, das Saugfußgestell einzustellen. Siehe hierzu
GUMMIS AM
SAUGFUSSGESTELL".
HINWEIS: Für ein korrektes Trocknen des Bodens empfiehlt es sich, beide Gummis des Saugfußgestells zu ersetzen.
AUSTAUSCH DES SPRITZSCHUTZES AM SCHRUBB-BÜRSTENKOPF
Wenn die Spritzschutzgummis des seitlichen Bürstenkopfgehäuse nicht unversehrt sind, ist eine ordnungsgemäße Arbeitsweise nicht
sichergestellt. D.h. die schmutzige Reinigungslösung wird nicht zuverlässig zum Saugfußgestell transportiert. Daher ist die Unversehrtheit der
Spritzschutzgummis zu kontrollieren. Zum Austausch des Spritzschutzes am Bürstenkopf, folgendermaßen vorgehen:
1. Begeben Sie sich zur linken Seite der Maschine.
2. Entfernen Sie das linke Spritzschutzgehäuse (1), bringen Sie die Arretierungsverankerungen (2) am Bürstenkopfgestell in die Wartungsposition
(Abb. 1).
3. Die Gummileiste (3) entfernen, die Arretierung (4) an der Gummileiste aushaken (Abb. 2).
4. Den Spritzschutz (5) vom Spritzschutzgehäuse links abnehmen und durch einen neuen ersetzen oder ihn umdrehen (Abb. 3).
2
3
1
4
1
2
5. Wiederholen Sie die oben erwähnten Arbeitsgänge für die Montage in umgekehrter Reihenfolge.
6. Wiederholen Sie die soeben beschriebenen Arbeiten auf der rechten Seite.
AUSTAUSCH DES SPRITZSCHUTZES AM KEHRBÜRSTENKOPF
Zum Austausch des Spritzschutzes am Bürstenkopf, gehen Sie wie folgt vor:
1. Lösen Sie die Muttern (1) und entfernen Sie die Gummileiste (2) Abb. 1).
2. Entfernen Sie den Spritzschutz (3) und ersetzen Sie ihn durch einen neuen (Abb. 2).
1
3
2
1
2
3. Bringen Sie die Gummileiste an und ziehen Sie die Muttern fest.
4. Wiederholen Sie die gleichen Schritte, um den Spritzschutz auf der anderen Seite auszutauschen.
ERSETZEN DER GUMMIS AM SAUGFUSSGESTELL
3
3
5
3
4
5
4
5
33
6
6
