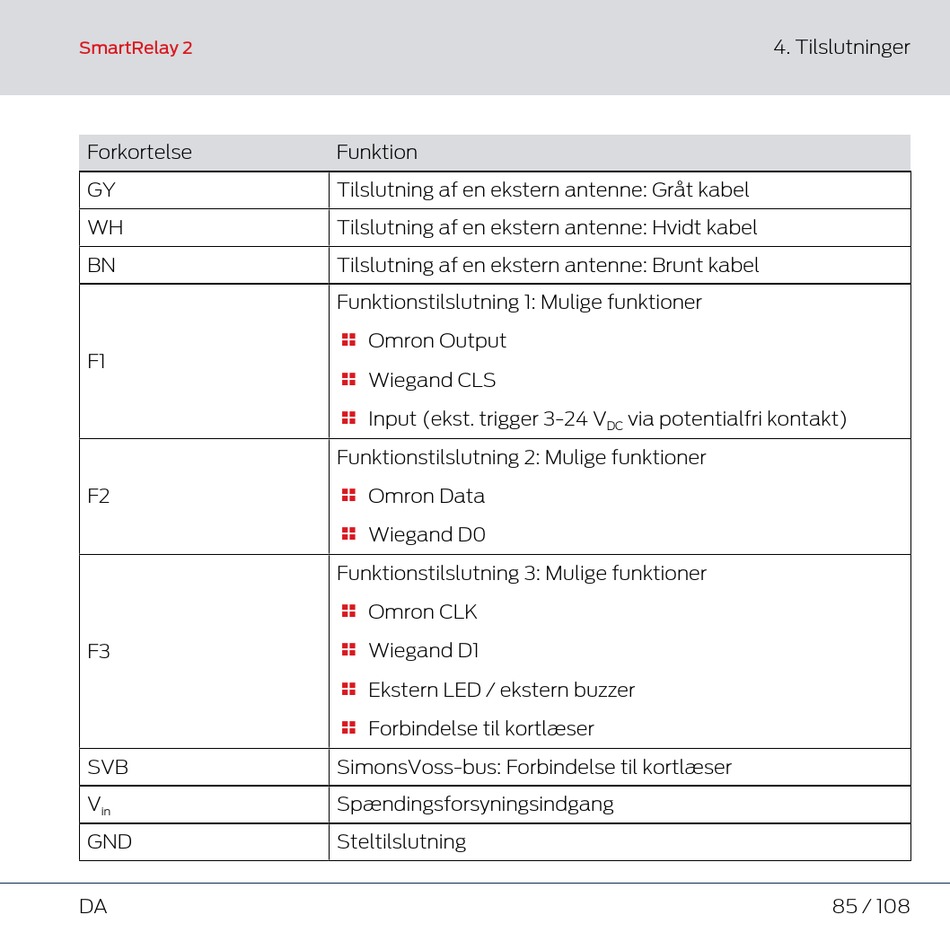

SmartRelay 2
Forkortelse
GY
WH
BN
F1
F2
F3
SVB
V
in
GND
DA
Funktion
Tilslutning af en ekstern antenne: Gråt kabel
Tilslutning af en ekstern antenne: Hvidt kabel
Tilslutning af en ekstern antenne: Brunt kabel
Funktionstilslutning 1: Mulige funktioner
Omron Output

Wiegand CLS

Input (ekst. trigger 3-24 V

Funktionstilslutning 2: Mulige funktioner
Omron Data

Wiegand D0

Funktionstilslutning 3: Mulige funktioner
Omron CLK

Wiegand D1

Ekstern LED / ekstern buzzer

Forbindelse til kortlæser

SimonsVoss-bus: Forbindelse til kortlæser
Spændingsforsyningsindgang
Steltilslutning
4. Tilslutninger
via potentialfri kontakt)
DC
