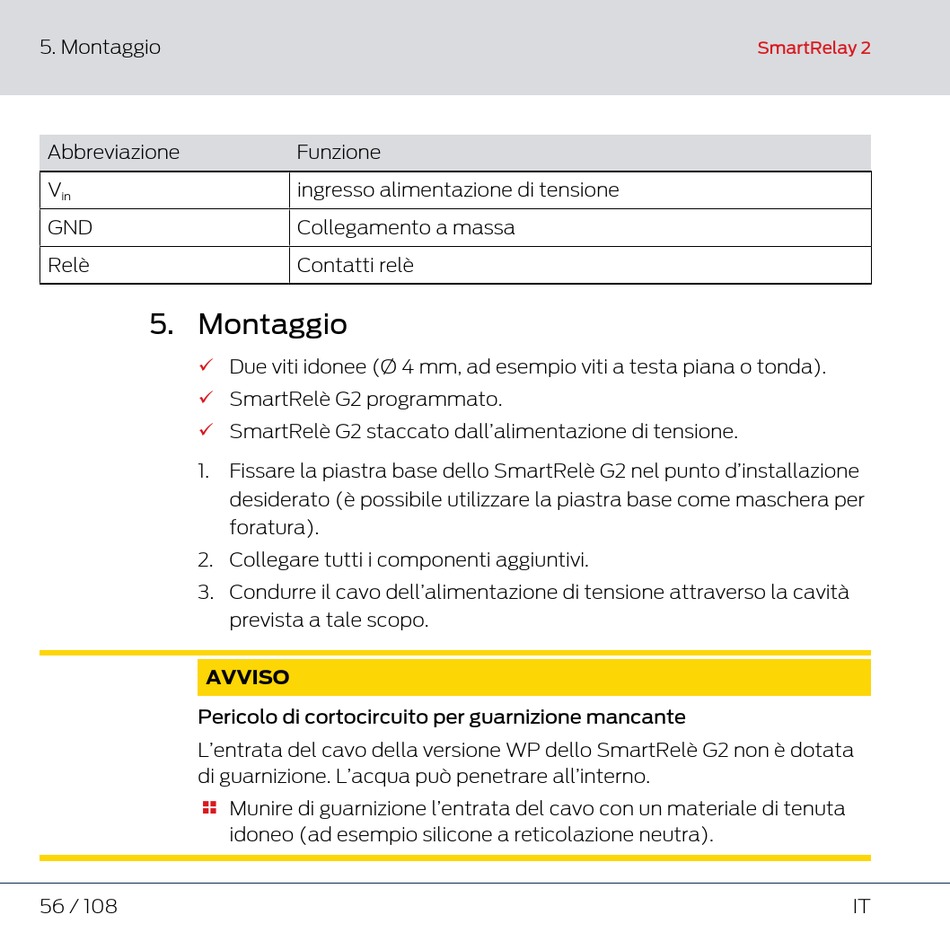

5. Montaggio
Abbreviazione
V
in
GND
Relè
5. Montaggio
ü
ü
ü
1. Fissare la piastra base dello SmartRelè G2 nel punto d'installazione
2. Collegare tutti i componenti aggiuntivi.
3. Condurre il cavo dell'alimentazione di tensione attraverso la cavità
AVVISO
Pericolo di cortocircuito per guarnizione mancante
L'entrata del cavo della versione WP dello SmartRelè G2 non è dotata
di guarnizione. L'acqua può penetrare all'interno.

56 / 108
Funzione
ingresso alimentazione di tensione
Collegamento a massa
Contatti relè
Due viti idonee (Ø 4 mm, ad esempio viti a testa piana o tonda).
SmartRelè G2 programmato.
SmartRelè G2 staccato dall'alimentazione di tensione.
desiderato (è possibile utilizzare la piastra base come maschera per
foratura).
prevista a tale scopo.
Munire di guarnizione l'entrata del cavo con un materiale di tenuta
idoneo (ad esempio silicone a reticolazione neutra).
