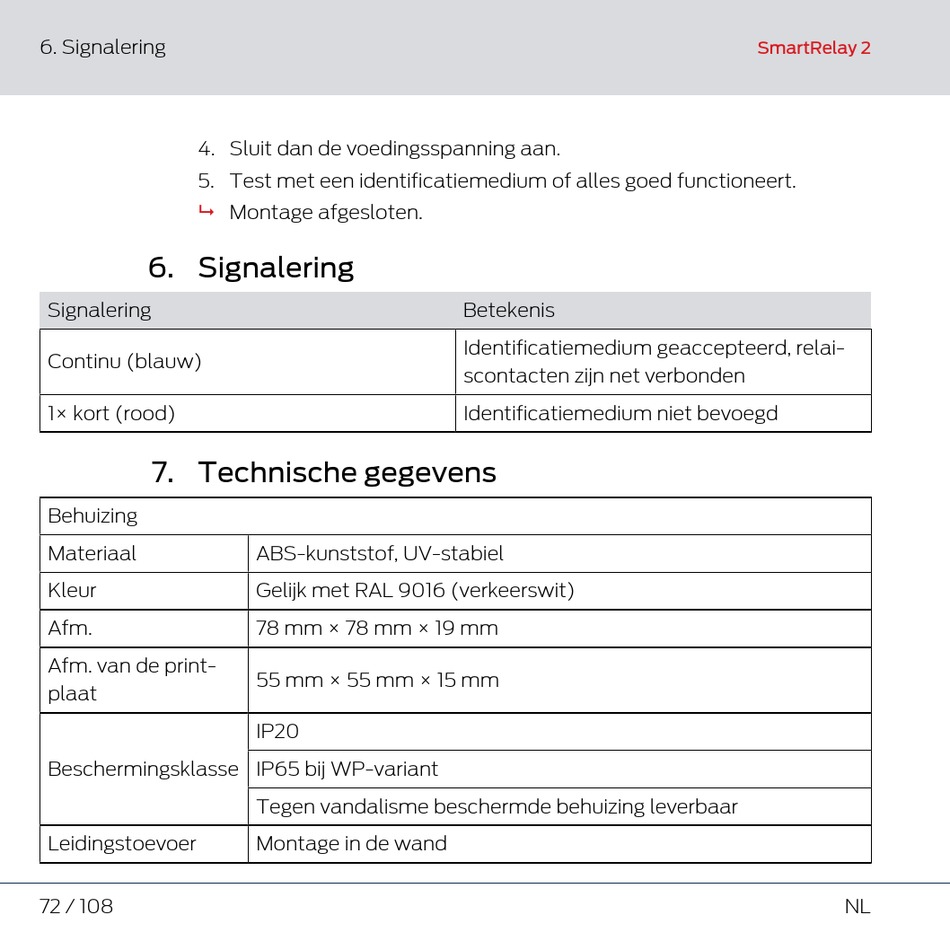

6. Signalering
4. Sluit dan de voedingsspanning aan.
5. Test met een identificatiemedium of alles goed functioneert.
9
6. Signalering
Signalering
Continu (blauw)
1× kort (rood)
7. Technische gegevens
Behuizing
Materiaal
Kleur
Afm.
Afm. van de print-
plaat
Beschermingsklasse
Leidingstoevoer
72 / 108
Montage afgesloten.
ABS-kunststof, UV-stabiel
Gelijk met RAL 9016 (verkeerswit)
78 mm × 78 mm × 19 mm
55 mm × 55 mm × 15 mm
IP20
IP65 bij WP-variant
Tegen vandalisme beschermde behuizing leverbaar
Montage in de wand
Betekenis
Identificatiemedium geaccepteerd, relai-
scontacten zijn net verbonden
Identificatiemedium niet bevoegd
SmartRelay 2
NL
