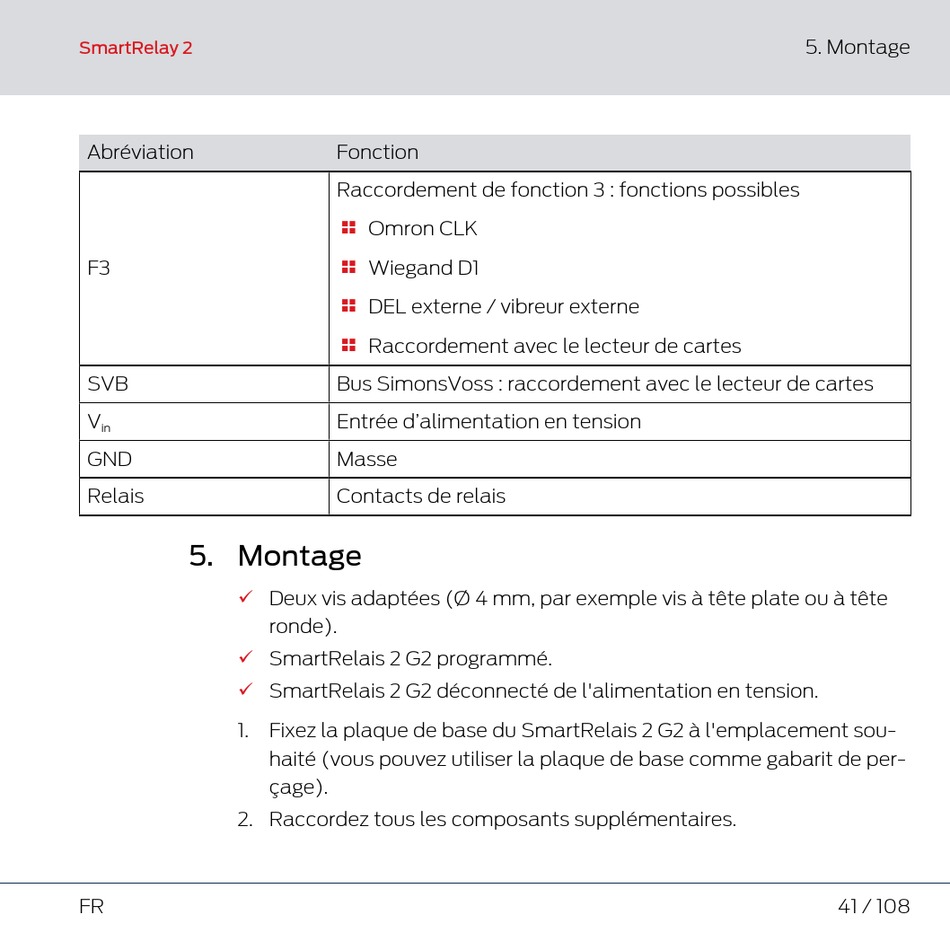

SmartRelay 2
Abréviation
F3
SVB
V
in
GND
Relais
5. Montage
ü
ü
ü
1. Fixez la plaque de base du SmartRelais 2 G2 à l'emplacement sou-
2. Raccordez tous les composants supplémentaires.
FR
Fonction
Raccordement de fonction 3 : fonctions possibles
Omron CLK

Wiegand D1

DEL externe / vibreur externe

Raccordement avec le lecteur de cartes

Bus SimonsVoss : raccordement avec le lecteur de cartes
Entrée d'alimentation en tension
Masse
Contacts de relais
Deux vis adaptées (Ø 4 mm, par exemple vis à tête plate ou à tête
ronde).
SmartRelais 2 G2 programmé.
SmartRelais 2 G2 déconnecté de l'alimentation en tension.
haité (vous pouvez utiliser la plaque de base comme gabarit de per-
çage).
5. Montage
