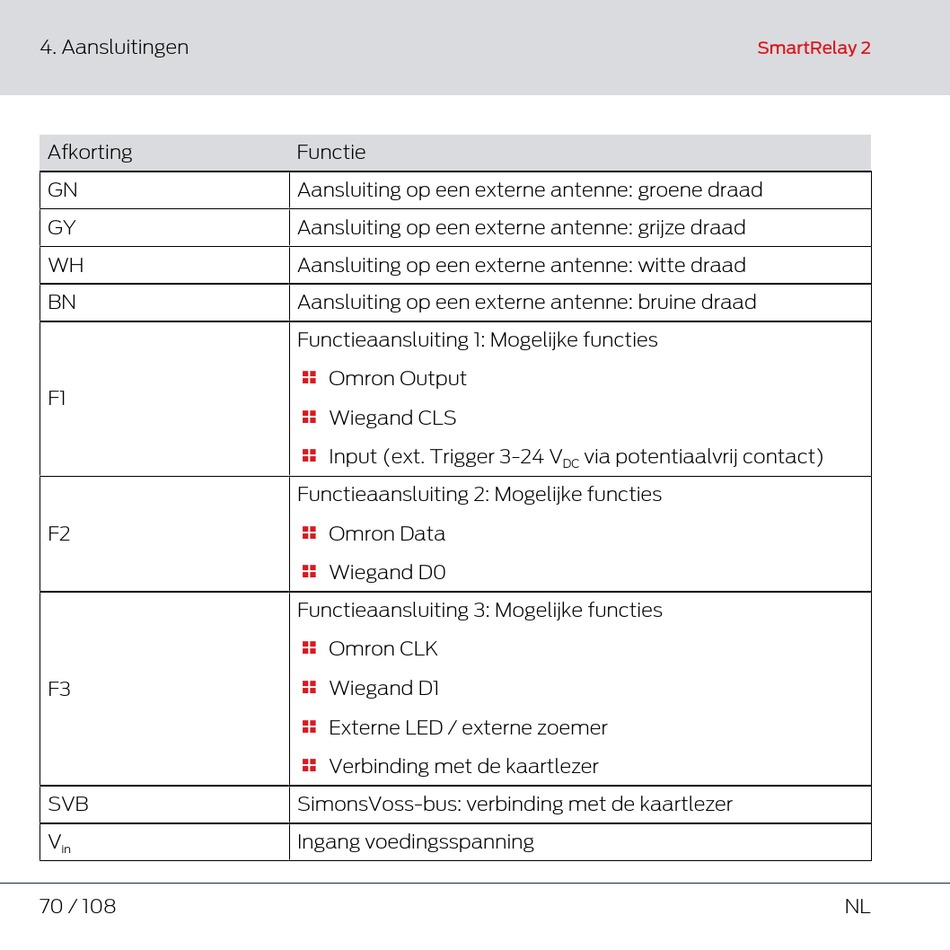

4. Aansluitingen
Afkorting
GN
GY
WH
BN
F1
F2
F3
SVB
V
in
70 / 108
Functie
Aansluiting op een externe antenne: groene draad
Aansluiting op een externe antenne: grijze draad
Aansluiting op een externe antenne: witte draad
Aansluiting op een externe antenne: bruine draad
Functieaansluiting 1: Mogelijke functies
Omron Output

Wiegand CLS

Input (ext. Trigger 3-24 V

Functieaansluiting 2: Mogelijke functies
Omron Data

Wiegand D0

Functieaansluiting 3: Mogelijke functies
Omron CLK

Wiegand D1

Externe LED / externe zoemer

Verbinding met de kaartlezer

SimonsVoss-bus: verbinding met de kaartlezer
Ingang voedingsspanning
via potentiaalvrij contact)
DC
