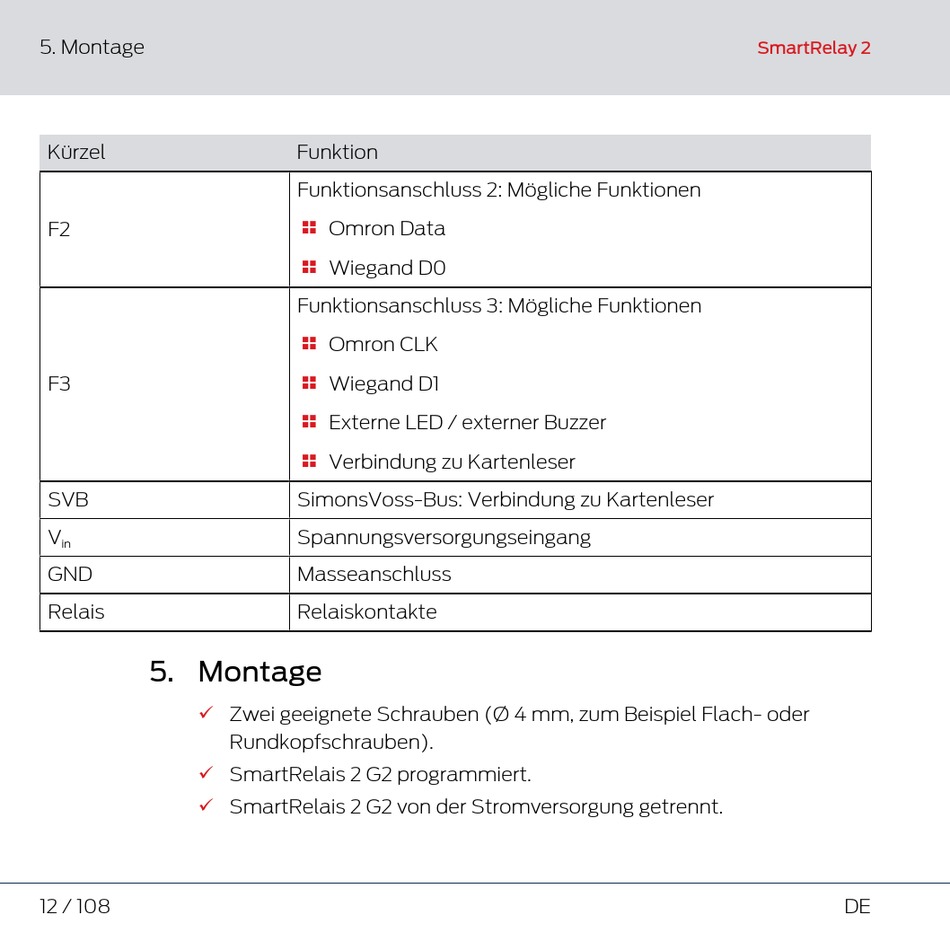

5. Montage
Kürzel
F2
F3
SVB
V
in
GND
Relais
5. Montage
ü
ü
ü
12 / 108
Funktion
Funktionsanschluss 2: Mögliche Funktionen
Omron Data

Wiegand D0

Funktionsanschluss 3: Mögliche Funktionen
Omron CLK

Wiegand D1

Externe LED / externer Buzzer

Verbindung zu Kartenleser

SimonsVoss-Bus: Verbindung zu Kartenleser
Spannungsversorgungseingang
Masseanschluss
Relaiskontakte
Zwei geeignete Schrauben (Ø 4 mm, zum Beispiel Flach- oder
Rundkopfschrauben).
SmartRelais 2 G2 programmiert.
SmartRelais 2 G2 von der Stromversorgung getrennt.
