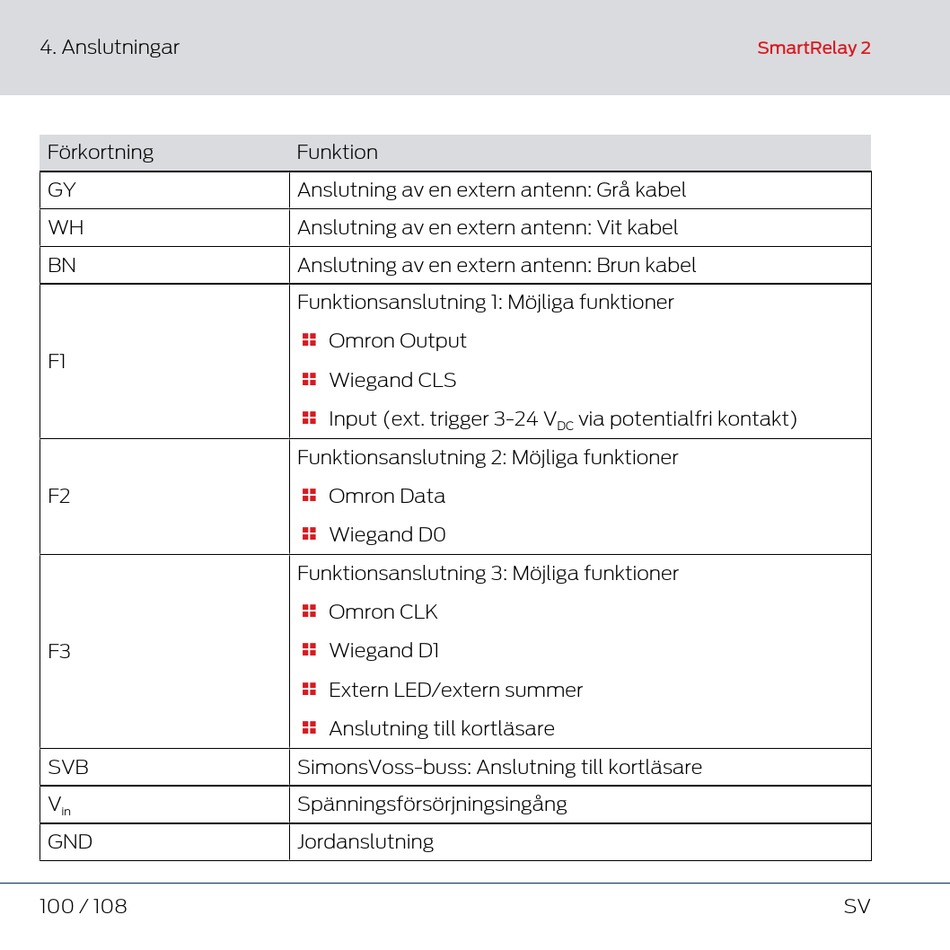

4. Anslutningar
Förkortning
GY
WH
BN
F1
F2
F3
SVB
V
in
GND
100 / 108
Funktion
Anslutning av en extern antenn: Grå kabel
Anslutning av en extern antenn: Vit kabel
Anslutning av en extern antenn: Brun kabel
Funktionsanslutning 1: Möjliga funktioner
Omron Output

Wiegand CLS

Input (ext. trigger 3-24 V

Funktionsanslutning 2: Möjliga funktioner
Omron Data

Wiegand D0

Funktionsanslutning 3: Möjliga funktioner
Omron CLK

Wiegand D1

Extern LED/extern summer

Anslutning till kortläsare

SimonsVoss-buss: Anslutning till kortläsare
Spänningsförsörjningsingång
Jordanslutning
via potentialfri kontakt)
DC
SmartRelay 2
SV
