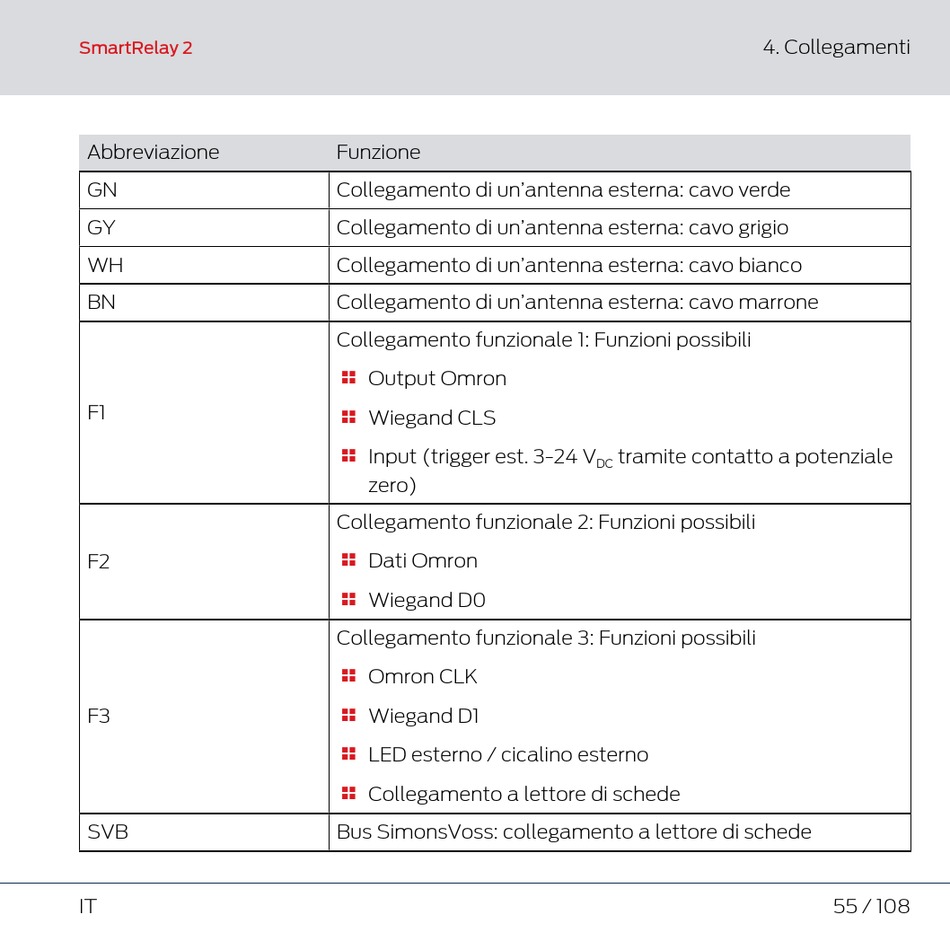

SmartRelay 2
Abbreviazione
GN
GY
WH
BN
F1
F2
F3
SVB
IT
Funzione
Collegamento di un'antenna esterna: cavo verde
Collegamento di un'antenna esterna: cavo grigio
Collegamento di un'antenna esterna: cavo bianco
Collegamento di un'antenna esterna: cavo marrone
Collegamento funzionale 1: Funzioni possibili
Output Omron

Wiegand CLS

Input (trigger est. 3-24 V

zero)
Collegamento funzionale 2: Funzioni possibili
Dati Omron

Wiegand D0

Collegamento funzionale 3: Funzioni possibili
Omron CLK

Wiegand D1

LED esterno / cicalino esterno

Collegamento a lettore di schede

Bus SimonsVoss: collegamento a lettore di schede
4. Collegamenti
tramite contatto a potenziale
DC
55 / 108
