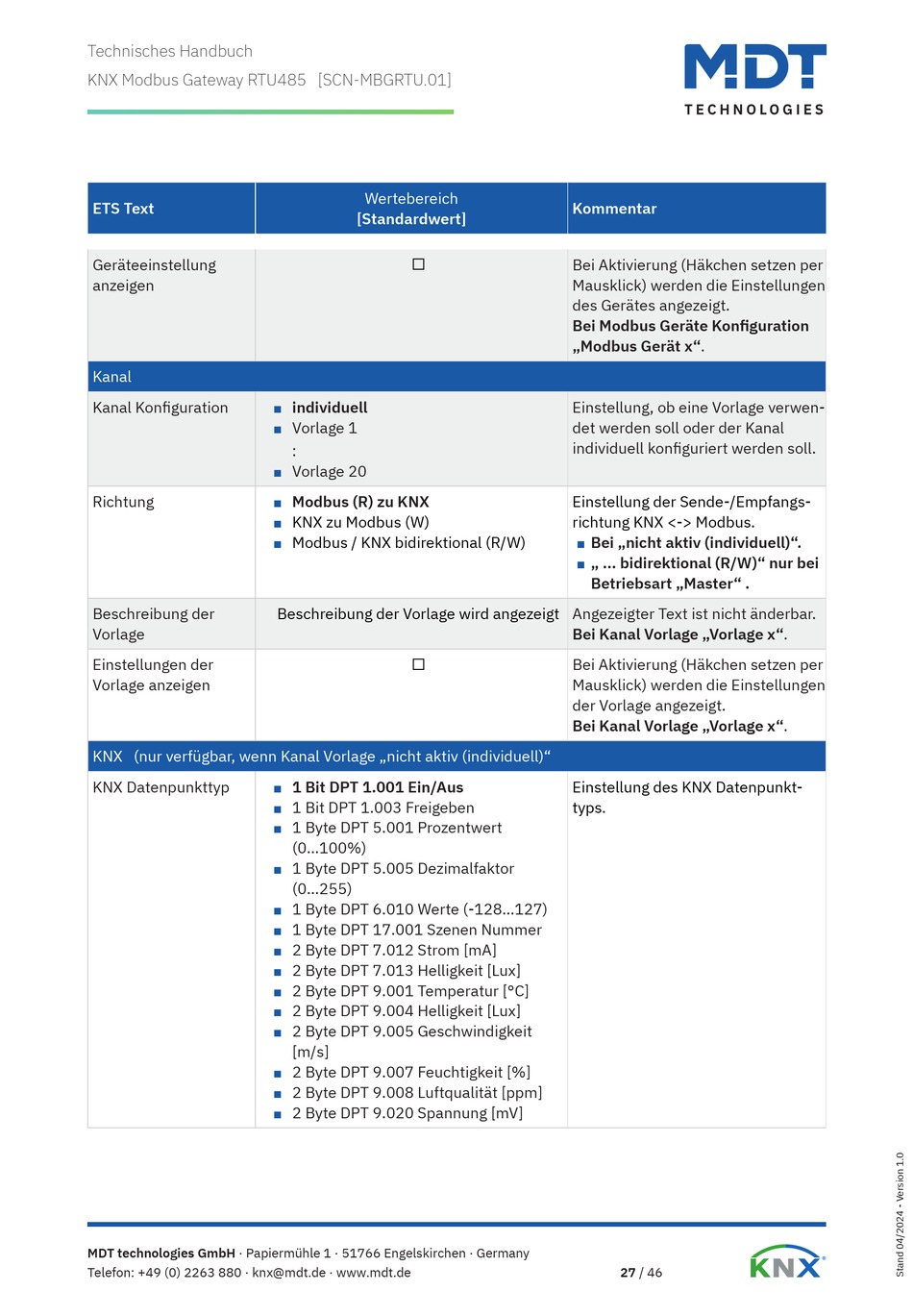

Technisches Handbuch
KNX Modbus Gateway RTU485 [SCN-MBGRTU.01]
ETS Text
Geräteeinstellung
anzeigen
Kanal
Kanal Konfiguration
Richtung
Beschreibung der
Vorlage
Einstellungen der
Vorlage anzeigen
KNX (nur verfügbar, wenn Kanal Vorlage „nicht aktiv (individuell)"
KNX Datenpunkttyp
MDT technologies GmbH · Papiermühle 1 · 51766 Engelskirchen · Germany
Telefon: +49 (0) 2263 880 · knx@mdt.de · www.mdt.de
Wertebereich
[Standardwert]
individuell
■
Vorlage 1
■
:
Vorlage 20
■
Modbus (R) zu KNX
■
KNX zu Modbus (W)
■
Modbus / KNX bidirektional (R/W)
■
Beschreibung der Vorlage wird angezeigt
1 Bit DPT 1.001 Ein/Aus
■
1 Bit DPT 1.003 Freigeben
■
1 Byte DPT 5.001 Prozentwert
■
(0...100%)
1 Byte DPT 5.005 Dezimalfaktor
■
(0...255)
1 Byte DPT 6.010 Werte (-128...127)
■
1 Byte DPT 17.001 Szenen Nummer
■
2 Byte DPT 7.012 Strom [mA]
■
2 Byte DPT 7.013 Helligkeit [Lux]
■
2 Byte DPT 9.001 Temperatur [°C]
■
2 Byte DPT 9.004 Helligkeit [Lux]
■
2 Byte DPT 9.005 Geschwindigkeit
■
[m/s]
2 Byte DPT 9.007 Feuchtigkeit [%]
■
2 Byte DPT 9.008 Luftqualität [ppm]
■
2 Byte DPT 9.020 Spannung [mV]
■
Kommentar
Bei Aktivierung (Häkchen setzen per
Mausklick) werden die Einstellungen
des Gerätes angezeigt.
Bei Modbus Geräte Konfiguration
„Modbus Gerät x".
Einstellung, ob eine Vorlage verwen-
det werden soll oder der Kanal
individuell konfiguriert werden soll.
Einstellung der Sende-/Empfangs-
richtung KNX <-> Modbus.
Bei „nicht aktiv (individuell)".
■
„ ... bidirektional (R/W)" nur bei
■
Betriebsart „Master" .
Angezeigter Text ist nicht änderbar.
Bei Kanal Vorlage „Vorlage x".
Bei Aktivierung (Häkchen setzen per
Mausklick) werden die Einstellungen
der Vorlage angezeigt.
Bei Kanal Vorlage „Vorlage x".
Einstellung des KNX Datenpunkt-
typs.
27 / 46
