Reely Shadow 2.0 Kurzanleitung Seite 8

Kompas kalibreren
Voor de quadrocopter kan worden gestart,
moet het kompas worden gekalibreerd.
Wij raden u aan om dit voor elke vlucht te kalib-
reren.
Na verandering van standplaats naar een
andere startpositie, moet het kompas worden
gekalibreerd.
• Schakel de kantelschakelaar „GPS" 5 keer snel van
de voorste positie (positie 1) naar de achterste positie
(positie 2) en terug. De status-LED's aan de quad-
rocopter moeten daarna permanent geel (rood en
groen) oplichten.

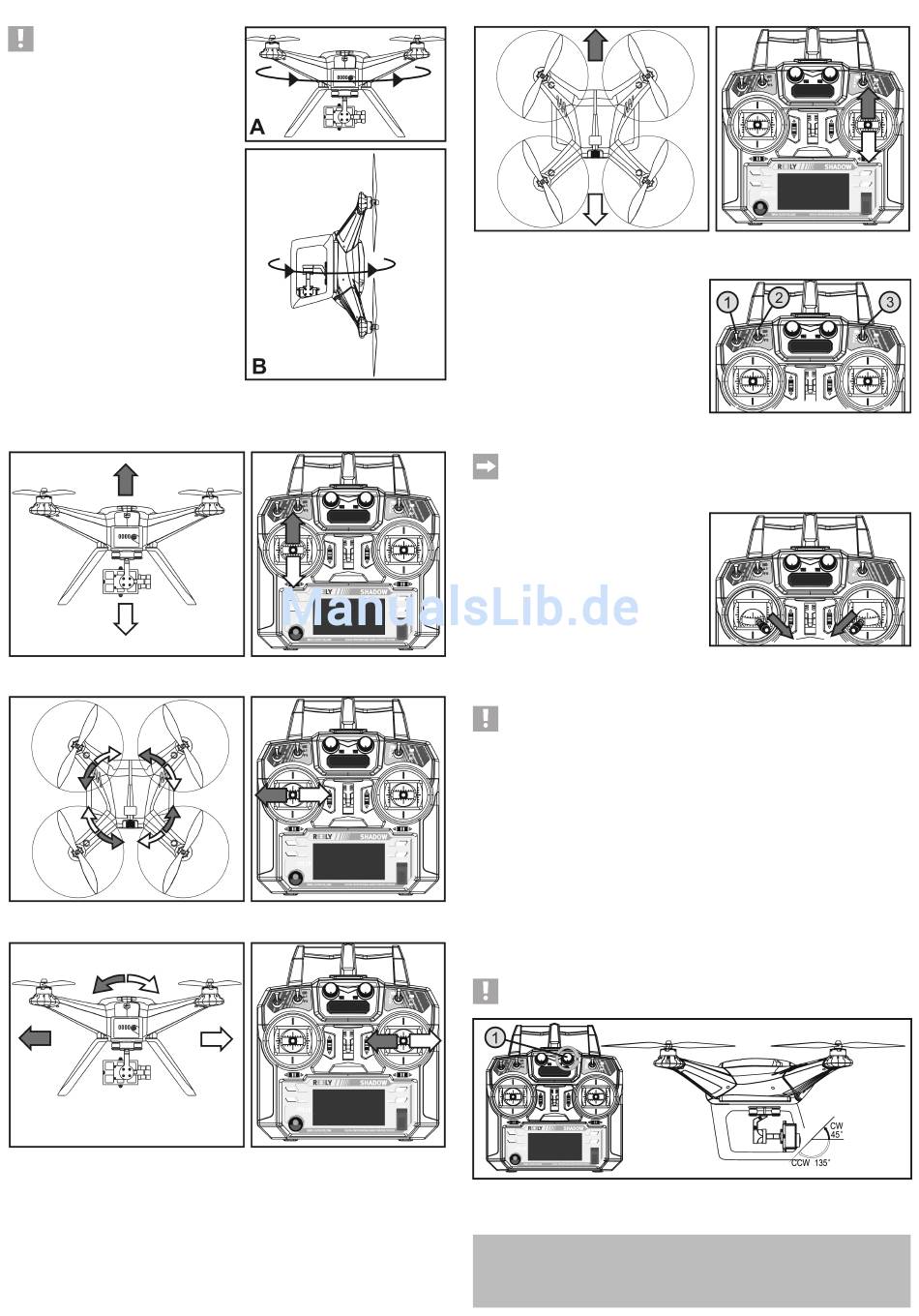

• Houd de quadrocopter horizontaal (zie afbeelding 8,
afbeelding A) en draai deze rond de hoogteas tot de
status-LED groen oplicht (minstens 360°).
• Houd de quadrocopter daarna met de voorste propel-
lers verticaal naar beneden en draai hem nu 360° om
de lengteas (zie afbeelding 8, figuur B) tot de status-
LED's uitdoven.
• Het kalibreren is voltooid.
• Breng de quadrocopter terug in de normale stand.
• Na korte tijd knipperen de status-LED's in overeen-
stemming met ontvangen GPS-satellieten.
• Als de status-LED's rood en geel knipperen, was Ka-
libreren mislukt en moet worden herhaald.
Basisinformatie voor de besturing van de quadrocopters
Pitch-functie
Gier-functie
Roll-functie
Nick-functie
Kantelschakelaars instellen
Voor u uw model voor het eerst laat opstijgen, contro-
leert u de schakelaarinstellingen van de drie kantel-
schakelaars „IOC" (1), „GO-HOME" (2) en „GPS" (3).
De schakelaars moeten in overeenstemming met de
tekening in afbeelding 13 zich in de voorste of achterste
positie bevinden.
In deze schakelaarcombinatie vliegt de Quadrocopter
GPS-gestabiliseerd. Deze schakelaarstand is ideaal
Afbeelding 8
voor de eerste testvluchten in de open lucht.
Als de quadrocopter binnenshuis wordt gebruikt, moet
de schakelaar „GPS'" (3) in de onderste stand (‚GPS'
uit) worden geschakeld.
Voor meer informatie over de schakelaarsfuncties leest u de volledige handleiding, die o.m. in de
Conrad-internetshop bij het productdetailoverzicht beschikbaar is om te downloaden.
Quadrocopter starten
• Wacht tot de quadrocopter meer dan zes GPS-sa-
tellieten ontvangt en het startpunt heeft opgeslagen.
De status-LED's knipperen dan elke 5 sec. groen. De
Quadrocopter is nu startklaar.
• Als u de linker stuurknuppel naar rechtsonder be-
weegt en tegelijk de rechter stuurknuppel naar link-
sonder (zie afbeelding 14).
• Van zodra de motoren starten, voert u beide stuur-
knuppels onmiddellijk terug in de middelste stand.
• De naar beneden afgestelde LED's van de voorste
Afbeelding 9 zwenkbare arm lichten wit op en de naar beneden
gerichte LED's van de achterste zwenkbare armen
lichten rood op.
Belangrijk!
Wanneer u beide stuurknuppels opnieuw naar binnen en beneden beweegt, worden de motoren
uitgeschakeld. Voer daarom deze stuurbeweging nooit tijdens het vliegen uit!
• Schuif de stuurknuppel voor de pitchfunctie langzaam naar voor. De quadrocopter verhoogt het propeller-
toerental en stijgt op.
• Wanneer u de stuurknuppel terug in de middelste stand brengt, zweeft de quadrocopter op gelijkblijvende
hoogte.
• Voer op een hoogte van 1 - 2 m. de eerste voorzichtige richtingssturingen uit en let op hoe de quadrocopter
op de stuurbevelen reageert.
• Om de quadrocopter opnieuw te lanen, trekt u de stuurknuppel voor de pitchfunctie uit de middelste stand
een beetje naar achter zodat de quadrocopter zijn vlieghoogte langzaam vermindert en landt.
• Trek de stuurknuppel voor de „pitch"-functie helemaal naar u toe en houd hem in deze positie, om de
motoren uit te schakelen.
Afbeelding 10
Gimbal-sturing
De camera kan uit de horizontale stand verticaal 45° naar boven en 135° naar beneden worden gekanteld.
De besturing van de kantelbeweging gebeurt met behulp van draairegelaar VRB (1).
Let op, belangrijk!
Gebruik de camerahouder nooit zonder ingebouwde camera.
Afbeelding 11
Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, micro-
verfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de
uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
© Copyright 2016 by Conrad Electronic SE.
Afbeelding 12
Afbeelding 13
Afbeelding 14
Afbeelding 15
1400004_V3_1016_01_VTP_hs_nl
