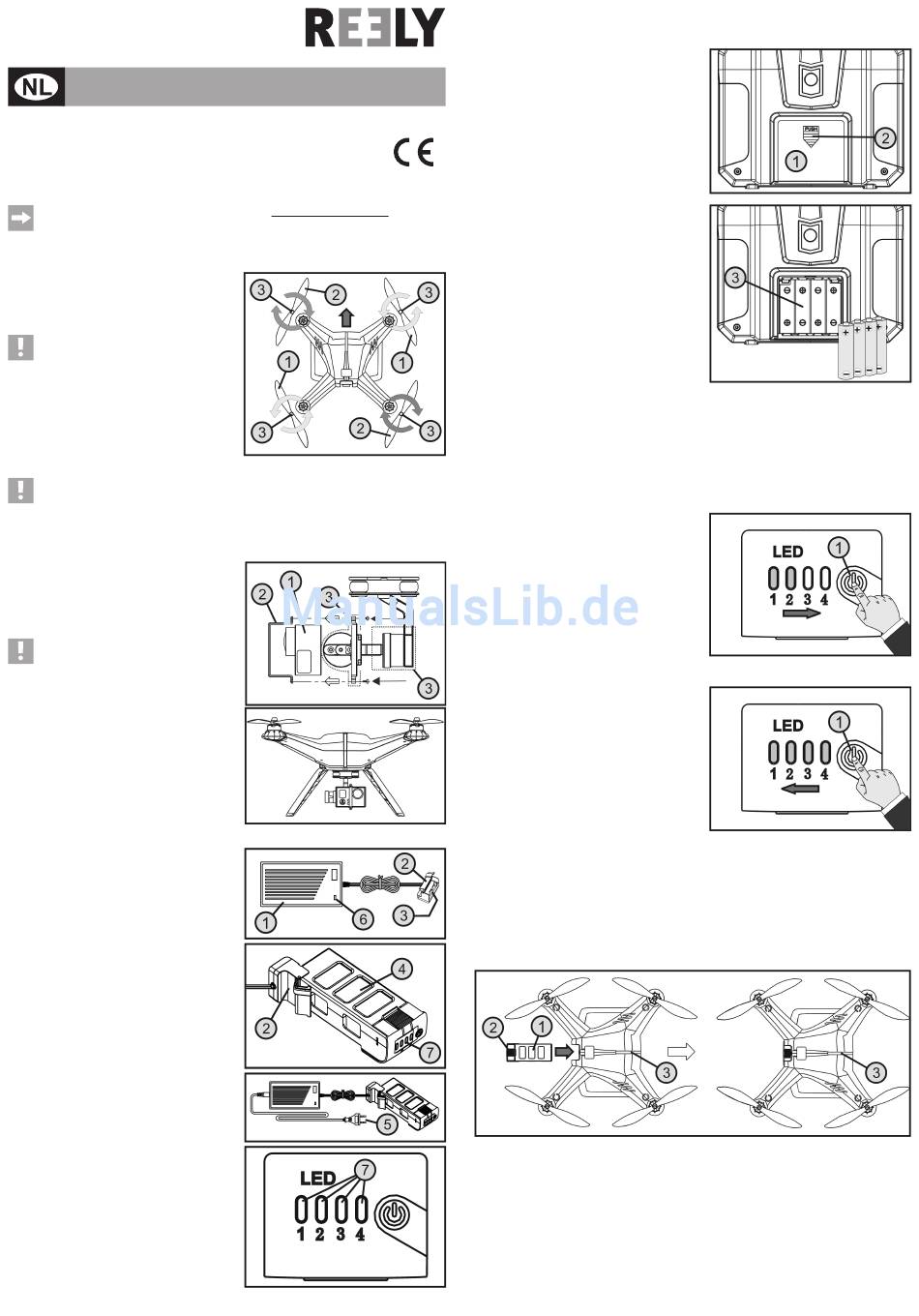

Beknopte handleiding
Quadrocopter „Shadow 2.0" RTF
Bestelnr. 1400004
De volledige handleiding kunt u downloaden via de link www.conrad.com/downloads. Volg de aan-
wijzingen op de website.
Quadrocopter voorbereiden
Montage van de propellers
Er werden telkens 1 paar linksdraaiende propellers (1)
en 1 paar rechtsdraaiende propellers (2) bij de quadro-
copter meegeleverd.
Belangrijk!
Let bij de montage op de draairichting van
de propellers. De propellers linksvoor en
rechtsachter draaien van boven gezien in de
richting van de wijzers van de klok en de pro-
peller rechtsvoor en linksachter draaien tegen
de richting van de wijzers van de klok.
De pijl in de bovenste schermhelft geeft de vliegrichting
van het model naar voor weer.
De propellers beschikken over ingekleefde bevestigingsmoeren (zie afbeelding 1, pos. 3) die zich
bij het gebruik van de quadrocopter vanzelf aanspannen.
Om de propellers te bevestigen, plaatst u de respectievelijke propellers op de schroefdraad van de
motorassen en draait u de propellers met een hand tegen de normale bedrijfsdraairichting in vast.
Houd daarbij de klok van de brushless motor met de andere hand vast.
Gestabiliseerde camerahouder (2 D-Gimbal)
Om een camera van het type GoPro of een identieke
camera (1) te monteren, moet de houderbeugel (2)
worden verwijderd en na het plaatsen van de camera
opnieuw met beide M2 x 5 schroeven worden bevestigd.
Opgelet! Belangrijk!
Beide doorzichtige kunststof deksels (3) die-
nen slechts voor de bescherming van de gim-
bal bij het transport van de quadrocopter. De
deksels moeten altijd worden verwijderd voor
de vliegaccu of camera wordt gebruikt.
Gebruik de camerahouder nooit zonder inge-
bouwde camera.
Door het ontbrekende gewicht van de camera
is de houder niet uitgebalanceerd, waardoor
de regelelektronica overmatig wordt belast en
schade kan oplopen.
Opladen van de vliegaccu
De 3-cellige vliegaccu wordt met behulp van het meege-
leverde netdeel (1) opgeladen. Klap daarvoor het deksel
van de laadadapter (2) open zodat beide grote laadcon-
tacten (3) te zien zijn.
Sluit de vliegaccu (4) in overeenstemming met beide
middelste deksels in afbeelding 3 aan de laadadapter
aan.
Nadat u het meegeleverde netsnoer met het netdeel
hebt verbonden, verbindt u de netstekker (5) met een
standaard contactdoos van het openbaar stroomnet.
Het controlelampje aan het netdeel licht rood op en ge-
eft zo het laadproces weer. Tegelijk geven de vier LED's
op de vliegaccu (7) de huidige laadtoestand weer.
Bij een ontladen vliegaccu licht alleen LED 1 op. Naar-
gelang de acculading toeneemt, begint LED 2 eerst te
knipperen en licht later permanent op. Deze aanduiding
vindt ook bij LED 3 en LED 4 plaats als het opladen
wordt verder gezet. Voor het beëindigen van het opla-
den lichten alle 4 de LED's permanent op.
Ingebruikneming van de zender
Batterijen plaatsen
Het deksel van het batterijvak (1) bevindt zich aan de
achterzijde van de zender. Druk op het geribbeld op-
pervlak (2) en schuif het deksel naar beneden af.
www.conrad.com
Let bij het plaatsen van de 4 batterijen/accu's op de
juiste polariteit van de cellen. Op de bodem van het
Versie 10/16
batterijvak staat een aanwijzing (3) voor de poolrichting.
Ingebruikname van de quadrocopter
In-/uitschakelfunctie van de vliegaccu controleren
Voor u de vliegaccu in de quadrocopter wilt gebruiken, moet u de aan-/uitschakelfunctie van de elektronica
Afbeelding 1
in de vliegaccu controleren.
Inschakelen
Om de vliegaccu in te schakelen, drukt u kort op de
aan-/uitknop (1) op de vliegacccu en laat u deze onmid-
dellijk opnieuw los. Bij een volledig opgeladen vliegaccu
lichten de vier LED's van de vliegaccu op.
Druk nu opnieuw op de aan-/uitknop (1) en houd deze
ingedrukt. De vier LED's doven uit en beginnen na el-
kaar (LED 1 tot LED 4) opnieuw op te lichten.
Wanneer alle vier de LED's oplichten, laat u de knop
opnieuw los. De vliegaccu is nu ingeschakeld en de
spanning is aan de accucontacten aangesloten.
Uitschakelen
Druk bij een ingeschakelde vliegaccu kort op de aan-/
uitknop (1) op de vliegacccu en laat deze onmiddellijk
opnieuw los. De vier LED's van de vliegaccu beginnen
drie maal te knipperen.
Tijdens deze periode drukt u opnieuw op de aan-/uit-
knop (1) en houdt u deze ingedrukt. De vier LED's lich-
ten op en doven na elkaar (LED 4 tot LED 1) uit.
Wanneer LED 1 ook uitgedoofd is, laat u de knop opni-
euw los. De vliegaccu is nu uitgeschakeld en de accu-
contacten zijn vrij van spanning.
Afbeelding 2
Vliegaccu in de quadrocopter plaatsen
Voor u de vliegaccu in de quadrocopter gebruikt, drukt u kort op de aan-/uitknop op de vliegaccu. Alle vier
de LED's moeten twee seconden lang oplichten.
Schuif nu de uitgeschakelde vliegaccu (zie afbeelding 7, pos. 1) met de laad-aansluitcontacten vooruit in
de quadrocopter. Druk licht op het geribbeld oppervlak van de accuvergrendeling (zie afbeelding 7, pos. 2)
zodat de vergrendelingsneus kan vastklikken.
Wanneer de vliegaccu in de quadrocopter is geschoven en correct is vergrendeld, schakelt u de zender en
vervolgens de vliegaccu in.
Afbeelding 3
Afbeelding 4
Afbeelding 5
Afbeelding 6
Afbeelding 7
