Reely Shadow 2.0 Kurzanleitung Seite 5

Mode d'emploi abrégé
QuadroCopter « Shadow 2.0 » RTF
N° de commande 1400004
Vous pouvez télécharger le mode d'emploi complet concernant le produit par l'intermédiaire du lien
www.conrad.com/downloads. Veuillez suivre les instructions sur le site.

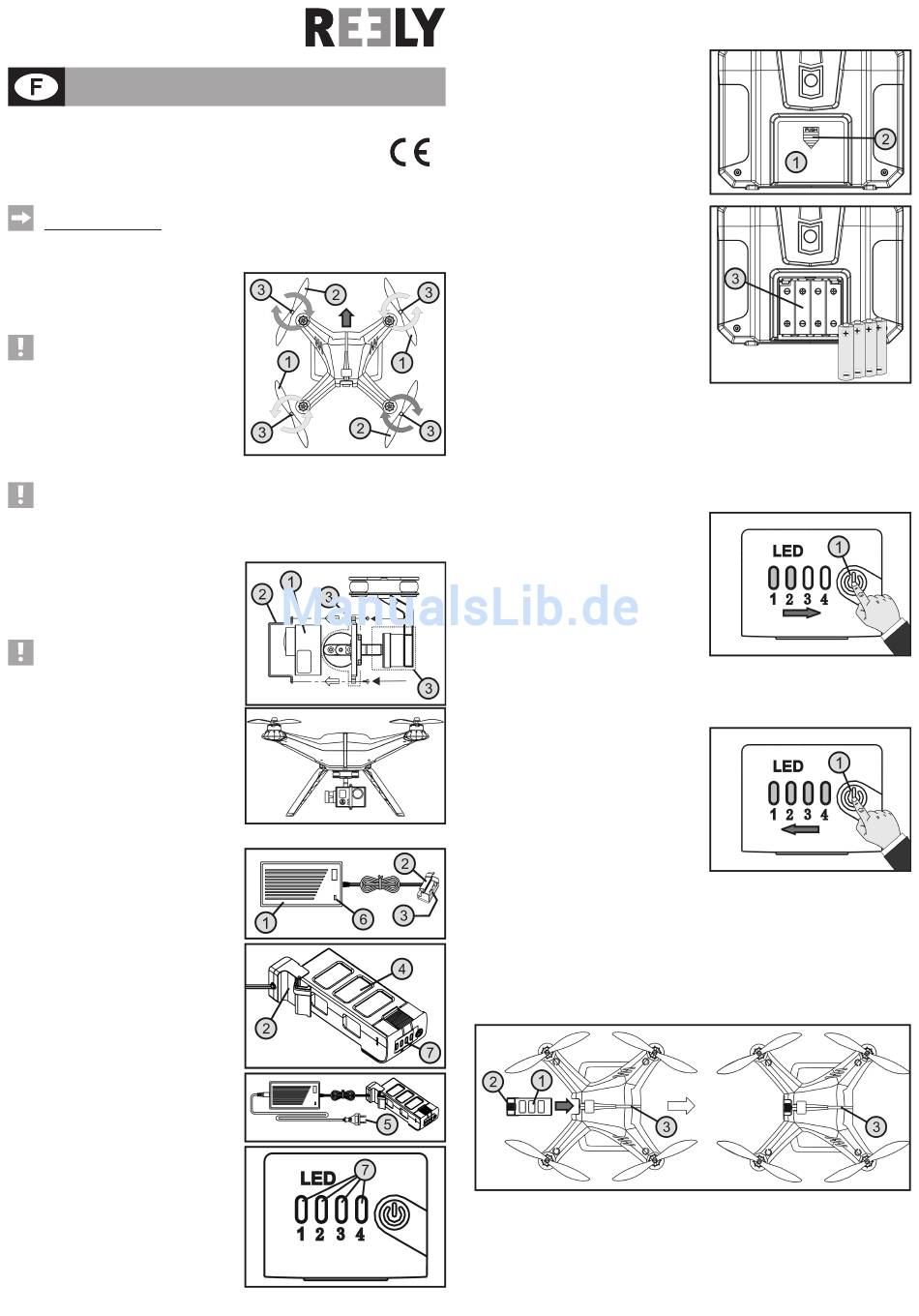

Préparation du QuadroCopter
Montage des hélices
Le QuadroCopter est respectivement fourni avec 1
paire d'hélices à rotation vers la gauche (1) et 1 paire
d'hélices à rotation vers la droite (2).
Important !
Lors du montage, respectez le sens de rotati-
on des hélices. Vues par le haut, les hélices à
l'avant à gauche et à l'arrière à droite tournent
dans le sens horaire et les hélices à l'avant à
droite et à l'arrière à gauche tournent dans le
sens antihoraire.
La flèche sur la moitié du haut de la figure montre la
direction de vol du modèle réduit vers l'avant.
Les hélices comportent des écrous de fixation collés (voir figure 1, n° 3), qui sont automatiquement
serrés à fond pendant le fonctionnement du QuadroCopter.
Pour fixer les hélices, placez les hélices respectives sur le filetage des arbres moteur puis tournez
les hélices à une main dans le sens opposé au sens de rotation normal pendant le fonctionnement.
Tenez alors fermement la cloche du moteur Brushless avec l'autre main.
Support de caméra stabilisé (2D-Gimbal)
Pour monter une caméra du type GoPro ou similaire (1),
l'étrier de retenue (2) doit être démonté puis remonté
après la mise en place de la caméra à l'aide des deux
vis M2 x 5.
Attention, important !
Les deux couvercles en plastique transparent
(3) protègent uniquement le Gimbal pendant le
transport du QuadroCopter. Avant l'insertion de
la batterie de propulsion ou de la caméra, les
caches doivent impérativement être retirés.
N'employez jamais le support de caméra sans
la caméra intégrée.
En l'absence de la caméra, le support n'est pas
équilibré, l'électronique de régulation pouvant
alors subir une surcharge excessive et être
endommagée.
Charge de la batterie de propulsion
La batterie de propulsion à 3 cellules se recharge à
l'aide du bloc d'alimentation (1). Pour ce faire, rabattez
le cache
de l'adaptateur de charge (2) vers le haut de manière
à ce que les deux grands contacts de charge (3) soient
visibles.
Raccordez la batterie de propulsion (4) à l'adaptateur
de charge conformément aux deux figures centrales sur
la figure 3.
Après avoir raccordé le cordon d'alimentation fourni
au bloc d'alimentation, branchez la fiche de secteur
(5) dans une prise de courant conforme du réseau
d'alimentation public.
Le voyant de contrôle sur le bloc d'alimentation vire au
rouge et signalise ainsi le cycle de charge. Les quatre
DEL sur la batterie de propulsion (7) indiquent simulta-
nément le niveau de charge actuel.
Lorsque la batterie de propulsion est déchargée, seule
la DEL 1 est allumée. Lorsque la charge de la batterie
augmente, la DEL 2 clignote d'abord puis reste allumée
en permanence. Lorsque la charge se poursuit, la DEL 3
et la DEL 4 réagissent également de la même manière.
Avant la fin du cycle de charge, tous les 4 DEL sont
allumées en permanence.
Lorsque la batterie de propulsion est complètement
chargée, les quatre DEL virent au vert sur la batterie
de propulsion (7) et le voyant de contrôle sur le bloc
d'alimentation (6).
Une fois le cycle de charge terminé, débranchez la bat-
terie de propulsion rechargée de l'adaptateur de charge
puis retirez la fiche de secteur de la prise de courant.
Mise en service de l'émetteur
Insertion des piles
Le couvercle du logement des piles (1) se trouve au dos
de l'émetteur. Appuyez sur la surface cannelée (2) puis
faites glisser le couvercle vers le bas.
www.conrad.com
Lors de l'insertion des 4 piles, respectez la polarité des
cellules. Une inscription correspondante (3) est gravée
Version 10/16
au fond du logement des piles.
Mise en service du QuadroCopter
Contrôle de la fonction marche/arrêt de la batterie de propulsion
Avant d'insérer la batterie de propulsion dans le QuadroCopter, il est recommandé de contrôler la fonction
Figure 1
marche-arrêt de l'électronique à l'intérieur de la batterie de propulsion.
Mise en marche
Pour allumer la batterie de propulsion, appuyez briève-
ment sur le bouton marche-arrêt (1) sur la batterie de
propulsion et relâchez-le immédiatement. Lorsque la
batterie de propulsion est pleine, les quatre DEL de la
batterie de propulsion s'allument.
Appuyez maintenant encore une fois sur le bouton mar-
che-arrêt (1) et maintenez-le enfoncé. Les quatre DEL
s'éteignent puis s'allument à nouveau successivement
(DEL 1 à DEL 4).
Lorsque toutes les quatre DEL sont allumées, relâchez
de nouveau le bouton. La batterie de propulsion est
maintenant allumée et la tension est disponible sur les
contacts de la batterie.
Mise à l'arrêt
Lorsque la batterie de propulsion est allumée, appuyez
brièvement sur le bouton marche-arrêt (1) sur la batterie
de propulsion et relâchez-le immédiatement. Les quatre
DEL de la batterie de propulsion clignotent trois fois.
Pendant ce temps, appuyez encore une fois sur le
bouton marche-arrêt (1) et maintenez-le enfoncé. Les
quatre DEL s'allument et s'éteignent successivement
(DEL 4 à DEL 1).
Figure 2
Dès que la DEL 1 est également éteinte, relâchez le
bouton. La batterie de propulsion est maintenant éteinte
et les contacts de la batterie ne sont plus sous tension.
Insertion de la batterie de propulsion dans le QuadroCopter
Avant d'insérer la batterie de propulsion dans le QuadroCopter, appuyez brièvement sur le bouton marche-
arrêt de la batterie de propulsion. Toutes les quatre DEL doivent s'allumer pendant deux secondes.
Glissez la batterie de propulsion éteinte (voir figure 7, n° 1) avec les contacts de raccordement de charge
vers l'avant dans le QuadroCopter. Appuyez légèrement sur la surface cannelée du verrouillage de la batte-
rie (voir figure 7, n° 2) afin que la languette de verrouillage puisse s'enclencher.
Après avoir inséré puis correctement verrouillé la batterie de propulsion dans le QuadroCopter, allumez
l'émetteur puis la batterie de propulsion.
Figure 3
Figure 4
Figure 5
Figure 6
Figure 7
