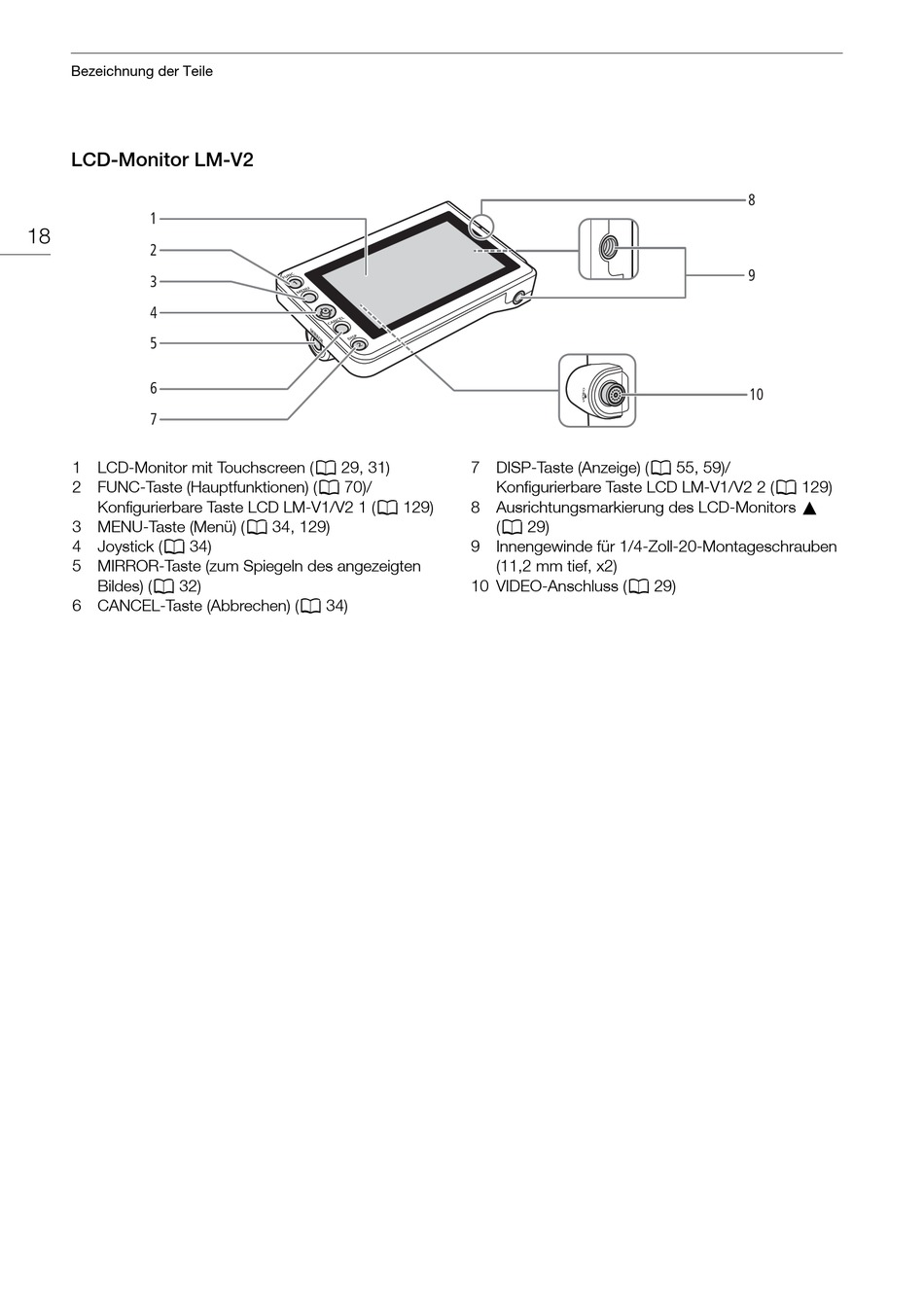

Bezeichnung der Teile
LCD-Monitor LM-V2
1
18
2
3
4
5
6
7
1 LCD-Monitor mit Touchscreen (A 29, 31)
2 FUNC-Taste (Hauptfunktionen) (A 70)/
Konfigurierbare Taste LCD LM-V1/V2 1 (A 129)
3 MENU-Taste (Menü) (A 34, 129)
4 Joystick (A 34)
5 MIRROR-Taste (zum Spiegeln des angezeigten
Bildes) (A 32)
6 CANCEL-Taste (Abbrechen) (A 34)
7 DISP-Taste (Anzeige) (A 55, 59)/
Konfigurierbare Taste LCD LM-V1/V2 2 (A 129)
8 Ausrichtungsmarkierung des LCD-Monitors Í
(A 29)
9 Innengewinde für 1/4-Zoll-20-Montageschrauben
(11,2 mm tief, x2)
10 VIDEO-Anschluss (A 29)
8
9
10
