1

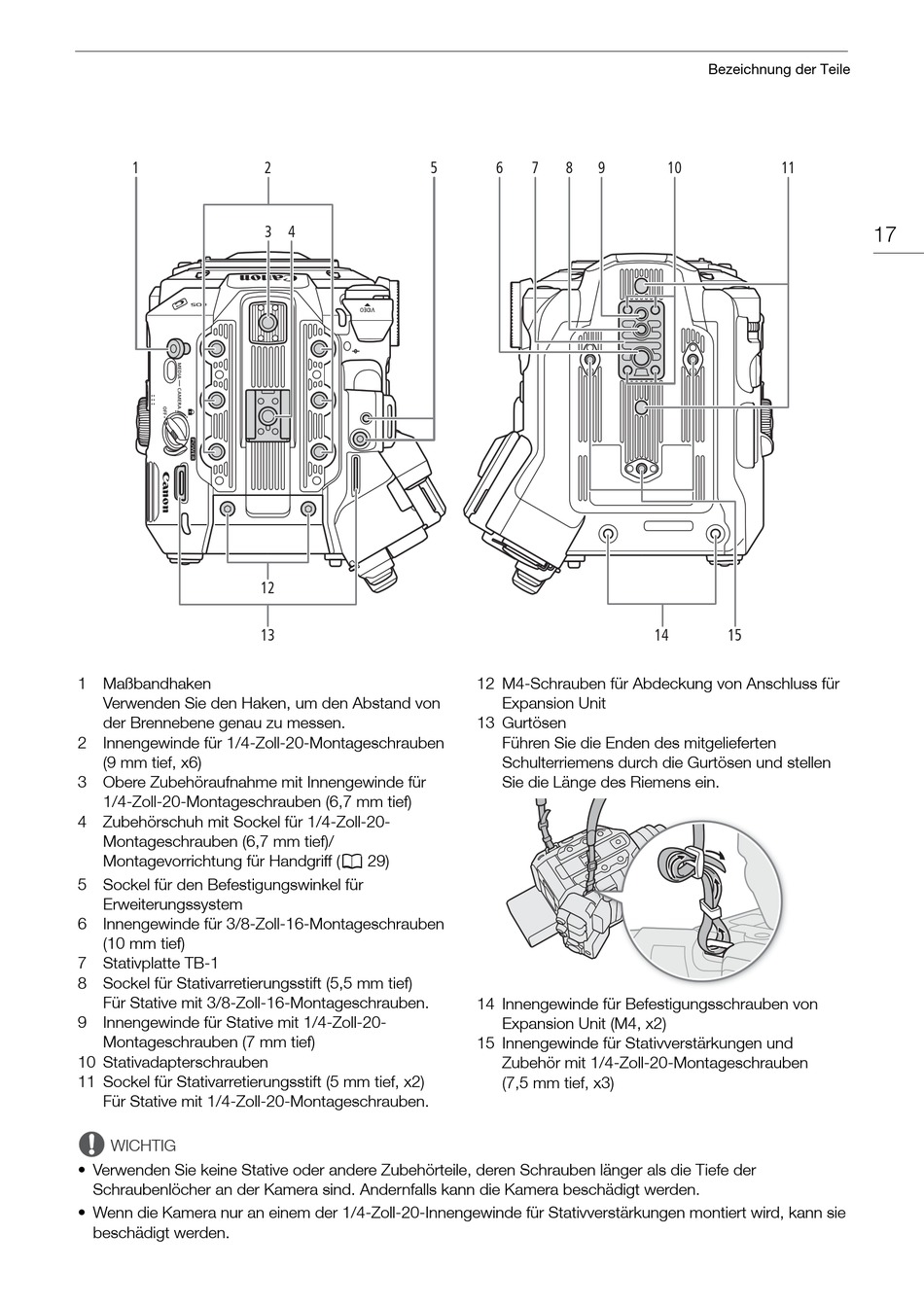

1 Maßbandhaken
Verwenden Sie den Haken, um den Abstand von
der Brennebene genau zu messen.
2 Innengewinde für 1/4-Zoll-20-Montageschrauben
(9 mm tief, x6)
3 Obere Zubehöraufnahme mit Innengewinde für
1/4-Zoll-20-Montageschrauben (6,7 mm tief)
4 Zubehörschuh mit Sockel für 1/4-Zoll-20-
Montageschrauben (6,7 mm tief)/
Montagevorrichtung für Handgriff (A 29)
5 Sockel für den Befestigungswinkel für
Erweiterungssystem
6 Innengewinde für 3/8-Zoll-16-Montageschrauben
(10 mm tief)
7 Stativplatte TB-1
8 Sockel für Stativarretierungsstift (5,5 mm tief)
Für Stative mit 3/8-Zoll-16-Montageschrauben.
9 Innengewinde für Stative mit 1/4-Zoll-20-
Montageschrauben (7 mm tief)
10 Stativadapterschrauben
11 Sockel für Stativarretierungsstift (5 mm tief, x2)
Für Stative mit 1/4-Zoll-20-Montageschrauben.
WICHTIG
• Verwenden Sie keine Stative oder andere Zubehörteile, deren Schrauben länger als die Tiefe der
Schraubenlöcher an der Kamera sind. Andernfalls kann die Kamera beschädigt werden.
• Wenn die Kamera nur an einem der 1/4-Zoll-20-Innengewinde für Stativverstärkungen montiert wird, kann sie
beschädigt werden.
2
5
3
4
12
13
6
7
8
9
12 M4-Schrauben für Abdeckung von Anschluss für
Expansion Unit
13 Gurtösen
Führen Sie die Enden des mitgelieferten
Schulterriemens durch die Gurtösen und stellen
Sie die Länge des Riemens ein.
14 Innengewinde für Befestigungsschrauben von
Expansion Unit (M4, x2)
15 Innengewinde für Stativverstärkungen und
Zubehör mit 1/4-Zoll-20-Montageschrauben
(7,5 mm tief, x3)
Bezeichnung der Teile
10
11
14
15
17
