Aufbau und Funktion
E-Hand-Schweißen
5.8 E-Hand-Schweißen
Quetsch- und Verbrennungsgefahr!
Beim Wechseln von abgebrannten oder neuen Stabelektroden
•
Gerät am Hauptschalter ausschalten.
•
Geeignete Schutzhandschuhe tragen.
•
Isolierte Zange benutzen, um verbrauchte Stabelektroden zu entfernen oder um
geschweißte Werkstücke zu bewegen.
•
Elektrodenhalter immer isoliert ablegen!
5.8.1 Anschluss Elektrodenhalter und Werkstückleitung
Pos. Symbol
1
2
3
4
5
• Kabelstecker des Elektrodenhalters entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
• Kabelstecker der Werkstückleitung entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
•
Polaritätswahlstecker in Parkbuchse stecken und durch Rechtsdrehen verriegeln.
Die Polarität richtet sich nach der Angabe des Elektrodenherstellers auf der
Elektrodenverpackung.
46
Beschreibung 0
Werkstück
Anschlussbuchse, Schweißstrom „+"
•
E-Hand-Schweißen:
Anschlussbuchse, Schweißstrom „-"
•
E-Hand-Schweißen:
Parkbuchse, Polaritätswahlstecker
Aufnahme Polaritätswahlstecker beim E-Hand-Schweißen oder Transport.
Elektrodenhalter
VORSICHT

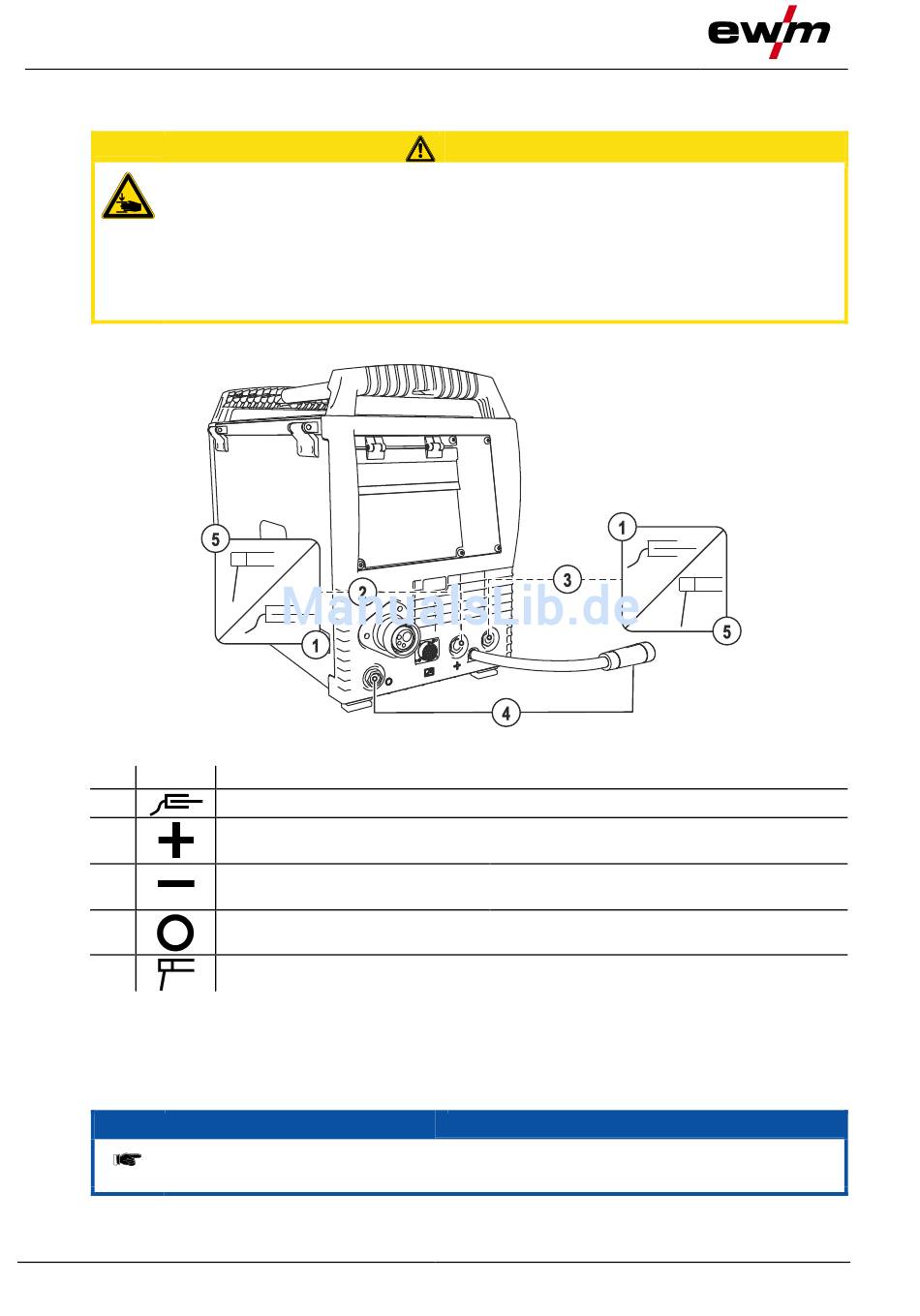

Abbildung 5-16
Werkstückanschluss
Elektrodenhalteranschluss
HINWEIS
