5.5 Schweißbrennerkühlung
5.5.1 Anschluss Schweißbrennerkühlgerät
Montage- und Anschlussbeschreibungen in der Betriebsanleitung des Kühlgerätes
beachten!
Pos. Symbol
1
2
3
•
8-poligen Steuerleitungsstecker des Kühlgerätes in Anschlussbuchse, 8-polig des Schweißgerätes
einstecken und verriegeln.
•
4-poligen Versorgungsstecker des Kühlgerätes in Anschlussbuchse, 4-polig des Schweißgerätes
einstecken und verriegeln.
28
Beschreibung 0
Anschlussbuchse, 4-polig
Spannungsversorgung Kühlgerät
Anschlussbuchse, 8-polig
Steuerleitung Kühlgerät
Kühlgerät
HINWEIS

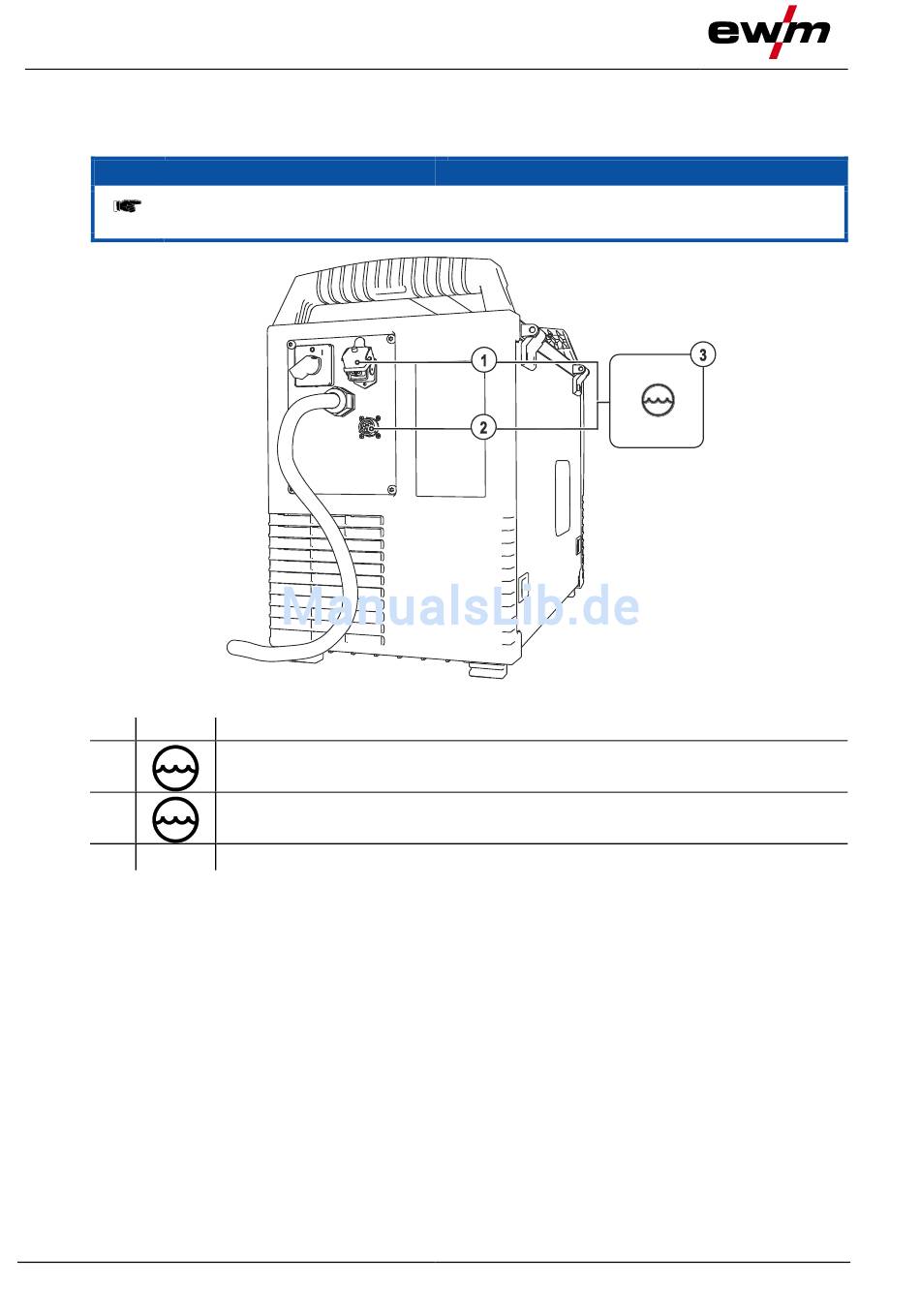

Abbildung 5-3
