5. Reinigen Sie das Schneidwerk gründlich. Sie müssen
alle Schmutzrückstände entfernen, um den korrekten
Einbau der Ablenkbleche am Schneidwerk sicher-
zustellen.
6. Reparieren Sie alle verbogenen oder beschädigten
Bereiche des Schneidwerks und ersetzen alle
fehlenden Teile.
Einbauen und Entfernen von
Schnittmessern
1. Entfernen Sie die Messer und Antiskalpierschalen von
den Spindeln. Heben Sie beide Teile zur Wiederver-
wendung beim Seitenauswurf sicher auf.
2. Montieren Sie neue Recycler-Messer ohne
Antiskalpierschalen.
Wichtig Richten Sie die Messerflügel (d.h. die abge-
kanteten Bereiche) zur Innenseite des Schneidwerks aus.
3. Ziehen Sie die Messerschrauben mit 115–150 Nm an.
Einbauen und Entfernen von
Ablenkblechen
Wichtig Diese Ablenkbleche werden nur beim
Mulchen eingesetzt. Wenn Sie die Position des Auswurfs
an der Seite vorziehen, müssen Sie diese Ablenkbleche
entfernen.
1. Stecken Sie vier Schrauben (5/16 x 1-1/4") in die tief
zurückgesetzten Löcher in den linken und rechten
Ablenkblechen. Sichern Sie die Schrauben mit vier
Sicherungsmuttern (5/16") in den flacheren Aus-
sparungen ab. Beachten Sie für die korrekte Montage
und die korrekten Löcher die Bilder 14 und 15.
3

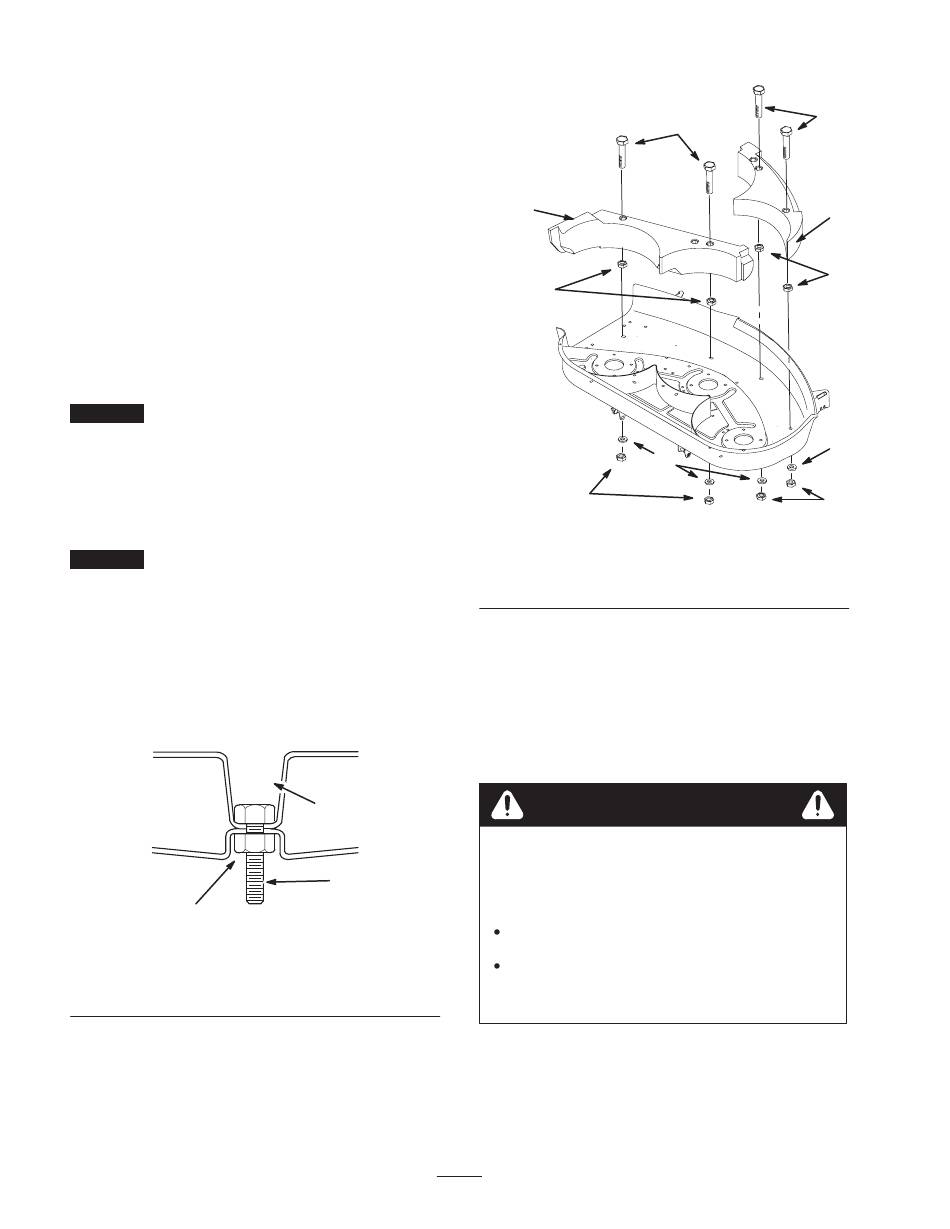

Bild 14
1. Tiefe Aussparung
2. Schraube 5/16" x 1-1/4"
2. Positionieren Sie das linke und das rechte Ablenkblech
so in der Schneidkammer, dass die Verlängerungen
ineinander passen. Sichern Sie diese mit vier
Sicherungsmuttern (5/16") und vier Sicherungs-
scheiben ab (Bild 15).
1
2
2033
3. Sicherungsmutter 5/16"
20
2
5
m–3813
5
Bild 15
1. Linkes Ablenkblech
2. Rechtes Ablenkblech
3. Schraube 5/16" x 1-1/4"
3. Ziehen Sie alle Befestigungsteile fest.
4. Drehen Sie die Messer, um sicherzustellen, dass ein
Abstand von mindestens 3 mm zwischen den Messern
und Ablenkblechen besteht.
5. Stellen Sie mit Hilfe der vorhandenen Befestigungs-
teile sicher, dass alle Löcher im Schneidwerk mit einer
Schraube und Mutter verstopft sind.
Gefahr
Offene Löcher im Schneidwerk stellen eine
Gefahr für Sie und Unbeteiligte durch heraus-
geschleuderte Fremdkörper dar, die zu
Verletzungen führen können.
Setzen Sie das Schneidwerk nie ein, ohne zuerst
alle Löcher darin zu verschließen.
Montieren Sie die Befestigungsteile in den
Befestigungslöchern, wenn die Mulch-
ablenkbleche entfernt werden.
3
3
1
5
4
4
5
4. Sicherungsscheibe
5. Sicherungsmutter 5/16"
