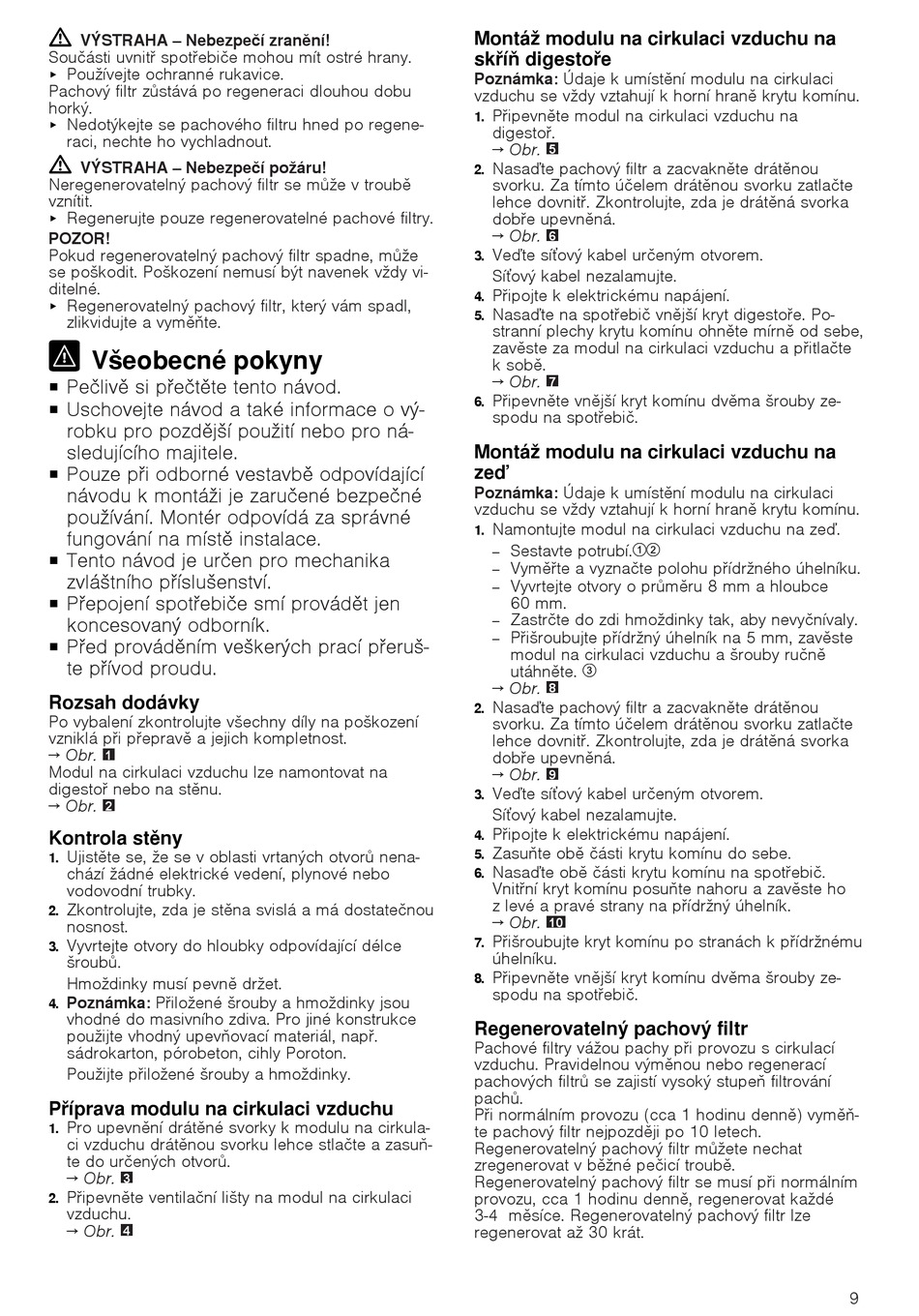

VÝSTRAHA ‒ Nebezpečí zranění!
Součásti uvnitř spotřebiče mohou mít ostré hrany.
Používejte ochranné rukavice.
▶
Pachový filtr zůstává po regeneraci dlouhou dobu
horký.
Nedotýkejte se pachového filtru hned po regene-
▶
raci, nechte ho vychladnout.
VÝSTRAHA ‒ Nebezpečí požáru!
Neregenerovatelný pachový filtr se může v troubě
vznítit.
Regenerujte pouze regenerovatelné pachové filtry.
▶
POZOR!
Pokud regenerovatelný pachový filtr spadne, může
se poškodit. Poškození nemusí být navenek vždy vi-
ditelné.
Regenerovatelný pachový filtr, který vám spadl,
▶
zlikvidujte a vyměňte.
Všeobecné pokyny
Pečlivě si přečtěte tento návod.
¡
Uschovejte návod a také informace o vý-
¡
robku pro pozdější použití nebo pro ná-
sledujícího majitele.
Pouze při odborné vestavbě odpovídající
¡
návodu k montáži je zaručené bezpečné
používání. Montér odpovídá za správné
fungování na místě instalace.
Tento návod je určen pro mechanika
¡
zvláštního příslušenství.
Přepojení spotřebiče smí provádět jen
¡
koncesovaný odborník.
Před prováděním veškerých prací přeruš-
¡
te přívod proudu.
Rozsah dodávky
Po vybalení zkontrolujte všechny díly na poškození
vzniklá při přepravě a jejich kompletnost.
→ Obr.
1
Modul na cirkulaci vzduchu lze namontovat na
digestoř nebo na stěnu.
→ Obr.
2
Kontrola stěny
Ujistěte se, že se v oblasti vrtaných otvorů nena-
1.
chází žádné elektrické vedení, plynové nebo
vodovodní trubky.
Zkontrolujte, zda je stěna svislá a má dostatečnou
2.
nosnost.
Vyvrtejte otvory do hloubky odpovídající délce
3.
šroubů.
Hmoždinky musí pevně držet.
Poznámka: Přiložené šrouby a hmoždinky jsou
4.
vhodné do masivního zdiva. Pro jiné konstrukce
použijte vhodný upevňovací materiál, např.
sádrokarton, pórobeton, cihly Poroton.
Použijte přiložené šrouby a hmoždinky.
Příprava modulu na cirkulaci vzduchu
Pro upevnění drátěné svorky k modulu na cirkula-
1.
ci vzduchu drátěnou svorku lehce stlačte a zasuň-
te do určených otvorů.
→ Obr.
3
Připevněte ventilační lišty na modul na cirkulaci
2.
vzduchu.
→ Obr.
4
Montáž modulu na cirkulaci vzduchu na
skříň digestoře
Poznámka: Údaje k umístění modulu na cirkulaci
vzduchu se vždy vztahují k horní hraně krytu komínu.
Připevněte modul na cirkulaci vzduchu na
1.
digestoř.
→ Obr.
5
Nasaďte pachový filtr a zacvakněte drátěnou
2.
svorku. Za tímto účelem drátěnou svorku zatlačte
lehce dovnitř. Zkontrolujte, zda je drátěná svorka
dobře upevněná.
→ Obr.
6
Veďte síťový kabel určeným otvorem.
3.
Síťový kabel nezalamujte.
Připojte k elektrickému napájení.
4.
Nasaďte na spotřebič vnější kryt digestoře. Po-
5.
stranní plechy krytu komínu ohněte mírně od sebe,
zavěste za modul na cirkulaci vzduchu a přitlačte
k sobě.
→ Obr.
7
Připevněte vnější kryt komínu dvěma šrouby ze-
6.
spodu na spotřebič.
Montáž modulu na cirkulaci vzduchu na
zeď
Poznámka: Údaje k umístění modulu na cirkulaci
vzduchu se vždy vztahují k horní hraně krytu komínu.
Namontujte modul na cirkulaci vzduchu na zeď.
1.
Sestavte potrubí.
‒
Vyměřte a vyznačte polohu přídržného úhelníku.
‒
Vyvrtejte otvory o průměru 8 mm a hloubce
‒
60 mm.
Zastrčte do zdi hmoždinky tak, aby nevyčnívaly.
‒
Přišroubujte přídržný úhelník na 5 mm, zavěste
‒
modul na cirkulaci vzduchu a šrouby ručně
utáhněte.
→ Obr.
8
Nasaďte pachový filtr a zacvakněte drátěnou
2.
svorku. Za tímto účelem drátěnou svorku zatlačte
lehce dovnitř. Zkontrolujte, zda je drátěná svorka
dobře upevněná.
→ Obr.
9
Veďte síťový kabel určeným otvorem.
3.
Síťový kabel nezalamujte.
Připojte k elektrickému napájení.
4.
Zasuňte obě části krytu komínu do sebe.
5.
Nasaďte obě části krytu komínu na spotřebič.
6.
Vnitřní kryt komínu posuňte nahoru a zavěste ho
z levé a pravé strany na přídržný úhelník.
→ Obr.
10
Přišroubujte kryt komínu po stranách k přídržnému
7.
úhelníku.
Připevněte vnější kryt komínu dvěma šrouby ze-
8.
spodu na spotřebič.
Regenerovatelný pachový filtr
Pachové filtry vážou pachy při provozu s cirkulací
vzduchu. Pravidelnou výměnou nebo regenerací
pachových filtrů se zajistí vysoký stupeň filtrování
pachů.
Při normálním provozu (cca 1 hodinu denně) vyměň-
te pachový filtr nejpozději po 10 letech.
Regenerovatelný pachový filtr můžete nechat
zregenerovat v běžné pečicí troubě.
Regenerovatelný pachový filtr se musí při normálním
provozu, cca 1 hodinu denně, regenerovat každé
3-4 měsíce. Regenerovatelný pachový filtr lze
regenerovat až 30 krát.
