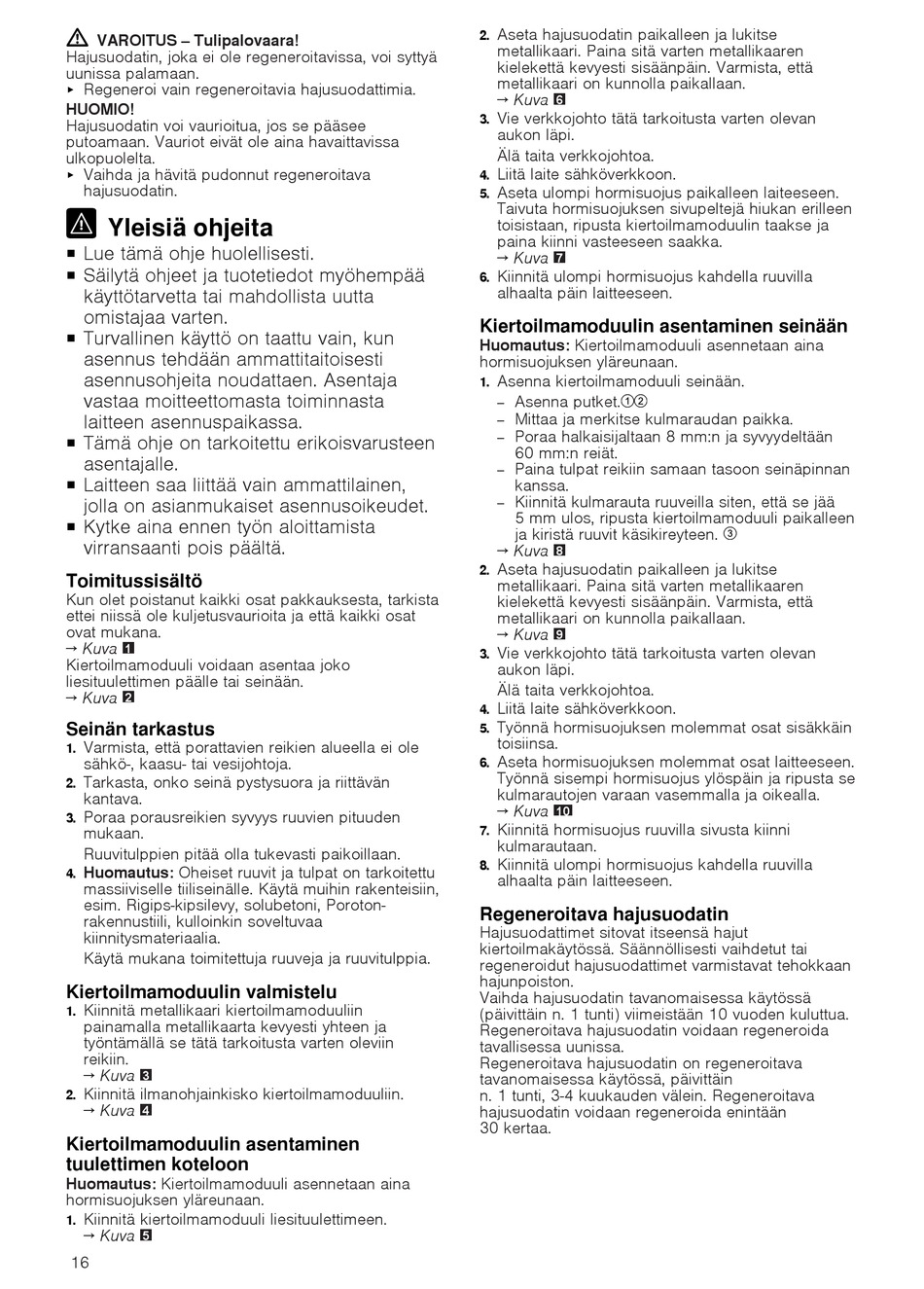

VAROITUS ‒ Tulipalovaara!
Hajusuodatin, joka ei ole regeneroitavissa, voi syttyä
uunissa palamaan.
Regeneroi vain regeneroitavia hajusuodattimia.
▶
HUOMIO!
Hajusuodatin voi vaurioitua, jos se pääsee
putoamaan. Vauriot eivät ole aina havaittavissa
ulkopuolelta.
Vaihda ja hävitä pudonnut regeneroitava
▶
hajusuodatin.
Yleisiä ohjeita
Lue tämä ohje huolellisesti.
¡
Säilytä ohjeet ja tuotetiedot myöhempää
¡
käyttötarvetta tai mahdollista uutta
omistajaa varten.
Turvallinen käyttö on taattu vain, kun
¡
asennus tehdään ammattitaitoisesti
asennusohjeita noudattaen. Asentaja
vastaa moitteettomasta toiminnasta
laitteen asennuspaikassa.
Tämä ohje on tarkoitettu erikoisvarusteen
¡
asentajalle.
Laitteen saa liittää vain ammattilainen,
¡
jolla on asianmukaiset asennusoikeudet.
Kytke aina ennen työn aloittamista
¡
virransaanti pois päältä.
Toimitussisältö
Kun olet poistanut kaikki osat pakkauksesta, tarkista
ettei niissä ole kuljetusvaurioita ja että kaikki osat
ovat mukana.
→ Kuva
1
Kiertoilmamoduuli voidaan asentaa joko
liesituulettimen päälle tai seinään.
→ Kuva
2
Seinän tarkastus
Varmista, että porattavien reikien alueella ei ole
1.
sähkö-, kaasu- tai vesijohtoja.
Tarkasta, onko seinä pystysuora ja riittävän
2.
kantava.
Poraa porausreikien syvyys ruuvien pituuden
3.
mukaan.
Ruuvitulppien pitää olla tukevasti paikoillaan.
Huomautus: Oheiset ruuvit ja tulpat on tarkoitettu
4.
massiiviselle tiiliseinälle. Käytä muihin rakenteisiin,
esim. Rigips-kipsilevy, solubetoni, Poroton-
rakennustiili, kulloinkin soveltuvaa
kiinnitysmateriaalia.
Käytä mukana toimitettuja ruuveja ja ruuvitulppia.
Kiertoilmamoduulin valmistelu
Kiinnitä metallikaari kiertoilmamoduuliin
1.
painamalla metallikaarta kevyesti yhteen ja
työntämällä se tätä tarkoitusta varten oleviin
reikiin.
→ Kuva
3
Kiinnitä ilmanohjainkisko kiertoilmamoduuliin.
2.
→ Kuva
4
Kiertoilmamoduulin asentaminen
tuulettimen koteloon
Huomautus: Kiertoilmamoduuli asennetaan aina
hormisuojuksen yläreunaan.
Kiinnitä kiertoilmamoduuli liesituulettimeen.
1.
→ Kuva
5
16
Aseta hajusuodatin paikalleen ja lukitse
2.
metallikaari. Paina sitä varten metallikaaren
kielekettä kevyesti sisäänpäin. Varmista, että
metallikaari on kunnolla paikallaan.
→ Kuva
6
Vie verkkojohto tätä tarkoitusta varten olevan
3.
aukon läpi.
Älä taita verkkojohtoa.
Liitä laite sähköverkkoon.
4.
Aseta ulompi hormisuojus paikalleen laiteeseen.
5.
Taivuta hormisuojuksen sivupeltejä hiukan erilleen
toisistaan, ripusta kiertoilmamoduulin taakse ja
paina kiinni vasteeseen saakka.
→ Kuva
7
Kiinnitä ulompi hormisuojus kahdella ruuvilla
6.
alhaalta päin laitteeseen.
Kiertoilmamoduulin asentaminen seinään
Huomautus: Kiertoilmamoduuli asennetaan aina
hormisuojuksen yläreunaan.
Asenna kiertoilmamoduuli seinään.
1.
Asenna putket.
‒
Mittaa ja merkitse kulmaraudan paikka.
‒
Poraa halkaisijaltaan 8 mm:n ja syvyydeltään
‒
60 mm:n reiät.
Paina tulpat reikiin samaan tasoon seinäpinnan
‒
kanssa.
Kiinnitä kulmarauta ruuveilla siten, että se jää
‒
5 mm ulos, ripusta kiertoilmamoduuli paikalleen
ja kiristä ruuvit käsikireyteen.
→ Kuva
8
Aseta hajusuodatin paikalleen ja lukitse
2.
metallikaari. Paina sitä varten metallikaaren
kielekettä kevyesti sisäänpäin. Varmista, että
metallikaari on kunnolla paikallaan.
→ Kuva
9
Vie verkkojohto tätä tarkoitusta varten olevan
3.
aukon läpi.
Älä taita verkkojohtoa.
Liitä laite sähköverkkoon.
4.
Työnnä hormisuojuksen molemmat osat sisäkkäin
5.
toisiinsa.
Aseta hormisuojuksen molemmat osat laitteeseen.
6.
Työnnä sisempi hormisuojus ylöspäin ja ripusta se
kulmarautojen varaan vasemmalla ja oikealla.
→ Kuva
10
Kiinnitä hormisuojus ruuvilla sivusta kiinni
7.
kulmarautaan.
Kiinnitä ulompi hormisuojus kahdella ruuvilla
8.
alhaalta päin laitteeseen.
Regeneroitava hajusuodatin
Hajusuodattimet sitovat itseensä hajut
kiertoilmakäytössä. Säännöllisesti vaihdetut tai
regeneroidut hajusuodattimet varmistavat tehokkaan
hajunpoiston.
Vaihda hajusuodatin tavanomaisessa käytössä
(päivittäin n. 1 tunti) viimeistään 10 vuoden kuluttua.
Regeneroitava hajusuodatin voidaan regeneroida
tavallisessa uunissa.
Regeneroitava hajusuodatin on regeneroitava
tavanomaisessa käytössä, päivittäin
n. 1 tunti, 3-4 kuukauden välein. Regeneroitava
hajusuodatin voidaan regeneroida enintään
30 kertaa.
