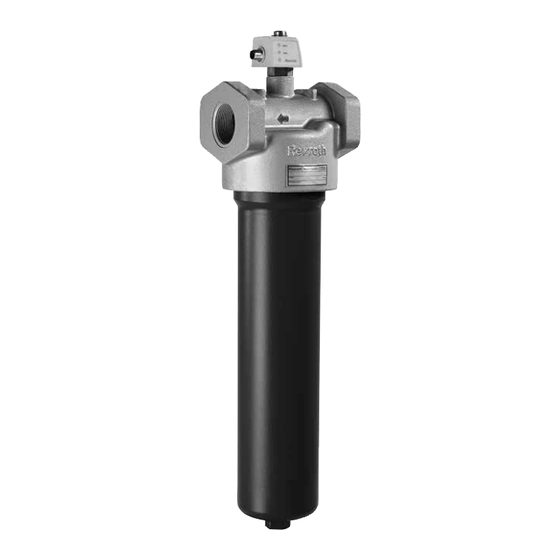

Leitungsfilter
mit Filterelement nach DIN 24550
Typ 245LEN0040 bis 0400; 245LE0130, 0150
245LEN_d
Merkmale
Leitungsfilter werden in Hydraulikanlagen zur Abscheidung
von Feststoffen aus Fluiden und Schmierölen eingesetzt.
Sie sind zum Anbau in Rohrleitungen vorgesehen.
Sie zeichnen sich wie folgt aus:
▶ Filter für den Leitungseinbau
▶ Hochwirksame, spezielle Filtermaterialien
▶ Filtration feinster Partikel und hohe Schmutzaufnahme-
kapazitat über einen weiten Differenzdruckbereich
▶ Hohe Kollapsbeständigkeit der Filterelemente
▶ Standardmäßige Ausführung mit mechanisch-optischer
Wartungsanzeige mit Memoryfunktion
▶ Optionale Ausrüstung mit verschiedenen, elektroni-
schen Schaltelementen möglich, modulare Bauweise
▶ Optionales Bypassventil im Filtergehäuse integriert
▶ Hohe Filtrationsleistung durch zyklonartige, tangentiale
Strömungsführung
▶ Nenngröße nach DIN 24550: 0040 bis 0400
▶ zusätzliche Nenngrößen: 0130, 0150
▶ Nenndruck 250 bar [3628 psi]
▶ Anschluss bis G1 1/2; SAE 1 1/2; SAE 24
▶ Betriebstemperatur: -10 °C bis +100 °C [+14 ° F bis +212 ° F]
Inhalt
Merkmale
RD 51421, Ausgabe: 2019-12, Bosch Rexroth AG
RD 51421
Ausgabe: 2019-12
Ersetzt: 2014-08
1
2, 3
4
5
6
7
8
9, 10
10
11, 12
13
14 ... 16
17
18
18, 19
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bosch Rexroth 245LEN0040
Inhaltszusammenfassung für Bosch Rexroth 245LEN0040
-
Seite 1: Inhaltsverzeichnis
▶ Optionale Ausrüstung mit verschiedenen, elektroni- Montage, Inbetriebnahme, Wartung schen Schaltelementen möglich, modulare Bauweise Anziehdrehmomente ▶ Optionales Bypassventil im Filtergehäuse integriert Richtlinien und Normung 18, 19 ▶ Hohe Filtrationsleistung durch zyklonartige, tangentiale Strömungsführung RD 51421, Ausgabe: 2019-12, Bosch Rexroth AG... -
Seite 2: Bestellangaben Filter
Wartungsanzeige, mech.-optisch, Schaltdruck 2,2 bar [31.9 psi] ‒ Bypass Öffnungsdruck 3,5 bar [51 psi] V2,2 Wartungsanzeige, mech.-optisch, Schaltdruck 5,0 bar [72.5 psi] ‒ Bypass Öffnungsdruck 7,0 bar [101 psi] V5,0 Dichtung NBR-Dichtung FKM-Dichtung Bosch Rexroth AG, RD 51421, Ausgabe: 2019-12... - Seite 3 SAE 10 Rohrgewinde SAE 12 nach SAE 20 SAE J1926 SAE 24 ● Standard-Anschluss Alternative Anschlussmöglichkeit Ergänzende Angaben Herstellerprüfzertifikat M nach DIN 55350 T18 Bestellbeispiel: 245LEN0100-PWR10A00-V5,0-M-R4 Weitere Ausführungen (Filtermaterialien, Anschlüsse,…) sind auf Anfrage erhältlich. RD 51421, Ausgabe: 2019-12, Bosch Rexroth AG...
-
Seite 4: Vorzugstypen
330 [87.2] ..R6 R928030542 ..U6 R928030734 R928006863 245LEN0400-PWR10A00-V5,0-M-.. 420 [111.0] ..R6 R928030543 ..U6 R928030735 R928006917 Gemessener Differenzdruck über Filter und Messvorrichtung nach ISO 3968. Der gemessene Differenzdruck an der Wartungsanzeige fällt niedriger aus. Bosch Rexroth AG, RD 51421, Ausgabe: 2019-12... -
Seite 5: Bestellangaben Zubehör
Nenngröße 0100, mit Filterelement 10 μm und elektronischem Schaltelement M12x1 mit 1 Schaltpunkt für Druckflüssigkeit Mineralöl HLP nach DIN 51524. Filter mit mech.-opt. Wartungsanzeige: 245LEN0100-PWR10A00-V5,0-M-R4 Material-Nr. R928030538 Elektr. Schaltelement: WE-1SP-M12x1 Material-Nr. R928028409 Leitungsdose: Material-Nr. R900031155 Leitungsdose passend zu K24 4-polig, M12x1 mit Schraubanschluss, Kabelverschraubung Pg9. RD 51421, Ausgabe: 2019-12, Bosch Rexroth AG... -
Seite 6: Filterauslegung
Eine Dokumentation der Filterauswahl kann am Ende als PDF generiert werden. Diese beinhaltet die eingegebenen Parameter, den ausgelegten Filter mit Materialnummer inklusive Ersatzteile und die Druckverlustkurven. Link Filterselect: http://filterselect.boschrexroth.com/rexfilter/ Weitere Sprachen können über die Seitennavigation ausgewählt werden. Bosch Rexroth AG, RD 51421, Ausgabe: 2019-12... -
Seite 7: Symbole
Schalt- 30 °C/20 °C punkt [86 °F]/[68 °F] 75 % ein/aus LED gelb 1(+) Bereit- S2-100% schaft 3(Ð) LED grün WE-2SPSU-M12x1 Schaltbild gezeichnet in gestecktem Zustand bei Temperatur > 30 °C [86 °F] (Betriebszustand) RD 51421, Ausgabe: 2019-12, Bosch Rexroth AG... -
Seite 8: Funktion, Schnitt
▶ Wird die Wartungsanzeige zum Elementwechsel nicht beachtet, öffnet bei steigendem Differenzdruck das Bypassventil. Dadurch gelangt ein Teil des Volumenstromes ungefiltert auf die Reinseite des Filters. Eine effektive Filtration ist somit nicht mehr gewährleistet. Bosch Rexroth AG, RD 51421, Ausgabe: 2019-12... -
Seite 9: Technische Daten
Die Lebensdauer der Komponenten wird u.a. beeinflusst von: ▶ Der individuellen Lastfrequenz der Anwendung ▶ Der tatsächlich auftretenden Druckanstiegsgeschwindigkeit Die technischen Angaben gelten unter Einhaltung der vorgegeben Leistungsgrenzen. Erweiterte Betriebsfestigkeit/Lastwechsel auf Anfrage. RD 51421, Ausgabe: 2019-12, Bosch Rexroth AG... -
Seite 10: Verträglichkeit Mit Zugelassenen Druckflüssigkeiten
▶ Biologisch abbaubar: Beim Einsatz von Filtermaterialien aus gen von Komponenten der Maschine und Anlage kann die Stand- Filterpapier können aufgrund Materialunverträglichkeiten und zeit bei diesen Druckflüssigkeiten niedriger sein als erwartet. Aufquellen die Filterstandzeiten niedriger als erwartet sein. Bosch Rexroth AG, RD 51421, Ausgabe: 2019-12... -
Seite 11: Abmessungen
Leitungsfilter | 245LEN0040 … 0400; 245LE0130, 0150 11/20 Abmessungen: 245LE(N) NG0040 … NG0400 (Maßangaben in mm [inch]) Anschlüsse Anschluss Rohrgewinde SAE 1 1/2" ‒ 3000 psi UNF-Gewinde Eintritt RD 51421, Ausgabe: 2019-12, Bosch Rexroth AG... - Seite 12 [0.94] 245LE0150 245LEN0160 SAE 24 SAE 1 1/2" 245LEN0250 G1 1/2 [2.20] 1 7/8-12 UN-2B [2.56] 3000 psi [1.06] 245LEN0400 Ausbaumaß für Filterelementwechsel Maß B1 ist bei SAE-Flanschen um 4 mm [0.16 inch] reduziert Bosch Rexroth AG, RD 51421, Ausgabe: 2019-12...
-
Seite 13: Wartungsanzeige
Schaltelement mit Sicherungsring für elektrische Wartungsanzeige (um 360° drehbar); Rechteck-Steckverbindung EN175301-803 Gehäuse mit drei Leuchtdioden: 24 V = grün: Bereitschaft gelb: Schaltpunkt 75 % rot: Schaltpunkt 100 % Optischer Anzeiger bistabil Sicherungsring DIN 471-16x1, Material-Nr. R900003923 Typschild RD 51421, Ausgabe: 2019-12, Bosch Rexroth AG... -
Seite 14: Filterelement
2.0150 PWR3-A00-0-M 2.0150 PWR6-A00-0-M 2.0150 PWR10-A00-0-M R928006807 2.0160 PWR3-A00-0-M R928006808 2.0160 PWR6-A00-0-M R928006809 2.0160 PWR10-A00-0-M R928006861 2.0250 PWR3-A00-0-M R928006862 2.0250 PWR6-A00-0-M R928006863 2.0250 PWR10-A00-0-M R928006915 2.0400 PWR3-A00-0-M R928006916 2.0400 PWR6-A00-0-M R928006917 2.0400 PWR10-A00-0-M Bosch Rexroth AG, RD 51421, Ausgabe: 2019-12... - Seite 15 NBR-Dichtung FKM-Dichtung Max. Betriebsdruck Schaltdruck 2,2 bar [32 psi], 450 bar [6527 psi] Schaltdruck 5,0 bar [72.5 psi], 450 bar [6527 psi] Mechanisch-optische Material-Nr. Wartungsanzeige WO-D01-2,2-M-450 R928038783 WO-D01-2,2-V-450 R928038782 R901025313 WO-D01-5,0-M-450 WO-D01-5,0-V-450 R901066235 RD 51421, Ausgabe: 2019-12, Bosch Rexroth AG...
-
Seite 16: Bestellangaben Ersatzteile
245LEN0040 … 0400; 245LE0130, 0150 | Leitungsfilter Bestellangaben Ersatzteile Dichtungssatz 245LE – Dichtungssatz Baureihe 245LE Nenngröße NG0040-0100 N0040-0100 NG0130-0150 0130-0150 NG0160-0400 N0160-0400 Dichtung NBR-Dichtung FKM-Dichtung Material-Nr. Dichtungssatz R928028016 D245LEN0040-0100-M R928028214 D245LE0130-0150-M R928028017 D245LEN0160-0400-M R928047988 D245LEN0040-0100-V R928048951 D245LE0130-0150-V R928039838 D245LEN0160-0400-V Bosch Rexroth AG, RD 51421, Ausgabe: 2019-12... -
Seite 17: Montage, Inbetriebnahme, Wartung
Umgebungsbedingungen ausgesetzt ▶ Funktion und Sicherheit sind nur bei Verwendung von wird, die nicht unseren Montagebedingungen entspre- original Bosch Rexroth Filterelementen und Ersatztei- chen. len gewährleistet. RD 51421, Ausgabe: 2019-12, Bosch Rexroth AG... -
Seite 18: Anziehdrehmomente
Wartungsanzeigen können für folgende explosions- Bei den elektronischen Wartungsanzeigen mit einem gefährdeten Bereiche verwendet werden: Schaltpunkt: WE-1SP-M12x1 R928028409 Zoneneignung R928036318 WE-1SP-EN175301-803 handelt es sich nach DIN EN 60079-11:2012 um einfache Staub elektronische Betriebsmittel, die keine eigene Spannungs- Bosch Rexroth AG, RD 51421, Ausgabe: 2019-12... - Seite 19 ▶ Bei Verwendung der Leitungsfilter nach 51421 in Ersatzelement zu entfernen Hinweise: ▶ Funktions- und Sicherheitsgewährleistung besteht nur ▶ Wartung nur durch Fachpersonal, Unterweisung bei Original Rexroth-Ersatzteilen durch den Betreiber gem. RICHTLINIE 1999/92/EG Anhang II, Abschnitt 1.1 RD 51421, Ausgabe: 2019-12, Bosch Rexroth AG...
- Seite 20 20/20 245LEN0040 … 0400; 245LE0130, 0150 | Leitungsfilter Notizen Bosch Rexroth AG © Alle Rechte bei Bosch Rexroth AG, auch für den Fall von Schutzrechtsanmel- Werk Ketsch dungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Hardtwaldstr. 43 Die angegebenen Daten dienen allein der Produktbeschreibung. Eine Aussage 68775 Ketsch, Germany über eine bestimmte Beschaffenheit oder eine Eignung für einen bestimmten...
