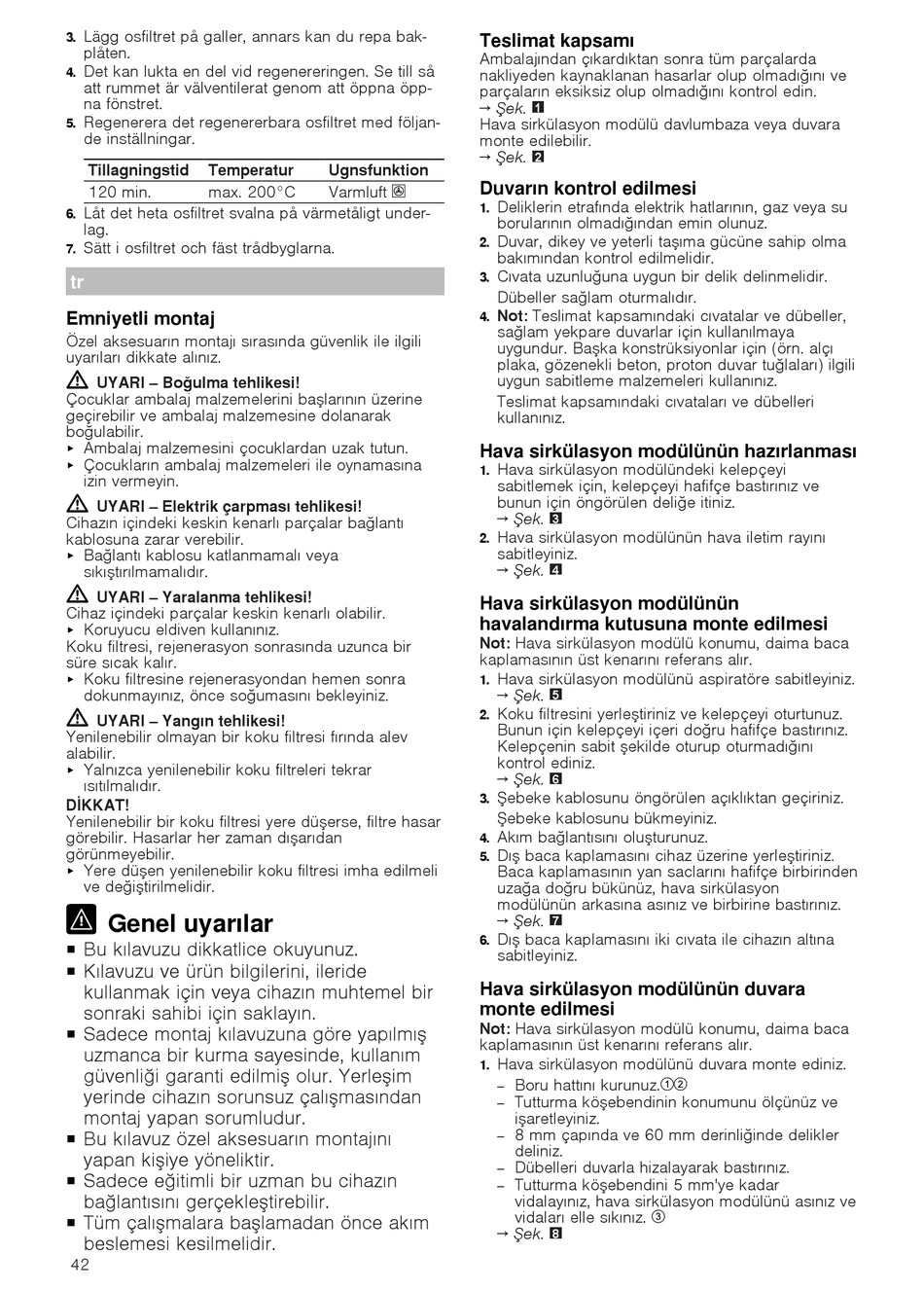

Lägg osfiltret på galler, annars kan du repa bak-
3.
plåten.
Det kan lukta en del vid regenereringen. Se till så
4.
att rummet är välventilerat genom att öppna öpp-
na fönstret.
Regenerera det regenererbara osfiltret med följan-
5.
de inställningar.
Tillagningstid Temperatur
120 min. max. 200°C
Låt det heta osfiltret svalna på värmetåligt under-
6.
lag.
Sätt i osfiltret och fäst trådbyglarna.
7.
tr
Emniyetli montaj
Özel aksesuarın montajı sırasında güvenlik ile ilgili
uyarıları dikkate alınız.
UYARI ‒ Boğulma tehlikesi!
Çocuklar ambalaj malzemelerini başlarının üzerine
geçirebilir ve ambalaj malzemesine dolanarak
boğulabilir.
Ambalaj malzemesini çocuklardan uzak tutun.
▶
Çocukların ambalaj malzemeleri ile oynamasına
▶
izin vermeyin.
UYARI ‒ Elektrik çarpması tehlikesi!
Cihazın içindeki keskin kenarlı parçalar bağlantı
kablosuna zarar verebilir.
Bağlantı kablosu katlanmamalı veya
▶
sıkıştırılmamalıdır.
UYARI ‒ Yaralanma tehlikesi!
Cihaz içindeki parçalar keskin kenarlı olabilir.
Koruyucu eldiven kullanınız.
▶
Koku filtresi, rejenerasyon sonrasında uzunca bir
süre sıcak kalır.
Koku filtresine rejenerasyondan hemen sonra
▶
dokunmayınız, önce soğumasını bekleyiniz.
UYARI ‒ Yangın tehlikesi!
Yenilenebilir olmayan bir koku filtresi fırında alev
alabilir.
Yalnızca yenilenebilir koku filtreleri tekrar
▶
ısıtılmalıdır.
DİKKAT!
Yenilenebilir bir koku filtresi yere düşerse, filtre hasar
görebilir. Hasarlar her zaman dışarıdan
görünmeyebilir.
Yere düşen yenilenebilir koku filtresi imha edilmeli
▶
ve değiştirilmelidir.
Genel uyarılar
Bu kılavuzu dikkatlice okuyunuz.
¡
Kılavuzu ve ürün bilgilerini, ileride
¡
kullanmak için veya cihazın muhtemel bir
sonraki sahibi için saklayın.
Sadece montaj kılavuzuna göre yapılmış
¡
uzmanca bir kurma sayesinde, kullanım
güvenliği garanti edilmiş olur. Yerleşim
yerinde cihazın sorunsuz çalışmasından
montaj yapan sorumludur.
Bu kılavuz özel aksesuarın montajını
¡
yapan kişiye yöneliktir.
Sadece eğitimli bir uzman bu cihazın
¡
bağlantısını gerçekleştirebilir.
Tüm çalışmalara başlamadan önce akım
¡
beslemesi kesilmelidir.
42
Teslimat kapsamı
Ambalajından çıkardıktan sonra tüm parçalarda
nakliyeden kaynaklanan hasarlar olup olmadığını ve
parçaların eksiksiz olup olmadığını kontrol edin.
→ Şek.
Hava sirkülasyon modülü davlumbaza veya duvara
monte edilebilir.
→ Şek.
Ugnsfunktion
Duvarın kontrol edilmesi
Varmluft
1.
2.
3.
4.
Hava sirkülasyon modülünün hazırlanması
1.
2.
Hava sirkülasyon modülünün
havalandırma kutusuna monte edilmesi
Not: Hava sirkülasyon modülü konumu, daima baca
kaplamasının üst kenarını referans alır.
1.
2.
3.
4.
5.
6.
Hava sirkülasyon modülünün duvara
monte edilmesi
Not: Hava sirkülasyon modülü konumu, daima baca
kaplamasının üst kenarını referans alır.
1.
1
2
Deliklerin etrafında elektrik hatlarının, gaz veya su
borularının olmadığından emin olunuz.
Duvar, dikey ve yeterli taşıma gücüne sahip olma
bakımından kontrol edilmelidir.
Cıvata uzunluğuna uygun bir delik delinmelidir.
Dübeller sağlam oturmalıdır.
Not: Teslimat kapsamındaki cıvatalar ve dübeller,
sağlam yekpare duvarlar için kullanılmaya
uygundur. Başka konstrüksiyonlar için (örn. alçı
plaka, gözenekli beton, proton duvar tuğlaları) ilgili
uygun sabitleme malzemeleri kullanınız.
Teslimat kapsamındaki cıvataları ve dübelleri
kullanınız.
Hava sirkülasyon modülündeki kelepçeyi
sabitlemek için, kelepçeyi hafifçe bastırınız ve
bunun için öngörülen deliğe itiniz.
→ Şek.
3
Hava sirkülasyon modülünün hava iletim rayını
sabitleyiniz.
→ Şek.
4
Hava sirkülasyon modülünü aspiratöre sabitleyiniz.
→ Şek.
5
Koku filtresini yerleştiriniz ve kelepçeyi oturtunuz.
Bunun için kelepçeyi içeri doğru hafifçe bastırınız.
Kelepçenin sabit şekilde oturup oturmadığını
kontrol ediniz.
→ Şek.
6
Şebeke kablosunu öngörülen açıklıktan geçiriniz.
Şebeke kablosunu bükmeyiniz.
Akım bağlantısını oluşturunuz.
Dış baca kaplamasını cihaz üzerine yerleştiriniz.
Baca kaplamasının yan saclarını hafifçe birbirinden
uzağa doğru bükünüz, hava sirkülasyon
modülünün arkasına asınız ve birbirine bastırınız.
→ Şek.
7
Dış baca kaplamasını iki cıvata ile cihazın altına
sabitleyiniz.
Hava sirkülasyon modülünü duvara monte ediniz.
Boru hattını kurunuz.
‒
Tutturma köşebendinin konumunu ölçünüz ve
‒
işaretleyiniz.
8 mm çapında ve 60 mm derinliğinde delikler
‒
deliniz.
Dübelleri duvarla hizalayarak bastırınız.
‒
Tutturma köşebendini 5 mm'ye kadar
‒
vidalayınız, hava sirkülasyon modülünü asınız ve
vidaları elle sıkınız.
→ Şek.
8
