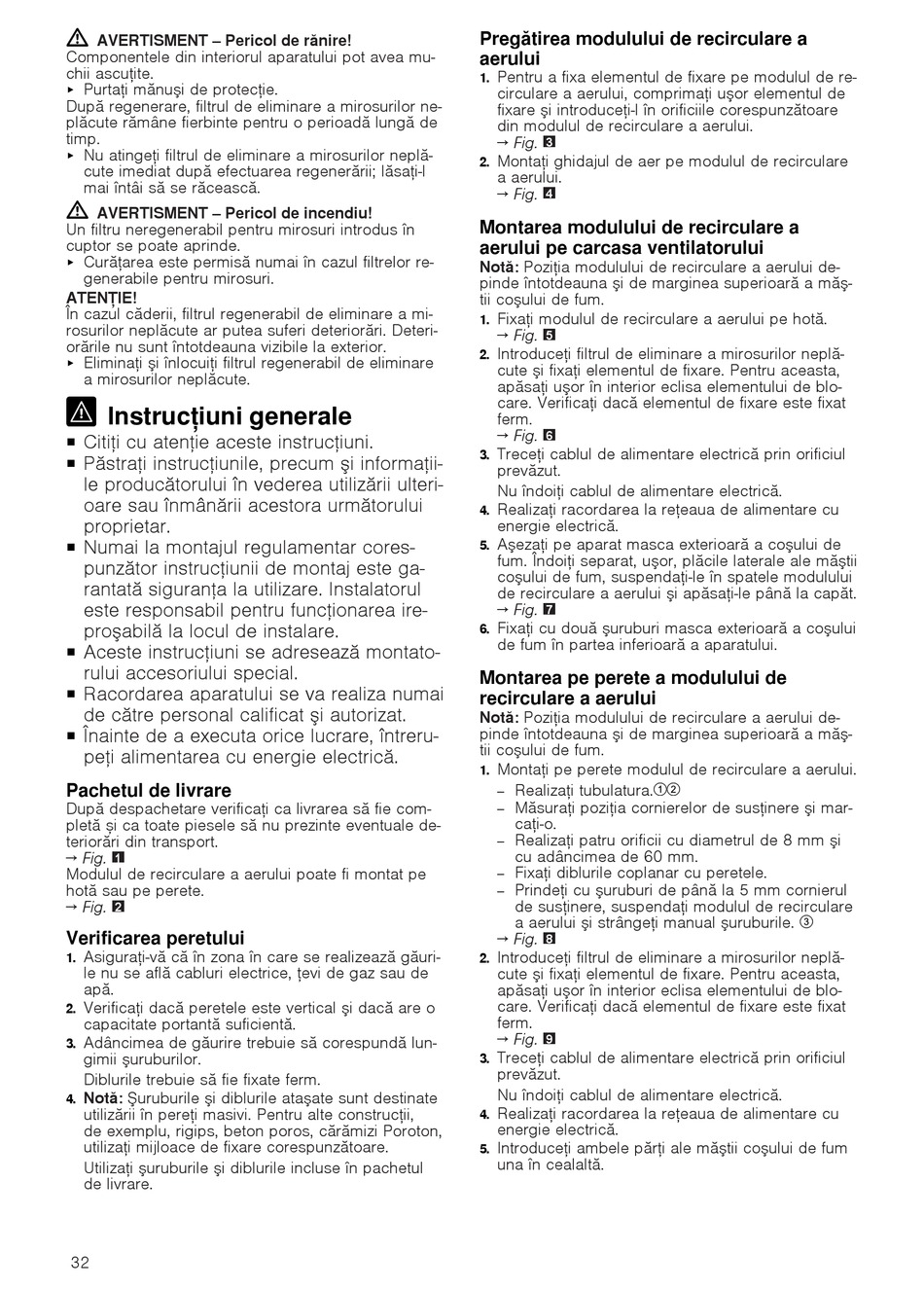

AVERTISMENT ‒ Pericol de rănire!
Componentele din interiorul aparatului pot avea mu-
chii ascuţite.
Purtaţi mănuşi de protecţie.
▶
După regenerare, filtrul de eliminare a mirosurilor ne-
plăcute rămâne fierbinte pentru o perioadă lungă de
timp.
Nu atingeţi filtrul de eliminare a mirosurilor neplă-
▶
cute imediat după efectuarea regenerării; lăsaţi-l
mai întâi să se răcească.
AVERTISMENT ‒ Pericol de incendiu!
Un filtru neregenerabil pentru mirosuri introdus în
cuptor se poate aprinde.
Curăţarea este permisă numai în cazul filtrelor re-
▶
generabile pentru mirosuri.
ATENŢIE!
În cazul căderii, filtrul regenerabil de eliminare a mi-
rosurilor neplăcute ar putea suferi deteriorări. Deteri-
orările nu sunt întotdeauna vizibile la exterior.
Eliminaţi şi înlocuiţi filtrul regenerabil de eliminare
▶
a mirosurilor neplăcute.
Instrucţiuni generale
Citiţi cu atenţie aceste instrucţiuni.
¡
Păstraţi instrucţiunile, precum şi informaţii-
¡
le producătorului în vederea utilizării ulteri-
oare sau înmânării acestora următorului
proprietar.
Numai la montajul regulamentar cores-
¡
punzător instrucţiunii de montaj este ga-
rantată siguranţa la utilizare. Instalatorul
este responsabil pentru funcţionarea ire-
proşabilă la locul de instalare.
Aceste instrucţiuni se adresează montato-
¡
rului accesoriului special.
Racordarea aparatului se va realiza numai
¡
de către personal calificat şi autorizat.
Înainte de a executa orice lucrare, întreru-
¡
peţi alimentarea cu energie electrică.
Pachetul de livrare
După despachetare verificaţi ca livrarea să fie com-
pletă și ca toate piesele să nu prezinte eventuale de-
teriorări din transport.
→ Fig.
1
Modulul de recirculare a aerului poate fi montat pe
hotă sau pe perete.
→ Fig.
2
Verificarea peretului
Asiguraţi-vă că în zona în care se realizează găuri-
1.
le nu se află cabluri electrice, ţevi de gaz sau de
apă.
Verificaţi dacă peretele este vertical şi dacă are o
2.
capacitate portantă suficientă.
Adâncimea de găurire trebuie să corespundă lun-
3.
gimii şuruburilor.
Diblurile trebuie să fie fixate ferm.
Notă: Şuruburile şi diblurile ataşate sunt destinate
4.
utilizării în pereţi masivi. Pentru alte construcţii,
de exemplu, rigips, beton poros, cărămizi Poroton,
utilizaţi mijloace de fixare corespunzătoare.
Utilizaţi şuruburile şi diblurile incluse în pachetul
de livrare.
32
Pregătirea modulului de recirculare a
aerului
Pentru a fixa elementul de fixare pe modulul de re-
1.
circulare a aerului, comprimaţi uşor elementul de
fixare şi introduceţi-l în orificiile corespunzătoare
din modulul de recirculare a aerului.
→ Fig.
3
Montaţi ghidajul de aer pe modulul de recirculare
2.
a aerului.
→ Fig.
4
Montarea modulului de recirculare a
aerului pe carcasa ventilatorului
Notă: Poziţia modulului de recirculare a aerului de-
pinde întotdeauna şi de marginea superioară a măş-
tii coşului de fum.
Fixaţi modulul de recirculare a aerului pe hotă.
1.
→ Fig.
5
Introduceţi filtrul de eliminare a mirosurilor neplă-
2.
cute şi fixaţi elementul de fixare. Pentru aceasta,
apăsaţi uşor în interior eclisa elementului de blo-
care. Verificaţi dacă elementul de fixare este fixat
ferm.
→ Fig.
6
Treceţi cablul de alimentare electrică prin orificiul
3.
prevăzut.
Nu îndoiţi cablul de alimentare electrică.
Realizaţi racordarea la reţeaua de alimentare cu
4.
energie electrică.
Aşezaţi pe aparat masca exterioară a coşului de
5.
fum. Îndoiţi separat, uşor, plăcile laterale ale măştii
coşului de fum, suspendaţi-le în spatele modulului
de recirculare a aerului şi apăsaţi-le până la capăt.
→ Fig.
7
Fixaţi cu două şuruburi masca exterioară a coşului
6.
de fum în partea inferioară a aparatului.
Montarea pe perete a modulului de
recirculare a aerului
Notă: Poziţia modulului de recirculare a aerului de-
pinde întotdeauna şi de marginea superioară a măş-
tii coşului de fum.
Montaţi pe perete modulul de recirculare a aerului.
1.
Realizaţi tubulatura.
‒
Măsuraţi poziţia cornierelor de susţinere şi mar-
‒
caţi-o.
Realizaţi patru orificii cu diametrul de 8 mm şi
‒
cu adâncimea de 60 mm.
Fixaţi diblurile coplanar cu peretele.
‒
Prindeţi cu şuruburi de până la 5 mm cornierul
‒
de susţinere, suspendaţi modulul de recirculare
a aerului şi strângeţi manual şuruburile.
→ Fig.
8
Introduceţi filtrul de eliminare a mirosurilor neplă-
2.
cute şi fixaţi elementul de fixare. Pentru aceasta,
apăsaţi uşor în interior eclisa elementului de blo-
care. Verificaţi dacă elementul de fixare este fixat
ferm.
→ Fig.
9
Treceţi cablul de alimentare electrică prin orificiul
3.
prevăzut.
Nu îndoiţi cablul de alimentare electrică.
Realizaţi racordarea la reţeaua de alimentare cu
4.
energie electrică.
Introduceţi ambele părţi ale măştii coşului de fum
5.
una în cealaltă.
