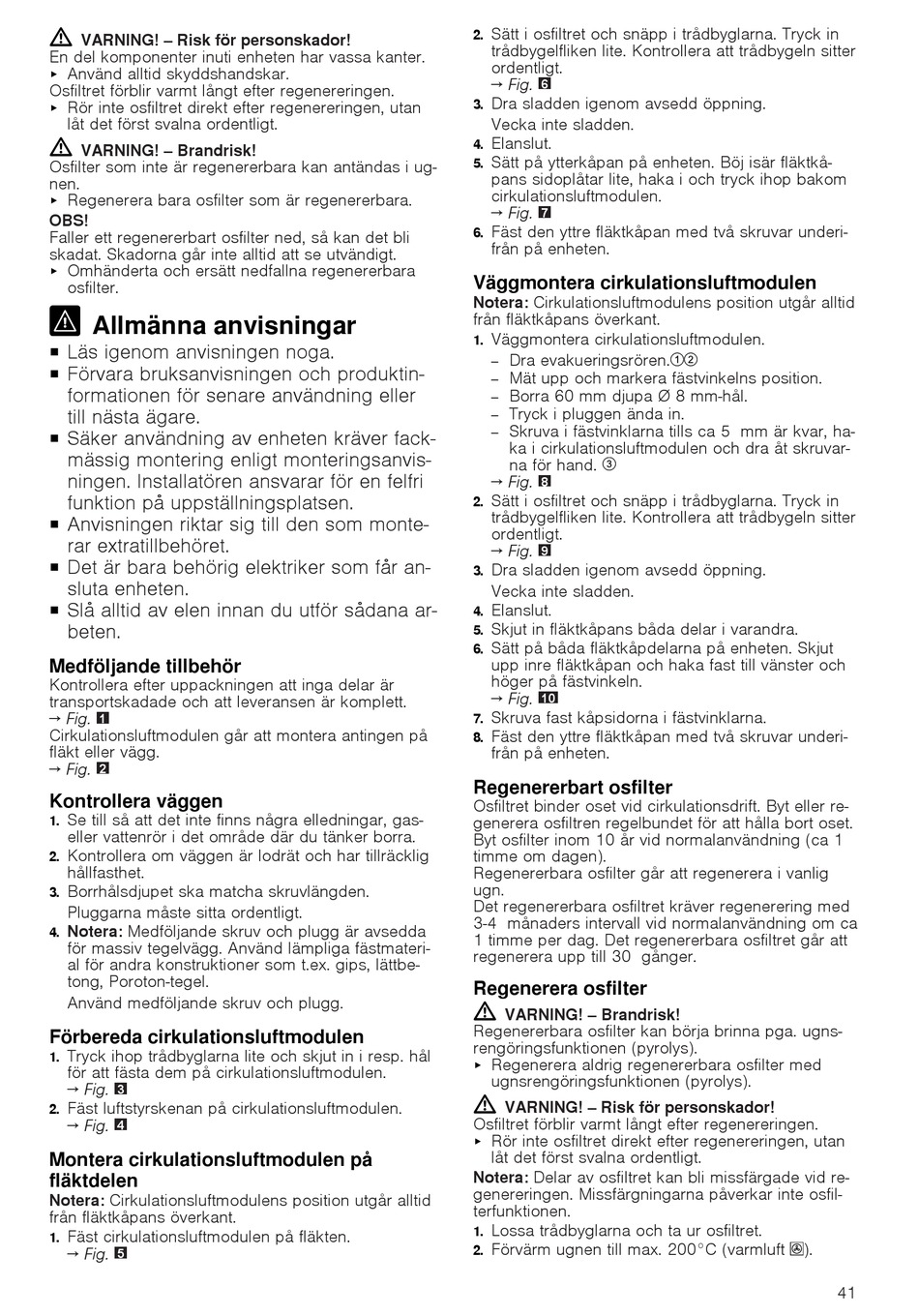

VARNING! ‒ Risk för personskador!
En del komponenter inuti enheten har vassa kanter.
Använd alltid skyddshandskar.
▶
Osfiltret förblir varmt långt efter regenereringen.
Rör inte osfiltret direkt efter regenereringen, utan
▶
låt det först svalna ordentligt.
VARNING! ‒ Brandrisk!
Osfilter som inte är regenererbara kan antändas i ug-
nen.
Regenerera bara osfilter som är regenererbara.
▶
OBS!
Faller ett regenererbart osfilter ned, så kan det bli
skadat. Skadorna går inte alltid att se utvändigt.
Omhänderta och ersätt nedfallna regenererbara
▶
osfilter.
Allmänna anvisningar
Läs igenom anvisningen noga.
¡
Förvara bruksanvisningen och produktin-
¡
formationen för senare användning eller
till nästa ägare.
Säker användning av enheten kräver fack-
¡
mässig montering enligt monteringsanvis-
ningen. Installatören ansvarar för en felfri
funktion på uppställningsplatsen.
Anvisningen riktar sig till den som monte-
¡
rar extratillbehöret.
Det är bara behörig elektriker som får an-
¡
sluta enheten.
Slå alltid av elen innan du utför sådana ar-
¡
beten.
Medföljande tillbehör
Kontrollera efter uppackningen att inga delar är
transportskadade och att leveransen är komplett.
→ Fig.
1
Cirkulationsluftmodulen går att montera antingen på
fläkt eller vägg.
→ Fig.
2
Kontrollera väggen
Se till så att det inte finns några elledningar, gas-
1.
eller vattenrör i det område där du tänker borra.
Kontrollera om väggen är lodrät och har tillräcklig
2.
hållfasthet.
Borrhålsdjupet ska matcha skruvlängden.
3.
Pluggarna måste sitta ordentligt.
Notera: Medföljande skruv och plugg är avsedda
4.
för massiv tegelvägg. Använd lämpliga fästmateri-
al för andra konstruktioner som t.ex. gips, lättbe-
tong, Poroton-tegel.
Använd medföljande skruv och plugg.
Förbereda cirkulationsluftmodulen
Tryck ihop trådbyglarna lite och skjut in i resp. hål
1.
för att fästa dem på cirkulationsluftmodulen.
→ Fig.
3
Fäst luftstyrskenan på cirkulationsluftmodulen.
2.
→ Fig.
4
Montera cirkulationsluftmodulen på
fläktdelen
Notera: Cirkulationsluftmodulens position utgår alltid
från fläktkåpans överkant.
Fäst cirkulationsluftmodulen på fläkten.
1.
→ Fig.
5
Sätt i osfiltret och snäpp i trådbyglarna. Tryck in
2.
trådbygelfliken lite. Kontrollera att trådbygeln sitter
ordentligt.
→ Fig.
6
Dra sladden igenom avsedd öppning.
3.
Vecka inte sladden.
Elanslut.
4.
Sätt på ytterkåpan på enheten. Böj isär fläktkå-
5.
pans sidoplåtar lite, haka i och tryck ihop bakom
cirkulationsluftmodulen.
→ Fig.
7
Fäst den yttre fläktkåpan med två skruvar underi-
6.
från på enheten.
Väggmontera cirkulationsluftmodulen
Notera: Cirkulationsluftmodulens position utgår alltid
från fläktkåpans överkant.
Väggmontera cirkulationsluftmodulen.
1.
Dra evakueringsrören.
‒
Mät upp och markera fästvinkelns position.
‒
Borra 60 mm djupa Ø 8 mm-hål.
‒
Tryck i pluggen ända in.
‒
Skruva i fästvinklarna tills ca 5 mm är kvar, ha-
‒
ka i cirkulationsluftmodulen och dra åt skruvar-
na för hand.
→ Fig.
8
Sätt i osfiltret och snäpp i trådbyglarna. Tryck in
2.
trådbygelfliken lite. Kontrollera att trådbygeln sitter
ordentligt.
→ Fig.
9
Dra sladden igenom avsedd öppning.
3.
Vecka inte sladden.
Elanslut.
4.
Skjut in fläktkåpans båda delar i varandra.
5.
Sätt på båda fläktkåpdelarna på enheten. Skjut
6.
upp inre fläktkåpan och haka fast till vänster och
höger på fästvinkeln.
→ Fig.
10
Skruva fast kåpsidorna i fästvinklarna.
7.
Fäst den yttre fläktkåpan med två skruvar underi-
8.
från på enheten.
Regenererbart osfilter
Osfiltret binder oset vid cirkulationsdrift. Byt eller re-
generera osfiltren regelbundet för att hålla bort oset.
Byt osfilter inom 10 år vid normalanvändning (ca 1
timme om dagen).
Regenererbara osfilter går att regenerera i vanlig
ugn.
Det regenererbara osfiltret kräver regenerering med
3-4 månaders intervall vid normalanvändning om ca
1 timme per dag. Det regenererbara osfiltret går att
regenerera upp till 30 gånger.
Regenerera osfilter
VARNING! ‒ Brandrisk!
Regenererbara osfilter kan börja brinna pga. ugns-
rengöringsfunktionen (pyrolys).
Regenerera aldrig regenererbara osfilter med
▶
ugnsrengöringsfunktionen (pyrolys).
VARNING! ‒ Risk för personskador!
Osfiltret förblir varmt långt efter regenereringen.
Rör inte osfiltret direkt efter regenereringen, utan
▶
låt det först svalna ordentligt.
Notera: Delar av osfiltret kan bli missfärgade vid re-
genereringen. Missfärgningarna påverkar inte osfil-
terfunktionen.
Lossa trådbyglarna och ta ur osfiltret.
1.
Förvärm ugnen till max. 200°C (varmluft
2.
).
