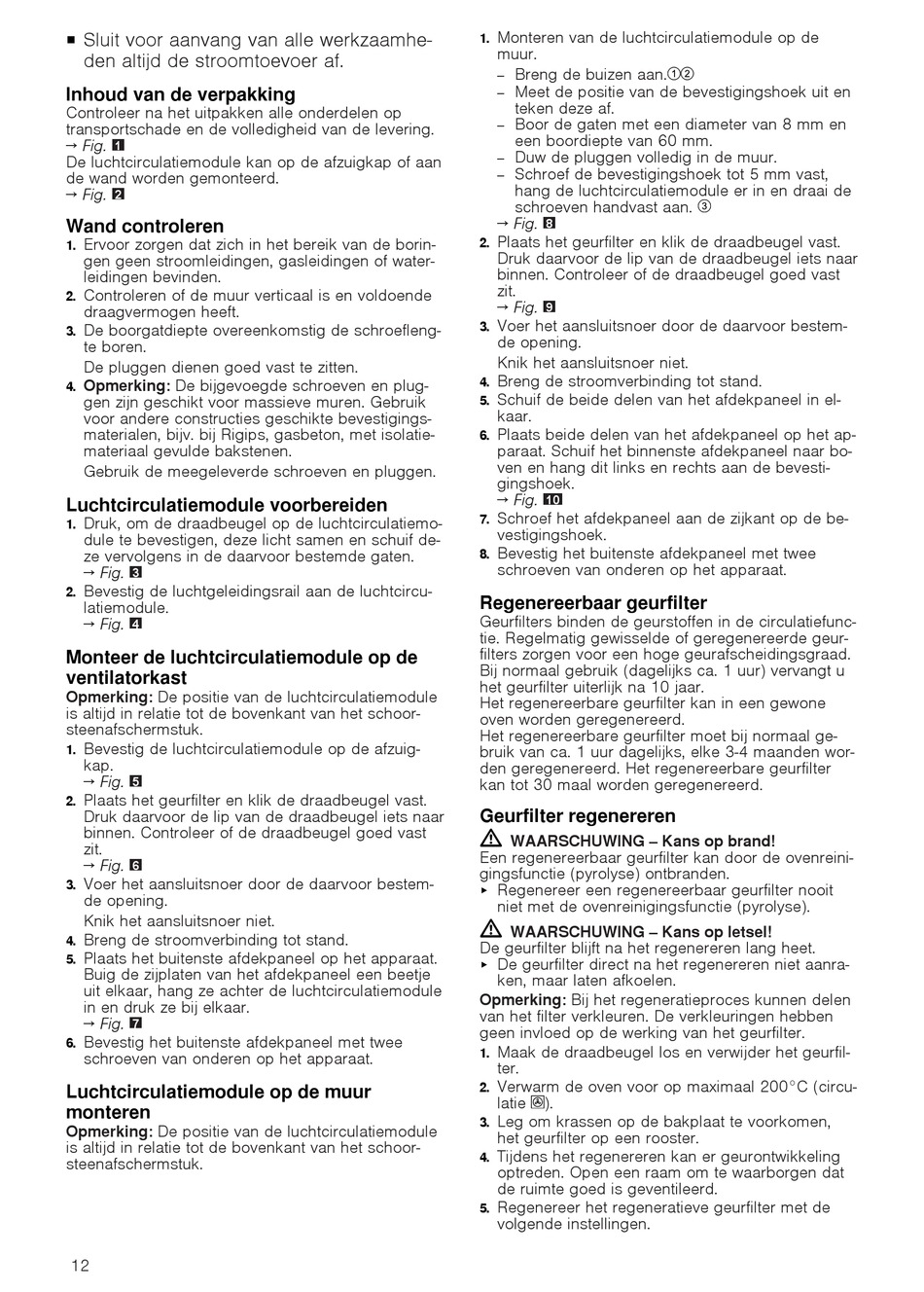

Sluit voor aanvang van alle werkzaamhe-
¡
den altijd de stroomtoevoer af.
Inhoud van de verpakking
Controleer na het uitpakken alle onderdelen op
transportschade en de volledigheid van de levering.
→ Fig.
1
De luchtcirculatiemodule kan op de afzuigkap of aan
de wand worden gemonteerd.
→ Fig.
2
Wand controleren
Ervoor zorgen dat zich in het bereik van de borin-
1.
gen geen stroomleidingen, gasleidingen of water-
leidingen bevinden.
Controleren of de muur verticaal is en voldoende
2.
draagvermogen heeft.
De boorgatdiepte overeenkomstig de schroefleng-
3.
te boren.
De pluggen dienen goed vast te zitten.
Opmerking: De bijgevoegde schroeven en plug-
4.
gen zijn geschikt voor massieve muren. Gebruik
voor andere constructies geschikte bevestigings-
materialen, bijv. bij Rigips, gasbeton, met isolatie-
materiaal gevulde bakstenen.
Gebruik de meegeleverde schroeven en pluggen.
Luchtcirculatiemodule voorbereiden
Druk, om de draadbeugel op de luchtcirculatiemo-
1.
dule te bevestigen, deze licht samen en schuif de-
ze vervolgens in de daarvoor bestemde gaten.
→ Fig.
3
Bevestig de luchtgeleidingsrail aan de luchtcircu-
2.
latiemodule.
→ Fig.
4
Monteer de luchtcirculatiemodule op de
ventilatorkast
Opmerking: De positie van de luchtcirculatiemodule
is altijd in relatie tot de bovenkant van het schoor-
steenafschermstuk.
Bevestig de luchtcirculatiemodule op de afzuig-
1.
kap.
→ Fig.
5
Plaats het geurfilter en klik de draadbeugel vast.
2.
Druk daarvoor de lip van de draadbeugel iets naar
binnen. Controleer of de draadbeugel goed vast
zit.
→ Fig.
6
Voer het aansluitsnoer door de daarvoor bestem-
3.
de opening.
Knik het aansluitsnoer niet.
Breng de stroomverbinding tot stand.
4.
Plaats het buitenste afdekpaneel op het apparaat.
5.
Buig de zijplaten van het afdekpaneel een beetje
uit elkaar, hang ze achter de luchtcirculatiemodule
in en druk ze bij elkaar.
→ Fig.
7
Bevestig het buitenste afdekpaneel met twee
6.
schroeven van onderen op het apparaat.
Luchtcirculatiemodule op de muur
monteren
Opmerking: De positie van de luchtcirculatiemodule
is altijd in relatie tot de bovenkant van het schoor-
steenafschermstuk.
12
Monteren van de luchtcirculatiemodule op de
1.
muur.
Breng de buizen aan.
‒
Meet de positie van de bevestigingshoek uit en
‒
teken deze af.
Boor de gaten met een diameter van 8 mm en
‒
een boordiepte van 60 mm.
Duw de pluggen volledig in de muur.
‒
Schroef de bevestigingshoek tot 5 mm vast,
‒
hang de luchtcirculatiemodule er in en draai de
schroeven handvast aan.
→ Fig.
8
Plaats het geurfilter en klik de draadbeugel vast.
2.
Druk daarvoor de lip van de draadbeugel iets naar
binnen. Controleer of de draadbeugel goed vast
zit.
→ Fig.
9
Voer het aansluitsnoer door de daarvoor bestem-
3.
de opening.
Knik het aansluitsnoer niet.
Breng de stroomverbinding tot stand.
4.
Schuif de beide delen van het afdekpaneel in el-
5.
kaar.
Plaats beide delen van het afdekpaneel op het ap-
6.
paraat. Schuif het binnenste afdekpaneel naar bo-
ven en hang dit links en rechts aan de bevesti-
gingshoek.
→ Fig.
10
Schroef het afdekpaneel aan de zijkant op de be-
7.
vestigingshoek.
Bevestig het buitenste afdekpaneel met twee
8.
schroeven van onderen op het apparaat.
Regenereerbaar geurfilter
Geurfilters binden de geurstoffen in de circulatiefunc-
tie. Regelmatig gewisselde of geregenereerde geur-
filters zorgen voor een hoge geurafscheidingsgraad.
Bij normaal gebruik (dagelijks ca. 1 uur) vervangt u
het geurfilter uiterlijk na 10 jaar.
Het regenereerbare geurfilter kan in een gewone
oven worden geregenereerd.
Het regenereerbare geurfilter moet bij normaal ge-
bruik van ca. 1 uur dagelijks, elke 3-4 maanden wor-
den geregenereerd. Het regenereerbare geurfilter
kan tot 30 maal worden geregenereerd.
Geurfilter regenereren
WAARSCHUWING ‒ Kans op brand!
Een regenereerbaar geurfilter kan door de ovenreini-
gingsfunctie (pyrolyse) ontbranden.
Regenereer een regenereerbaar geurfilter nooit
▶
niet met de ovenreinigingsfunctie (pyrolyse).
WAARSCHUWING ‒ Kans op letsel!
De geurfilter blijft na het regenereren lang heet.
De geurfilter direct na het regenereren niet aanra-
▶
ken, maar laten afkoelen.
Opmerking: Bij het regeneratieproces kunnen delen
van het filter verkleuren. De verkleuringen hebben
geen invloed op de werking van het geurfilter.
Maak de draadbeugel los en verwijder het geurfil-
1.
ter.
Verwarm de oven voor op maximaal 200°C (circu-
2.
latie ).
Leg om krassen op de bakplaat te voorkomen,
3.
het geurfilter op een rooster.
Tijdens het regenereren kan er geurontwikkeling
4.
optreden. Open een raam om te waarborgen dat
de ruimte goed is geventileerd.
Regenereer het regeneratieve geurfilter met de
5.
volgende instellingen.
