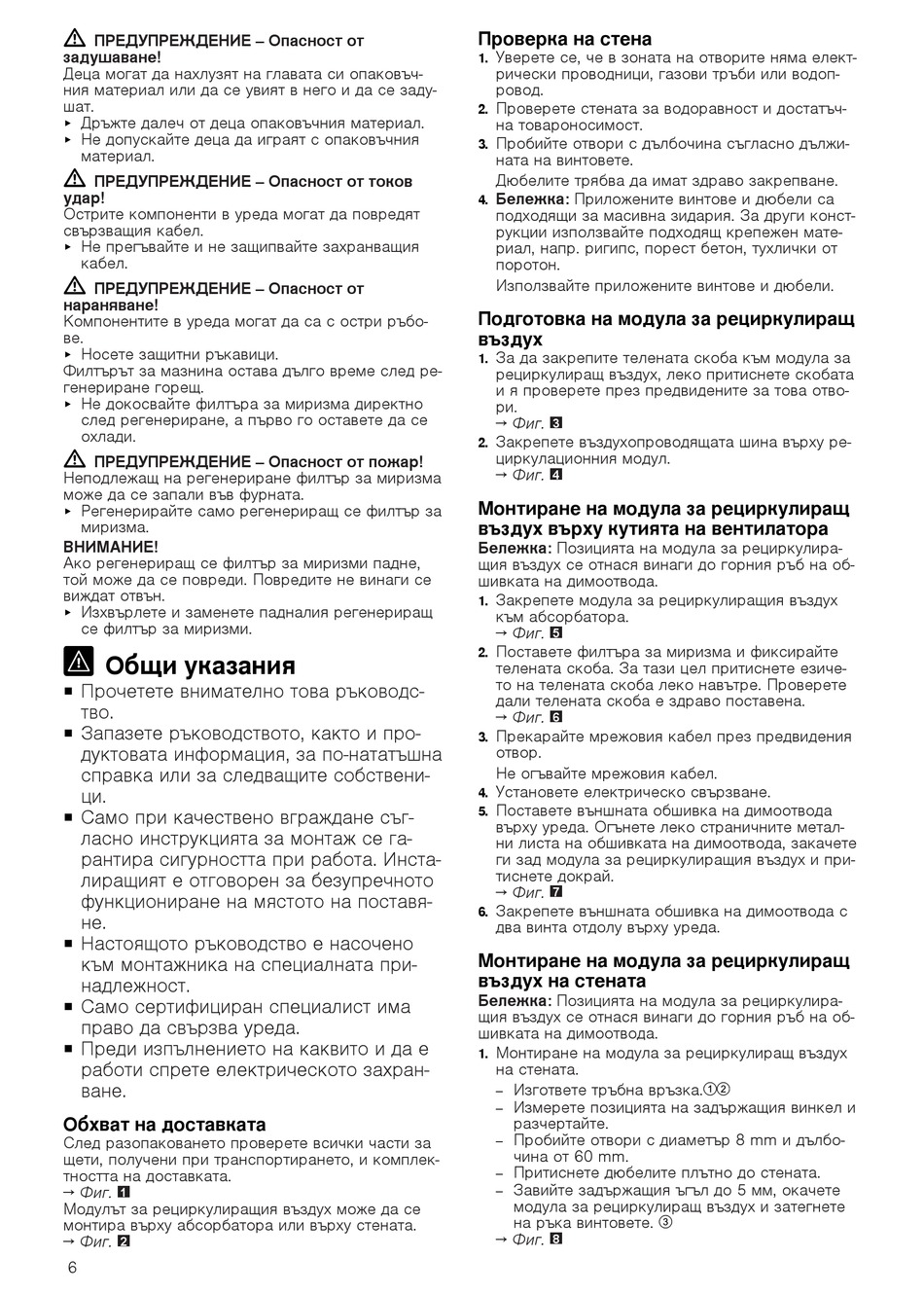

ПРЕДУПРЕЖДЕНИЕ ‒ Опасност от
задушаване!
Деца могат да нахлузят на главата си опаковъч-
ния материал или да се увият в него и да се заду-
шат.
Дръжте далеч от деца опаковъчния материал.
▶
Не допускайте деца да играят с опаковъчния
▶
материал.
ПРЕДУПРЕЖДЕНИЕ ‒ Опасност от токов
удар!
Острите компоненти в уреда могат да повредят
свързващия кабел.
Не прегъвайте и не защипвайте захранващия
▶
кабел.
ПРЕДУПРЕЖДЕНИЕ ‒ Опасност от
нараняване!
Компонентите в уреда могат да са с остри ръбо-
ве.
Носете защитни ръкавици.
▶
Филтърът за мазнина остава дълго време след ре-
генериране горещ.
Не докосвайте филтъра за миризма директно
▶
след регенериране, а първо го оставете да се
охлади.
ПРЕДУПРЕЖДЕНИЕ ‒ Опасност от пожар!
Неподлежащ на регенериране филтър за миризма
може да се запали във фурната.
Регенерирайте само регенериращ се филтър за
▶
миризма.
ВНИМАНИЕ!
Ако регенериращ се филтър за миризми падне,
той може да се повреди. Повредите не винаги се
виждат отвън.
Изхвърлете и заменете падналия регенериращ
▶
се филтър за миризми.
Общи указания
Прочетете внимателно това ръководс-
¡
тво.
Запазете ръководството, както и про-
¡
дуктовата информация, за по-нататъшна
справка или за следващите собствени-
ци.
Само при качествено вграждане съг-
¡
ласно инструкцията за монтаж се га-
рантира сигурността при работа. Инста-
лиращият е отговорен за безупречното
функциониране на мястото на поставя-
не.
Настоящото ръководство е насочено
¡
към монтажника на специалната при-
надлежност.
Само сертифициран специалист има
¡
право да свързва уреда.
Преди изпълнението на каквито и да е
¡
работи спрете електрическото захран-
ване.
Обхват на доставката
След разопаковането проверете всички части за
щети, получени при транспортирането, и комплек-
тността на доставката.
→ Фиг.
1
Модулът за рециркулиращия въздух може да се
монтира върху абсорбатора или върху стената.
→ Фиг.
2
6
Проверка на стена
Уверете се, че в зоната на отворите няма елект-
1.
рически проводници, газови тръби или водоп-
ровод.
Проверете стената за водоравност и достатъч-
2.
на товароносимост.
Пробийте отвори с дълбочина съгласно дължи-
3.
ната на винтовете.
Дюбелите трябва да имат здраво закрепване.
Бележка: Приложените винтове и дюбели са
4.
подходящи за масивна зидария. За други конст-
рукции използвайте подходящ крепежен мате-
риал, напр. ригипс, порест бетон, тухлички от
поротон.
Използвайте приложените винтове и дюбели.
Подготовка на модула за рециркулиращ
въздух
За да закрепите телената скоба към модула за
1.
рециркулиращ въздух, леко притиснете скобата
и я проверете през предвидените за това отво-
ри.
→ Фиг.
3
Закрепете въздухопроводящата шина върху ре-
2.
циркулационния модул.
→ Фиг.
4
Moнтиране на модула за рециркулиращ
въздух върху кутията на вентилатора
Бележка: Позицията на модула за рециркулира-
щия въздух се отнася винаги до горния ръб на об-
шивката на димоотвода.
Закрепете модула за рециркулиращия въздух
1.
към абсорбатора.
→ Фиг.
5
Поставете филтъра за миризма и фиксирайте
2.
телената скоба. За тази цел притиснете езиче-
то на телената скоба леко навътре. Проверете
дали телената скоба е здраво поставена.
→ Фиг.
6
Прекарайте мрежовия кабел през предвидения
3.
отвор.
Не огъвайте мрежовия кабел.
Установете електрическо свързване.
4.
Поставете външната обшивка на димоотвода
5.
върху уреда. Огънете леко страничните метал-
ни листа на обшивката на димоотвода, закачете
ги зад модула за рециркулиращия въздух и при-
тиснете докрай.
→ Фиг.
7
Закрепете външната обшивка на димоотвода с
6.
два винта отдолу върху уреда.
Монтиране на модула за рециркулиращ
въздух на стената
Бележка: Позицията на модула за рециркулира-
щия въздух се отнася винаги до горния ръб на об-
шивката на димоотвода.
Монтиране на модула за рециркулиращ въздух
1.
на стената.
Изгответе тръбна връзка.
‒
Измерете позицията на задържащия винкел и
‒
разчертайте.
Пробийте отвори с диаметър 8 mm и дълбо-
‒
чина от 60 mm.
Притиснете дюбелите плътно до стената.
‒
Завийте задържащия ъгъл до 5 мм, окачете
‒
модула за рециркулиращ въздух и затегнете
на ръка винтовете.
→ Фиг.
8
