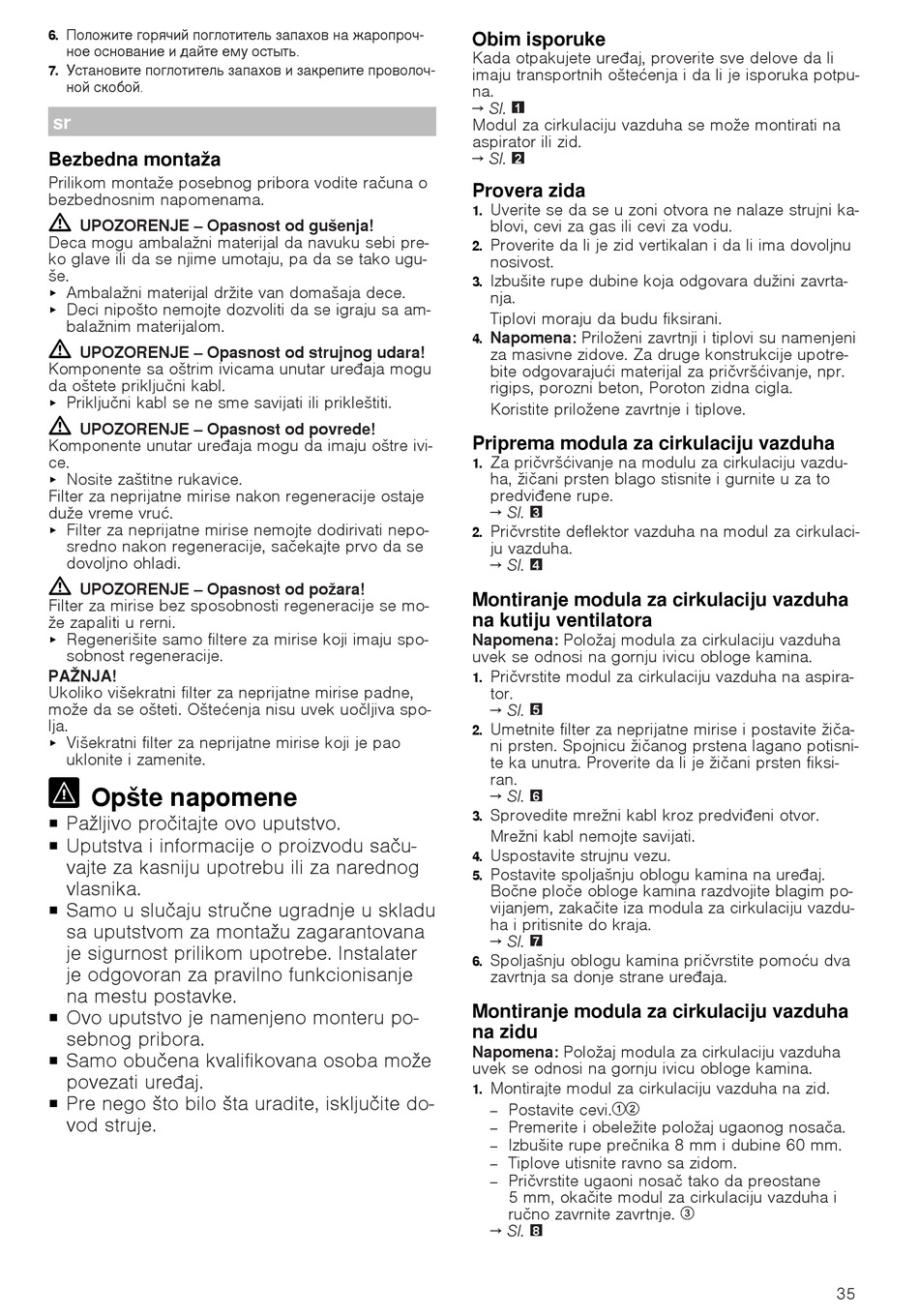

Положите горячий поглотитель запахов на жаропроч-
6.
ное основание и дайте ему остыть.
Установите поглотитель запахов и закрепите проволоч-
7.
ной скобой.
sr
Bezbedna montaža
Prilikom montaže posebnog pribora vodite računa o
bezbednosnim napomenama.
UPOZORENJE ‒ Opasnost od gušenja!
Deca mogu ambalažni materijal da navuku sebi pre-
ko glave ili da se njime umotaju, pa da se tako ugu-
še.
Ambalažni materijal držite van domašaja dece.
▶
Deci nipošto nemojte dozvoliti da se igraju sa am-
▶
balažnim materijalom.
UPOZORENJE ‒ Opasnost od strujnog udara!
Komponente sa oštrim ivicama unutar uređaja mogu
da oštete priključni kabl.
Priključni kabl se ne sme savijati ili prikleštiti.
▶
UPOZORENJE ‒ Opasnost od povrede!
Komponente unutar uređaja mogu da imaju oštre ivi-
ce.
Nosite zaštitne rukavice.
▶
Filter za neprijatne mirise nakon regeneracije ostaje
duže vreme vruć.
Filter za neprijatne mirise nemojte dodirivati nepo-
▶
sredno nakon regeneracije, sačekajte prvo da se
dovoljno ohladi.
UPOZORENJE ‒ Opasnost od požara!
Filter za mirise bez sposobnosti regeneracije se mo-
že zapaliti u rerni.
Regenerišite samo filtere za mirise koji imaju spo-
▶
sobnost regeneracije.
PAŽNJA!
Ukoliko višekratni filter za neprijatne mirise padne,
može da se ošteti. Oštećenja nisu uvek uočljiva spo-
lja.
Višekratni filter za neprijatne mirise koji je pao
▶
uklonite i zamenite.
Opšte napomene
Pažljivo pročitajte ovo uputstvo.
¡
Uputstva i informacije o proizvodu saču-
¡
vajte za kasniju upotrebu ili za narednog
vlasnika.
Samo u slučaju stručne ugradnje u skladu
¡
sa uputstvom za montažu zagarantovana
je sigurnost prilikom upotrebe. Instalater
je odgovoran za pravilno funkcionisanje
na mestu postavke.
Ovo uputstvo je namenjeno monteru po-
¡
sebnog pribora.
Samo obučena kvalifikovana osoba može
¡
povezati uređaj.
Pre nego što bilo šta uradite, isključite do-
¡
vod struje.
Obim isporuke
Kada otpakujete uređaj, proverite sve delove da li
imaju transportnih oštećenja i da li je isporuka potpu-
na.
→ Sl.
1
Modul za cirkulaciju vazduha se može montirati na
aspirator ili zid.
→ Sl.
2
Provera zida
Uverite se da se u zoni otvora ne nalaze strujni ka-
1.
blovi, cevi za gas ili cevi za vodu.
Proverite da li je zid vertikalan i da li ima dovoljnu
2.
nosivost.
Izbušite rupe dubine koja odgovara dužini zavrta-
3.
nja.
Tiplovi moraju da budu fiksirani.
Napomena: Priloženi zavrtnji i tiplovi su namenjeni
4.
za masivne zidove. Za druge konstrukcije upotre-
bite odgovarajući materijal za pričvršćivanje, npr.
rigips, porozni beton, Poroton zidna cigla.
Koristite priložene zavrtnje i tiplove.
Priprema modula za cirkulaciju vazduha
Za pričvršćivanje na modulu za cirkulaciju vazdu-
1.
ha, žičani prsten blago stisnite i gurnite u za to
predviđene rupe.
→ Sl.
3
Pričvrstite deflektor vazduha na modul za cirkulaci-
2.
ju vazduha.
→ Sl.
4
Montiranje modula za cirkulaciju vazduha
na kutiju ventilatora
Napomena: Položaj modula za cirkulaciju vazduha
uvek se odnosi na gornju ivicu obloge kamina.
Pričvrstite modul za cirkulaciju vazduha na aspira-
1.
tor.
→ Sl.
5
Umetnite filter za neprijatne mirise i postavite žiča-
2.
ni prsten. Spojnicu žičanog prstena lagano potisni-
te ka unutra. Proverite da li je žičani prsten fiksi-
ran.
→ Sl.
6
Sprovedite mrežni kabl kroz predviđeni otvor.
3.
Mrežni kabl nemojte savijati.
Uspostavite strujnu vezu.
4.
Postavite spoljašnju oblogu kamina na uređaj.
5.
Bočne ploče obloge kamina razdvojite blagim po-
vijanjem, zakačite iza modula za cirkulaciju vazdu-
ha i pritisnite do kraja.
→ Sl.
7
Spoljašnju oblogu kamina pričvrstite pomoću dva
6.
zavrtnja sa donje strane uređaja.
Montiranje modula za cirkulaciju vazduha
na zidu
Napomena: Položaj modula za cirkulaciju vazduha
uvek se odnosi na gornju ivicu obloge kamina.
Montirajte modul za cirkulaciju vazduha na zid.
1.
Postavite cevi.
‒
Premerite i obeležite položaj ugaonog nosača.
‒
Izbušite rupe prečnika 8 mm i dubine 60 mm.
‒
Tiplove utisnite ravno sa zidom.
‒
Pričvrstite ugaoni nosač tako da preostane
‒
5 mm, okačite modul za cirkulaciju vazduha i
ručno zavrnite zavrtnje.
→ Sl.
8
